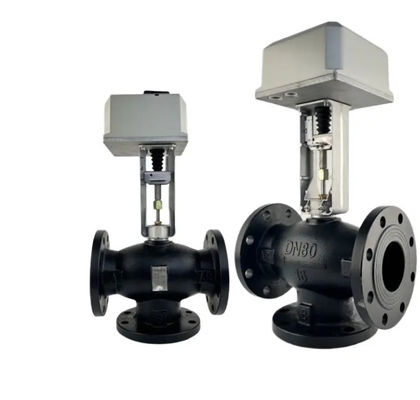

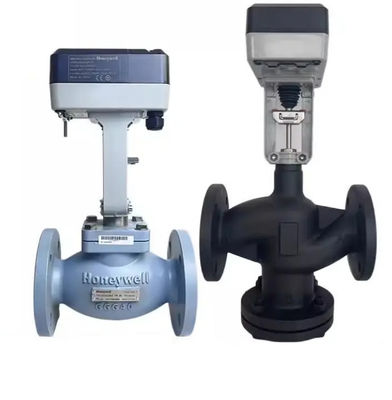

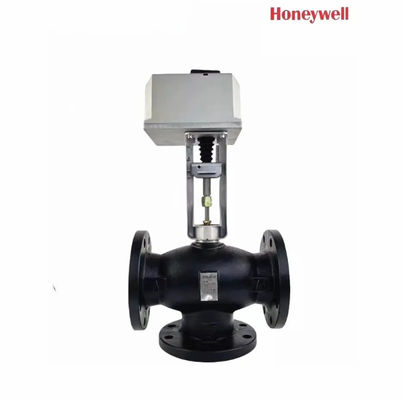

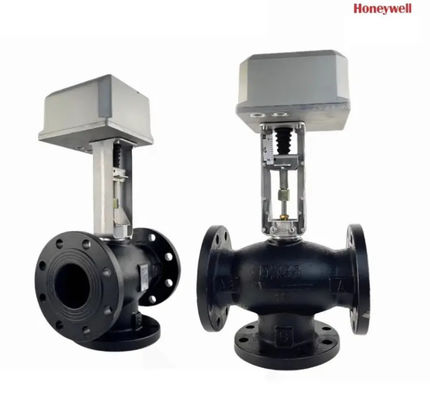

Honeywell ML7421 Vanne de température électrique à deux voies à contrôle proportionnel intégral, équilibrage dynamique, matériau de contact en cuivre

Caractéristiques • Installation rapide et facile. • Aucune liaison séparée n'est requise. • Traction de 3/4 pouces (20 mm) sur le ML7421A; traction de 1-1/2 pouces (38 mm) sur le ML7421B.• Placement précis des vannes. • Signal d'entrée sélectionnable de 0 ((2) à 10 Vdc/0(4) à 20 mA. • Réaction de position. • Commutateurs d'extrémité limitant la force. • Opérateur manuel. • Action directe ou inverse. • Moteur synchrone.• Conception résistante à la corrosion. • Gratuit d'entretien. • Coupe du connecteur du conduit

Généraux Dans le ML7421, l'entraînement d'un moteur synchrone est converti en mouvement linéaire de la tige de l'actionneur à l'aide d'une transmission à engrenage à ver.Une pince à retenue de bouton relie la tige de l'actionneur à la tige de la vanneLe capteur de force interne, à l'aide de microswitches installés, éteint l'actionneur lorsque la force de tige spécifiée est atteinte.Fonctionnement manuel Le ML7421 est équipé d'un bouton d'opération manuel (voir fig..7) d'ouvrir ou de fermer la vanne en cas de panne de courant. Éteindre ou débrancher l'alimentation avant d'utiliser manuellement le ML7421.pousser vers le bas le bouton manuel de l'opérateur et tourner le bouton dans le sens inverse des aiguilles d'une montre pour déplacer la tige vers le bas ou dans le sens des aiguilles d'une montre pour déplacer la tige vers le haut. Si l'actionneur est remis à la commande automatique, le bouton manuel de l'opérateur se déverrouille automatiquement.Il tourne seulement une courte distance avant de se débrancher automatiquement sans reprise de l'alimentation.. IMPORTANT: Le fonctionnement manuel permet une force de fermeture très élevée qui peut bloquer la broche de l'actionneur, dépasser la valeur nominale des interrupteurs de force et arrêter le moteur.Après une opération manuelle de fermeture de soupape, relâchez la broche un tour en tournant le bouton de l'opérateur manuel de sorte que l'opérateur manuel se débranche automatiquement lors de la reprise de l'alimentation.Signal d'entrée (+) La plage de signal d'entrée analogique (+) est réglée à l'usine à 0 à 10 Vdc. Le changement de position du bouchon sélecteur W2 détermine la portée de 2 à 10 Vdc. Le changement de position W4 à mA (voir Fig. 8) les plages sont de 0(4) à 20 mA. Les boucles sélecteur W1, W2,W3 et W4 sont placés sur le côté arrière de la feuille de protection PCB. voir fig. 8 pour l'emplacement des prises de sélecteur. fig. 7. ML7421A,B bouton manuel de l'opérateur. défaillance de la prise de signal à l'aide de la prise de sélecteur W1,l'actionneur peut être réglé pour fonctionner dans l'une des trois positions en cas de panne du signal.: 1. 0% Si W4 est réglé sur la position mA, l' actionneur fonctionne toujours à 0%. W1 (W4 ) W3 W4 V
