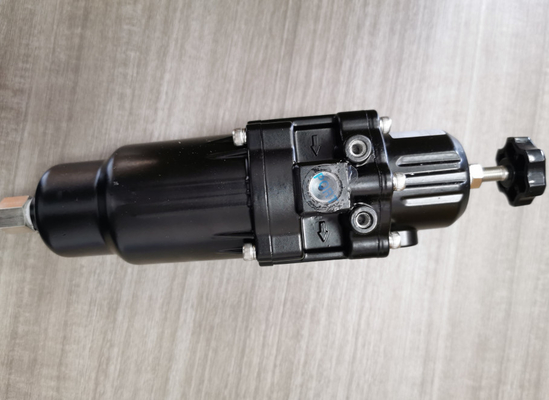

YTC YT-200 YT-220 Série de haute qualité régulateur de filtre à air YT-220BN210

Le modèle de spécification du produit YT-200 YT-220 YT-205 YT-225 Pression maximale d'alimentation 1,7 MPa (17 bar) Pression maximale de sortie 0,42 MPa (type A);84 MPa (Type B) Connexion à l'air PT(NPT) 1/4 PT(NPT) 1/2 Connexion de jauge NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Température standard. : -20~70°C Température ambiante NPT 1/4 Température d'option élevée : -20~120°C Température d'option basse: -40~70°C Min. Filtrage Taille 5 microns Matériau Aluminium Matrice de moulage Poids Acier inoxydable 316 0,6 kg (1,7 lb) 0,9 kg (1,9 lb) 1,4 kg (3,0 lb) 2,1 kg (4.6lb) Éprouvé à une température ambiante de 20°C, une pression absolue de 760 mmHg et une humidité de 65%. Veuillez contacter Young Tech Co., Ltd pour une spécification de test détaillée.8 Opération logique La pression de l'air est fournie au port de sortie que le boulon de réglage est tourné dans le sens horaire qui poussera le diaphragmeLe diaphragme appuyé vers le bas déconnecte le disque de la tige. Le niveau de pression réglé reste en transférant la pression vers le diaphragme inférieur, ce qui entraînera l'équilibre du ressort d'ajustement.En cas de pression supérieure au niveau réglé, la pression pousse le diaphragme et la pression est libérée à travers le trou sur le boîtier de ressort.1 Sécurité lors de l'installation d'une unitéVeuillez vous assurer de lire et de suivre les instructions de sécurité. Vérifiez les spécifications de l'appareil et veillez à ce qu'il soit utilisé conformément aux spécifications. Veillez à ce que la qualité de l'air soit propre et sèche.Veuillez faire fonctionner l'appareil dans la plage spécifiée du niveau de pression de l'airSi le niveau de pression est dépassé, le produit peut être endommagé et entraîner des dommages et des accidents.3 YT-200 / 205 / 220 / 225 Installation YT-200 / 205 / 220 / 225 peut être installé avec ou sans support selon les besoins du domaine. Veuillez vous référer aux dimensions de YT-200 / 205 / 220 / 225 pour faire un support approprié, si nécessaire.S' il vous plaît tourner le boulon de réglage dans le sens inverse des aiguilles d'une montre2) Installez un manomètre sur le port de sortie de pression secondaire pour surveiller en permanence le niveau de pression.Le manomètre indique la pression primaire qui est produite par le produit.3) Bloquer le port de sortie et le port de manomètre avec type de soupape à bille ou autre type de raccordement et fournir la pression primaire au port d'entrée.S' il vous plaît attachez le boulon d' ajustement. 7 série YT-200 / 205 / 220 / 225 4. Maintenance 4.1 4.1.14. Je vous en prie.1.2 YT-200 / 205 / 220 / 225 nécessitent un entretien régulier. Veuillez consulter la liste des pièces du kit de réparation ci-dessous. Il est suggéré de remplacer toutes les pièces en même temps pour garantir le cycle de vie du produit.Kit de réparation : ¢ Diaphragme inférieur: 1 par 1 chaque Drainage d'eau condenséela pression d'alimentation principale du produit doit être complètement arrêtée ou réglée à un niveau de pression inférieur ou égal à 1 kgf/cm2.. ️ Ouvrez lentement la prise d'évacuation pour évacuer l'eau condensée. ️ Après évacuation, veuillez fermer la prise d'évacuation.1.3 Le remplacement du boîtier et des pièces du filtre. la pression d'alimentation principale du produit doit être complètement arrêtée ou réglée à un niveau de pression inférieur ou égal à 1 kgf/cm2.. ️ Libérez l'écrou de verrouillage sur le boulon d'ajustement et tournez le boulon d'ajustement dans le sens inverse des aiguilles d'une montre pour abaisser la pression de réglage. ️ Ouvrez la prise de vidange sur le boîtier du filtre pour vider l'eau condensée et fermez.Dévisser les boulons du boîtier du filtre en ordre diagonal.?? Remplacer le filtre, l'anneau O et la tige. ️ Fermer les boulons sur le boîtier du filtre en ordre diagonal. ️ Dévisser 6 boulons sur le boîtier du ressort en ordre diagonal. ️ Remplacer l'assemblage du diaphragme.¢ Enroulez les boulons sur le boîtier de ressort en ordre diagonalVeuillez vous assurer de ne pas endommager le diaphragme lors de l'enroulement. Après le remplacement de la pièce, réinitialisez la pression d'air au niveau souhaité.
