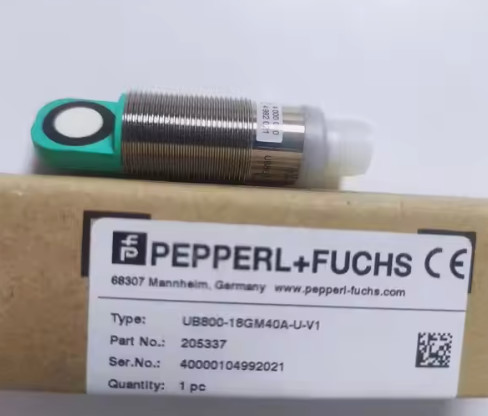

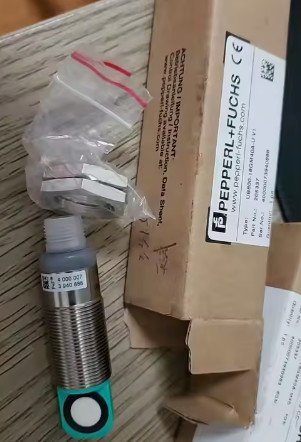

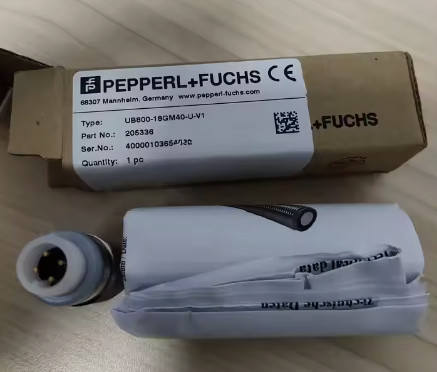

UB800-18GM40-U-V1 Commutateur de niveau flottant 1 an de garantie 100% original

Capteur ultrasonique UB800-18GM40-U-V1 < Conception courte, 40 mm < Indicateurs de fonction visible de toutes les directions < Sortie analogique 0...10 V < réglable par fenêtre de mesure < entrée de programme < compensation de température Système à tête unique Dimensions 10 M18 x 1 M12 x 1 4 24 24.5 LED 39.2 50.2 Données techniques Spécifications générales Portée de détection 50... 800 mm Portée de réglage 70... 800 mm bande morte 0...50 mm Plaque cible standard 100 mm x 100 mm Fréquence du transducteur approx.. 255 kHz Décalage de réponse d'environ 100 ms Indicateurs/moyens de fonctionnement Puissance verte LED le 1 Date de sortie: 2023-11-- 07 Date de sortie: 2023-11-07 Date de sortie: 2023-11-07 Nom du fichier: 205336_eng.pdf Groupe Allemagne: +49 621 776 1111 Voir "Notes générales relatives aux informations sur les produits ". États-Unis: +1 330 486 0001 Singapour: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.Pépéri-fuchs.com fa-info@sg.pepperl-fuchs.com Données techniques LED jaune massif jaune: objet dans la plage d'évaluation jaune, clignotant: fonction du programme, objet détecté LED rouge massif rouge: erreur rouge, clignotant:fonction de programme, objet non détecté Spécifications électriques Voltage de fonctionnement UB 15... 30 V CC, ondulation 10 % SS Courant d' alimentation sans charge I0 ≤ 20 mA Entrée Entrée de type 1 Entrée de programme limite inférieure d' évaluation A1: -UB... +1 V, limite supérieure d'évaluation A2: +4 V... +UB Impédance d'entrée: > 4,7 kΩ, durée d'impulsion: ≥ 1 s Sortie Sortie type 1 sortie analogique 0... 10 V Par défaut, limite d'évaluation A1:Limites d'évaluation de 70 mm A2: 800 mm Résolution 0,4 mm à une portée de détection maximale Déviation de la courbe caractéristique ± 1 % de la valeur à pleine échelle Exactitude répétée ± 0.5 % de la valeur à pleine échelle Impédance de charge > 1 kOhm Influence de la température ± 1.5 % de la valeur à pleine échelle Conformité avec les normes et les directives Normes de conformité normalisées EN IEC 60947-5-2:20202003 Approbations et certificats d'approbation UL cULus Répertorié, Approbation CCC de la source d'alimentation de classe 2 Approbation CCC / marquage non requis pour les produits de puissance nominale ≤ 36 V Conditions ambiantes Température ambiante -25... 70 °C (-13... 158 °F) Température de stockage -40...85 °C (-40 ... 185 °F) Spécifications mécaniques Type de connexion Bouton M12 x 1, 4 broches Longueur du boîtier 40 mm Diamètre du boîtier 18 mm Degré de protection IP67 Matériau Boîtier en laiton,mélange de résine époxy transductrice nickelée et de sphère de verre creuse; polyuréthane mousseux, couverture PBT Masse 25 g Connexion 3 (BU) 1 (BN) 2 (WH) 4 (BK) U + UB Enseignez la sortie analogique - couleurs de base UB conformément à la norme EN 60947-5-2.(version U) Capteur ultrasonique UB800-18GM40-U-V1 Date de sortie: 2023-11-07 Date de sortie: 2023-11-07 Nom du fichier: 205336_eng.pdf 2 Groupe Allemagne: +49 621 776 1111 Voir "Notes générales relatives aux informations sur les produits ". États-Unis:+1 330 486 0001 SingapourIl s'agit d'un projet d'élaboration d'une stratégie de développement durable et de développement durable.com Connection Assignment 1 3 2 4 1 BN 2 WH 3 BU 4 BK Wire colors in accordance with EN 60947-5-2 (brown) (white) (blue) (black) Characteristic Curve Characteristic response curve Distance X [mm] Distance Y [mm] Curve 1: surface plane 100 mm x 100 mm courbe 2: barre ronde, Ø 25 mm 0 200 400 600 800 1000 1200 1400 200 150 100 50 0 -50 -100 -150 -200 2 1 X Y Programmer le mode de sortie analogique Rampe ascendante A1 < A2:Rampe de chute A2 < A1: gamme d'objets A1 -> ∞, A2 -> ∞: Détection de présence d'objets Objet détecté: 10 V Aucun objet détecté:0 V A1 A2 A2 A1 Programme Le capteur dispose d'une sortie analogique programmable avec deux limites d'évaluation programmablesLa programmation des limites d'évaluation et du mode de fonctionnement est effectuée en appliquant la tension d'alimentation -UB ou +UB à l'entrée Teach-In.La tension d'alimentation doit être appliquée à l'entrée Teach-In pendant au moins 1 s.Les LED indiquent si le capteur a reconnu la cible pendant la procédure de programmation.Un verrou de temps sécurise les points de commutation réglés contre les modifications involontaires 5 minutes après l'alimentation. Pour modifier les limites d'évaluation ultérieurement, l'utilisateur ne peut spécifier les valeurs souhaitées qu'après une nouvelle mise sous tension.le bouton A1 est attribué à -UB et le bouton A2 est attribué à +UB. Capteur ultrasonique UB800-18GM40-U-V1 Date de sortie: 2023-11-07 Date de sortie: 2023-11-07 Nom du fichier: 205336_eng.pdf 3 Group Allemagne:+49 621 776 1111 Voir "Notes générales relatives aux informations sur les produits ". États-Unis: +1 330 486 0001 Singapour: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchsCom programmation programmation de la sortie analogique rampe ascendante 1. Placez la cible à l'extrémité proche de la plage d'évaluation souhaitée 2. Programmez la limite d'évaluation en appliquant -UB à l'entrée Teach-In (clignotants LED jaunes) 3.Déconnecter l'entrée Teach-In de -UB pour sauvegarder la limite d'évaluation 4. Placer la cible à l'extrémité de la plage d'évaluation souhaitée 5. Programmer la limite d'évaluation en appliquant +UB à l'entrée Teach-In (clignotants LED jaunes) 6.Déconnecter l'entrée Teach-In de +UB pour sauvegarder la limite d'évaluation. Placer la cible à l'extrémité de la plage d'évaluation souhaitée 2. Programmer la limite d'évaluation en appliquant -UB à l'entrée Teach-In (clignotants LED jaunes) 3.Déconnecter l'entrée Teach-In de -UB pour sauvegarder la limite d'évaluation 4. Placez la cible à l'extrémité proche de la plage d'évaluation souhaitée 5. Programmez la limite d'évaluation en appliquant +UB à l'entrée Teach-In (clignotants LED jaunes) 6.Déconnectez l'entrée Teach-In de +UB pour enregistrer la limite d'évaluation du capteur ultrasonique UB800-18GM40-U-V1 Date de sortie: 2023-11-07 Date de sortie: 2023-11-07 Nom du fichier: 205336_eng.pdf 4 Groupe Allemagne: +49 621 776 111
