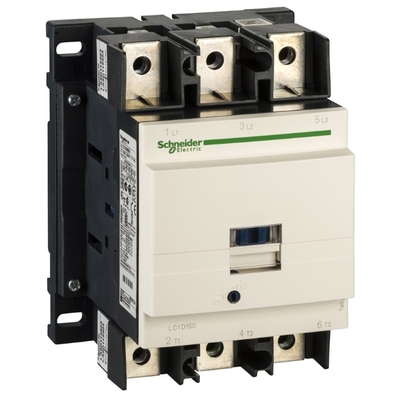

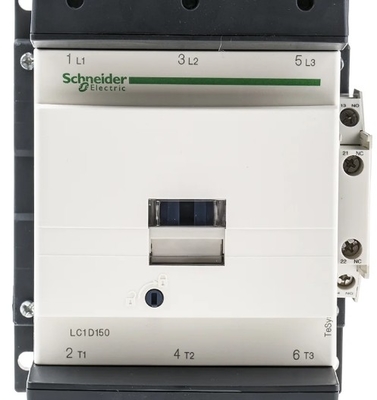

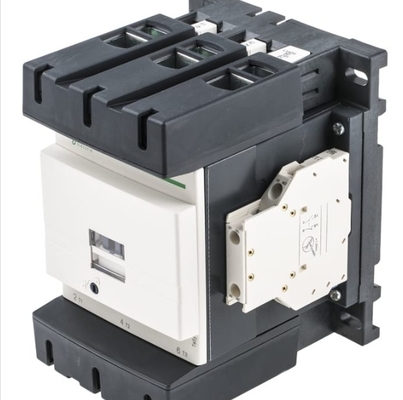

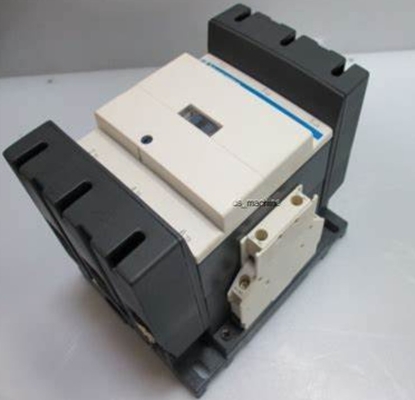

Contacteur IEC, TeSys Deca, non réversible, 150A, 100HP à 480VAC, jusqu'à 100kA SCCR, 3 phases, 3 NO, bobine 24VDC, style ouvert

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Lieu d'origine Chine
Nom de marque Schneider
Certification CE
Numéro de modèle LC1D150BD
Quantité de commande min 1
Prix USD$150
Détails d'emballage Cartonné
Délai de livraison 4 à 6 semaines
Conditions de paiement L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 500pc

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Portée TeSys Catégorie de produits TeSys Déca
nom court de dispositif LC1D description de poteaux 3P
Mettre en évidence

Contacteur IEC de 100 ch

,

Contacteur IEC 150A

,

Contacteur IEC à 3 phases
Laisser un message
Description de produit



Gamme TeSys
Gamme de produits TeSys Déca
Type de produit ou de composant Contacteur
Nom abrégé de l'appareil LC1D
application contacteur Charge résistive
Contrôle moteur
Catégorie d'utilisation AC-3
AC-4
AC-1
AC-3e
description des pôles 3P
[Ue] tension nominale de fonctionnement Circuit de puissance <= 1000 V CA 25...400 Hz
Circuit de puissance <= 300 V DC
[Ie] courant nominal de fonctionnement 200 A (à < 140,0000000000 °F (60 °C)) à <= 440 V AC AC-1 pour le circuit d'alimentation
150 A (à < 140,0000000000 °F (60 °C)) à <= 440 V AC AC-3 pour circuit d'alimentation
150 A (à < 140,0000000000 °F (60 °C)) à <= 440 V CA AC-3e pour circuit d'alimentation
[Uc] tension du circuit de commande 24 V CC
Complémentaire
Puissance du moteur kW 40 kW à 220...230 V CA 50/60 Hz (AC-3)
75 kW à 380...400 V CA 50/60 Hz (AC-3)
80 kW à 415...440 V CA 50/60 Hz (AC-3)
90 kW à 500 V CA 50/60 Hz (AC-3)
100 kW à 660...690 V CA 50/60 Hz (AC-3)
75 kW à 1 000 V CA 50/60 Hz (AC-3)
22 kW à 400 V CA 50/60 Hz (AC-4)
40 kW à 220...230 V CA 50/60 Hz (AC-3e)
75 kW à 380...400 V CA 50/60 Hz (AC-3e)
80 kW à 415...440 V CA 50/60 Hz (AC-3e)
90 kW à 500 V CA 50/60 Hz (AC-3e)
100 kW à 660...690 V CA 50/60 Hz (AC-3e)
75 kW à 1 000 V CA 50/60 Hz (AC-3e)
Puissance nominale maximale en chevaux 40 CV à 200/208 V AC 50/60 Hz pour moteurs triphasés
50 CV à 230/240 V AC 50/60 Hz pour moteurs triphasés
100 CV à 460/480 V AC 50/60 Hz pour moteurs triphasés
125 ch à 575/600 V AC 50/60 Hz pour moteurs triphasés
Code de compatibilité LC1D
Composition des contacts polaires 3 NON
Couvercle de protection Avec
[Ith] courant thermique conventionnel à l'air libre 200 A (à 140,0000000000 °F (60 °C)) pour le circuit d'alimentation
Capacité nominale de fermeture Irms 140 A CA pour circuit de signalisation conforme à la norme IEC 60947-5-1
250 A DC pour circuit de signalisation conforme à la norme IEC 60947-5-1
1660 A à 440 V pour circuit de puissance conforme à la norme IEC 60947
Pouvoir de coupure nominal 1400 A à 440 V pour circuit de puissance conforme à la norme IEC 60947
[Icw] courant nominal de tenue de courte durée 250 A 104,0000000000 °F (40 °C) - 10 min pour le circuit d'alimentation
580 A 104,0000000000 °F (40 °C) - 1 min pour le circuit d'alimentation
1200 A 104,0000000000 °F (40 °C) - 10 s pour le circuit de puissance
1400 A 104,0000000000 °F (40 °C) - 1 s pour le circuit de puissance
100 A - 1 s pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
140 A - 100 ms pour circuit de signalisation
Calibre de fusible associé 10 A gG pour circuit de signalisation conforme à la norme IEC 60947-5-1
315 A gG à <= 690 V type de coordination 1 pour circuit de puissance
250 A gG à <= 690 V type de coordination 2 pour circuit de puissance
Impédance moyenne 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance
Dissipation de puissance par pôle 24 W AC-1
13,5 W AC-3
13,5 W AC-3e
[Ui] tension d'isolement nominale Circuit de puissance 600 V CSA
Circuit de puissance 600 V UL
Circuit de puissance 1000 V IEC 60947-4-1
Circuit de signalisation 690 V IEC 60947-1
Circuit de signalisation 600 V CSA
Circuit de signalisation 600 V UL
Catégorie de surtension III
Degré de pollution 3
[Uimp] tension nominale de tenue aux chocs 8 kV CEI 60947
Niveau de fiabilité de la sécurité B10d = 684932 cycles contacteur avec charge nominale EN/ISO 13849-1
B10d = 10000000 cycles contacteur avec charge mécanique EN/ISO 13849-1
Durabilité mécanique 8 Mcycles
Durabilité électrique 0,85 Mcycle 150 A CA-3 <= 440 V
1 Mcycle 200 A CA-1 <= 440 V
0,85 Mcycle 150 A CA-3e <= 440 V
Type de circuit de commande Norme CC
Technologie de bobine Avec dispositif de suppression intégré
Limites de tension du circuit de commande 0,75...1,2 Uc -40,0000000000…131,0000000000 °F (-40…55 °C) CC opérationnel
0,15...0,4 Uc -40,0000000000…158,0000000000 °F (-40…70 °C) chute de tension CC
1...1,2 Uc 131,0000000000…158,0000000000 °F (55…70 °C) CC opérationnel
Puissance d'appel en W 270…365 W 68,0000000000 °F (20 °C)
Consommation d'énergie en W 2,4…5,1 W à 20 °C (68,0000000000 °F)
Temps de fonctionnement 20...35 ms de fermeture
40...75 ms d'ouverture
La constante de temps 25 ms
Débit de fonctionnement maximal 1200 cyc/h 140,0000000000 °F (60 °C)
Débit de fonctionnement maximal 1200 cycles/h à 60 °C
Connexions - bornes Circuit de commande : bornes à vis 2 1…2,5 mm² (0,002…0,004 in²) - rigidité du câble : flexible avec embout de câble
Circuit de commande : bornes à vis 1 0,002…0,004 in² (1…2,5 mm²) - rigidité du câble : flexible avec embout de câble
Circuit de commande : bornes à vis 1 1…2,5 mm² (0,002…0,004 in²) - rigidité du câble : flexible sans embout
Circuit de commande : bornes à vis 2 1…2,5 mm² (0,002…0,004 in²) - rigidité du câble : flexible sans embout
Circuit de commande : bornes à vis 1 1…2,5 mm² (0,002…0,004 in²) - rigidité du câble : solide sans embout
Circuit de commande : bornes à vis 2 1…2,5 mm² (0,002…0,004 in²) - rigidité du câble : solide sans embout
Circuit de puissance : connecteur 1 10…120 mm² (0,02…0,2 in²) - rigidité du câble : souple sans embout
Circuit de puissance : connecteur 2 10…50 mm² (0,02…0,08 in²) - rigidité du câble : souple sans embout
Circuit de puissance : connecteur 1 10…120 mm² (0,02…0,2 in²) - rigidité du câble : flexible avec embout de câble
Circuit de puissance : connecteur 2 10…50 mm² (0,02…0,08 in²) - rigidité du câble : flexible avec embout de câble
Circuit de puissance : connecteur 1 10…120 mm² (0,02…0,2 in²) - rigidité du câble : solide sans embout
Circuit de puissance : connecteur 2 10…50 mm² (0,02…0,08 in²) - rigidité du câble : solide sans embout
Couple de serrage Circuit de commande 10,6 lbf.in (1,2 Nm) bornes à vis plates Ø 6 mm
Circuit de commande Bornes à vis de serrage de 10,6 lbf.in (1,2 Nm)
Circuit d'alimentation 106,2 lbf.in (12 Nm) connecteur hexagonal 0,2 po (4 mm)
Circuit de commande 10,6 lbf.in (1,2 Nm) bornes à vis pozidriv n° 2
Composition du contact auxiliaire 1 NO + 1 NF
Type de contacts auxiliaires Liaison mécanique 1 NO + 1 NF IEC 60947-5-1
Contact miroir 1 NF IEC 60947-4-1
Fréquence du circuit de signalisation 25...400 Hz
Tension de commutation minimale 17 V pour circuit de signalisation
Courant de commutation minimal 5 mA pour le circuit de signalisation
La resistance d'isolement > 10 MOhm pour le circuit de signalisation
Temps sans chevauchement 1,5 ms à la désexcitation entre le contact NC et NO
1,5 ms à la mise sous tension entre les contacts NC et NO
Support de montage Rail
Plaque
Environnement
Normes CSA C22.2 No 14
EN 60947-4-1
CEI 60947-4-1
CEI 60335-1 : article 30.2
IEC 60335-2-40:Annexe JJ
UL 60335-2-40 : Annexe JJ
UL 60947-4-1
CSA C22.2 n° 60947-4-1
JIS C8201-4-1
Certifications des produits UL
CCC
CSA
CE
Royaume-UniCA
Marin
CAE
Degré de protection IP Face avant IP20 IEC 60529
Traitement protecteur THIEC 60068-2-30
Résistance climatique IACS E10 exposition à la chaleur humide
Température ambiante admissible autour de l'appareil -40,0000000000…140,0000000000 °F (-40…60 °C)
140,0000000000…158,0000000000 °F (60…70 °C) avec déclassement
Altitude de fonctionnement 0...9842,52 pieds (0...3000 m)
Résistance au feu 1 562,0000000000 °F (850 °C) CEI 60695-2-1
Résistance au feu V1 conforme à la norme UL 94
Robustesse mécanique Vibrations contacteur ouvert 2 Gn, 5...300 Hz)
Vibrations contacteur fermé 4 Gn, 5...300 Hz)
Contacteur de chocs fermé 15 Gn pendant 11 ms)
Contacteur de chocs ouvert 6 Gn pendant 11 ms)
Hauteur 6,2 pouces (158 mm)
Largeur 4,7 pouces (120 mm)
Profondeur 5,4 pouces (136 mm)
Poids net 5,5 lb (É.-U.) (2,5 kg)
Détails de commande et d'expédition
Catégorie US10I1222359
Barème des remises 0I12
Code GTIN 3389110475982
Possibilité de retour Oui
Pays d'origine FR
Unités d'emballage
Type d'unité de colis 1 PCE
Nombre d'unités dans le paquet 1 1
Paquet 1 Hauteur 6,9 pouces (17,5 cm)
Paquet 1 Largeur 7,5 pouces (19 cm)
Longueur du paquet 1 8,5 pouces (21,5 cm)
Poids du colis 1 5,454 lb (É.-U.) (2,474 kg)
Type d'unité de colis 2 S06
Nombre d'unités dans le paquet 2 27
Paquet 2 Hauteur 29,5 pouces (75 cm)
Paquet 2 Largeur 23,6 pouces (60 cm)
Paquet 2 Longueur 31,5 pouces (80 cm)
Poids du colis 2 175,925 lb (É.-U.) (79,798 kg)
