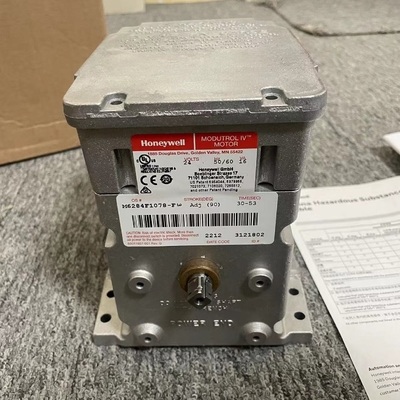

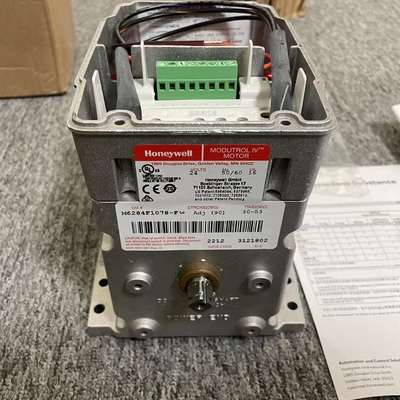

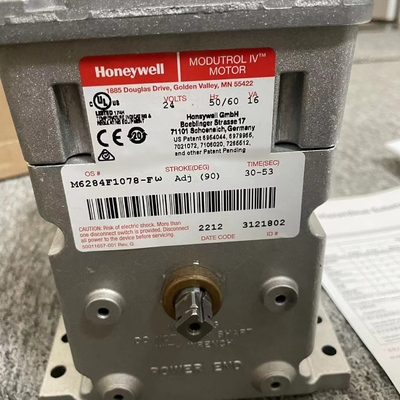

Le moteur de Honeywell M6284F1078-F Modutrol Servo Actuator est disponible au meilleur prix.

Pour les moteurs non-tradélinéaires en mode ONLISETTING 160° STROKE1.Retourner le pot de garniture entièrement dans le sens des aiguilles d'une montre2.Le moteur est mis en position moyenne en mode FOLOVSModèles sans transformateur interneConnectez 24 Vac aux bornes moteur 2 et 3 au moteur de propulsion [CIOCKWSe aSTrom DOWeend]Les terminaux orto-terminaux i et 3 doivent conduire le moteur fermé en sens inverse, comme le montre le DOWVBT, jusqu'à ce que le moteur atteigne la position moyenne.Modèles équipés d'un transformateur interne-Connectjumper de R à 2 pour entraîner le moteur ouvert (dans le sens des aiguilles d'une montre vu depuis l'extrémité d'alimentation), ou des bornes R à i pour entraîner le moteur fermé (en sens inverse vu de l'extrémité de puissance) jusqu'à ce que le moteur atteigne la position moyenne.Voir Figure 14.3.Insert 1/8 dans,screwdriver blade into slot on inneyellowcam and MOVETOP OFSCREWDRIVER as far aspossible counterclockwise(viewed from power end)Repeat in successive cam slots until inner cam is againstcounterclockwise stop.
4.Insérer la lame du tournevis 1/8 pouce dans la fente de la caméra extérieure jaune et déplacer le tournevis dans le sens des aiguilles d'une montre dans la mesure du possible.
5Vérifiez la course motrice avant de connecter la liaison.6.Reconnectez le contrôleur, remplacez

• Remplace les moteurs M644, M944B,E,G,H,J,K,R,S et M945B,C,G,K,L,AD.• Retour intégral du ressort ramène le moteur à sa position normale en cas d'interruption de l'alimentation. • Le moteur et les circuits fonctionnent à partir de 24 Vac. Les modèles sont disponibles avec un transformateur installé en usine ou un transformateur interne à champ.• Les bornes à connexion rapide sont standard ̇ un adaptateur de borne à vis est disponible. • Un support adaptateur pour la hauteur d'arbre des moteurs plus anciens est disponible. • Les moteurs ont une course réglable sur le champ (de 90° à 160°). • Un boîtier en aluminium moulé sous pression.• Des interrupteurs auxiliaires intégrés sont disponibles en usine• Standard de chronométrage nominal de 30 secondes (course de 90°) et de 60 secondes (course de 160°).• Les moteurs de retour de ressort peuvent faire fonctionner les liaisons de vanne depuis les puits d'alimentation ou les puits auxiliaires pour les applications de vanne normalement fermées ou normalement ouvertes. • Tous les modèles sont dotés de deux arbres (ouverts et enfoncés aux deux extrémités). • Tous les modèles sont équipés de câbles de commutation auxiliaires. • couple fixe sur toute la plage de tension.• Les moteurs sont conçus pour des vannes et des amortisseurs normalement ouverts ou normalement fermés. • Les modèles de la série 62 sont équipés d'un potentiomètre de rétroaction électriquement isolé qui indique la position de l'arbre. • Les modèles de la série 62 TRADELINE ont une rétroaction linéaire.configurable pour le travail des moteurs de la série 90. C
