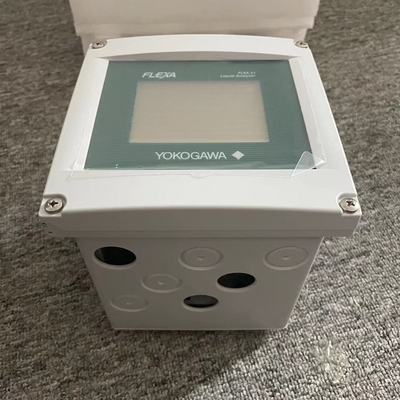

L'analyseur de la série FLEXA de Yokogawa FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN

Le FLXA202/FLXA21 est résistant aux intempéries et peut être installé à l'intérieur comme à l'extérieur.être installé le plus près possible du capteur pour éviter de longs câbles entre l'instrument et le capteurLorsque le capteur de pH est utilisé, la longueur du câble, y compris le câble du capteur, ne doit pas dépasser 20 mètres (65,6 pieds); 60 mètres (197 pieds) lorsqu'on utilise la boîte d'extension BA10 et le câble WF10.Pour un capteur de conductivité, la longueur du câble ne doit pas dépasser 60 mètres (197 pieds)Pour l'oxygène dissous, la longueur du câble du capteur ne doit pas dépasser 30 mètres (100 pieds).Sélectionner un site d'installation où la température ambiante et l'humidité sont dans les limites des spécifications de l'instrument (voir chapitre 2). Si l'instrument est installé à l'extérieur et exposé à la lumière directe du soleil, il convient d'utiliser une capuche de protection solaire.10 à 90% de RH à 40 °C (non condensé) Sélectionner un site d'installation répondant aux conditions suivantes. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (États-Unis), Type 4X (Canada)

La méthode de raccordement du terminal de mise à la terre est différente pour le FLXA202 et le FLXA21.le boîtier du convertisseur doit toujours être raccordé à une prise de terre de classe D (résistance de terre inférieure ou égale à 100 ohms). l mise à la terre du boîtier FLXA202 Utilisez le terminal situé à l'extérieur du boîtier du convertisseur pour la mise à la terre (figure 2.9A). Utilisez un boîtier en anneau.connecter le bouclier d'un câble blindé à double noyau au terminal du bloc terminal du convertisseur. Ne connectez pas le bouclier au terminal de mise à la terre du distributeur. l mise à la terre du boîtier FLXA21 Connectez un seul câble séparé pour la mise à la terre au bloc terminal du boîtier (figure 2.9B).Utilisez un câble dont le diamètre extérieur est de 3.4 à 7 mm. Comme le câble est très mince, placez la manche à l'intérieur du capuchon standard de la glande du câble et passez le câble à travers.Lors de la connexion du convertisseur à un distributeur, connectez le bouclier d'un câble blindé à double noyau à la borne située sur le bloc de borne du convertisseur.
