Tableau 1 des informations relatives aux commandes: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 à 10 VDC de rétroaction, et réglable zéro et d'étendue DMPR-KR003* kit de broche à manches pour les amortisseurs ronds Johnson Controls avec un 5/16 pouces. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, classe 2 M9000-104 Transformateur 14 VA, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in- Kit d'accouplement de l'arbre de sortie pour le montage sur un 1 pouce. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, des actionneurs flottants, proportionnels ou résistifs M9000-300 Weather Shield Enclosure protège les actionneurs M9108 dans les applications d'amortisseurs extérieurs.

Description La série M91xx comprend les modèles M9108, M9116, M9124 et M9132.Les actionneurs M91xx sont disponibles pour une utilisation avecCes actionneurs bidirectionnels ne nécessitent pas de liaison d'amortisseur et sont facilement installés sur un amortisseur avec un arbre rond jusqu'à 3/4 de pouce.20 mm de diamètre ou un arbre carré jusqu'à 5/8Ils peuvent être montés directement ou à distance sur un amortisseur, ou montés sur une vanne à l'aide de l'un des kits de liaison de vanne M9000-5xx.Deux - AGxLes modèles de la catégorie -GGx ou -HGx en tandem fournissent le double du couple ou 54 Nm. L'angle de rotation est réglable mécaniquement de 0 à 90° en incréments de 5 degrés.Des interrupteurs auxiliaires intégrés sont disponibles pour indiquer la position d'arrêt ou pour effectuer des fonctions de commutation sous n'importe quel angle dans la plage de rotation sélectionnéeLa rétroaction de position est disponible par le biais d'interrupteurs, d'un potentiomètre ou d'un signal DC de 2 à 10 V.Caractéristiques • un simple couplage direct réduit le temps d'installation et de mise en service tout en améliorant la fiabilité en éliminant les liaisons d'amortisseurs • six moments: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V• la direction de rotation sélectionnable par le jumper et le dégagement manuel des engrenages simplifient l'installation, la mise en place, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsLes applications comprennent: le positionnement des amortisseurs de retour d'air ou d'échappement, le contrôle des amortisseurs de face et de contournement, le positionnement des lames pour les ventilateurs à volume variable,pour le positionnement des soupapes papillon VF4000 et VF5000, et le positionnement des soupapes à bille de la série VG1000 et des soupapes à globe de la série VG7000 lorsqu'elles sont utilisées avec les liaisons de soupapes de la série M9000-5xx.Deux des modèles suivants fournissent deux fois le couple de fonctionnement d'une seule unité lorsqu'ils sont montés en tandem: M9116-GGx ou -HGx, M9124-AGx, -GGx ou -HGx, et M9132-AGx ou -GGx. Consultez les informations du fabricant pour connaître la dimension correcte de l'amortisseur, de la vanne et/ou de l'actionneur.comme les actionneurs des séries M9206 et M9216Ces actionneurs compacts M91xx utilisent un moteur CC doté d'un circuit de détection d'arrêt qui fonctionne tout au long de la course.-HGxLes modèles -JGx utilisent des techniques de filtrage du bruit sur le signal de commande pour éliminer le repositionnement dû au bruit de la ligne.La position de l'actionneur est visuellement indiquée de 0 à 90° sur le couvercleUn support anti-rotation empêche le mouvement latéral de l'actionneur.Voir le document M9108., M9116, M9124, M9132 série Actuateurs électriques sans ressort (LIT-2681058) ou M9108, M9116, M9124,Instructions d'installation pour les actionneurs électriques à retour sans ressort de la série M9132 (partie n°)Si l'actionneur électrique de la série M9108, M9116, M9124 ou M9132 ne fonctionne pas selon ses spécifications,remplacer l'unitéPour un actionneur de remplacement, contactez le représentant Johnson Controls le plus proche.

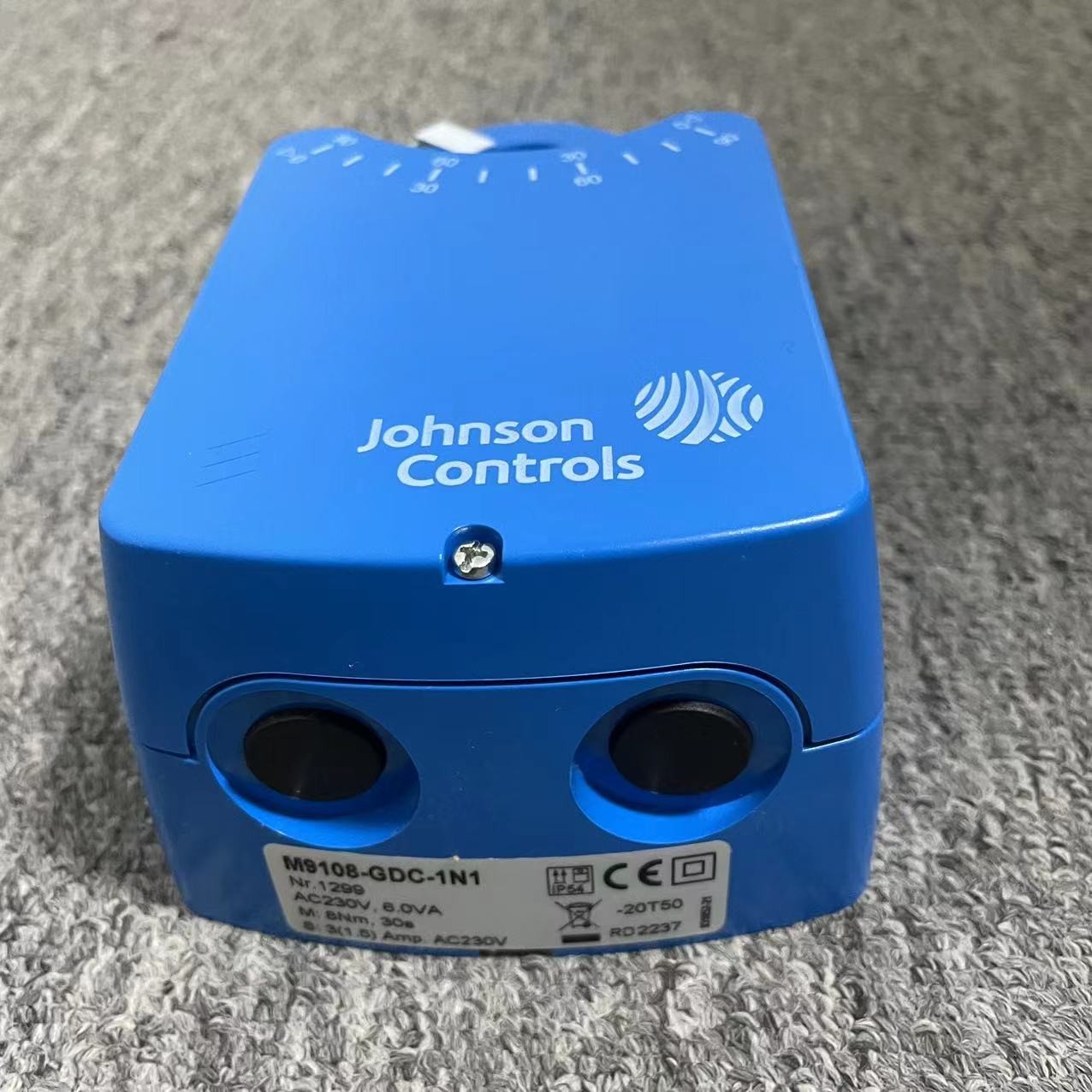

- Je ne sais pas.M9108-GDC-1N1L'appareil est équipé d'un amplificateur électrique rotatif, 8NM, 90DEG, 230VAC, 2 SPDT AUX.

M9108GDC1N1
