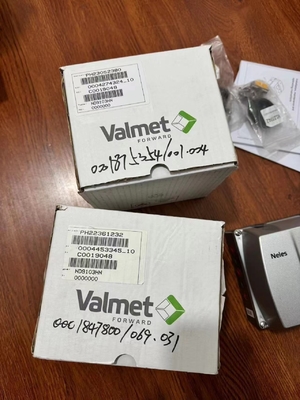

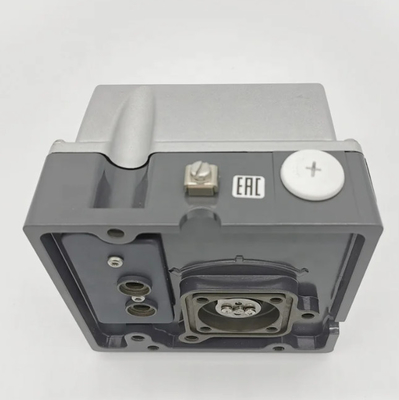

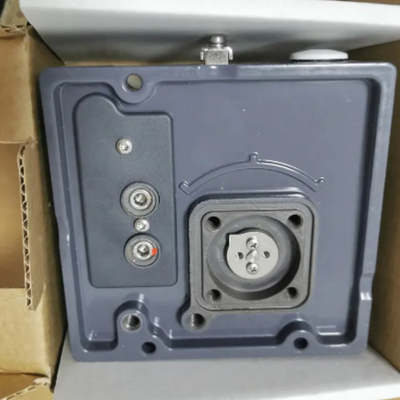

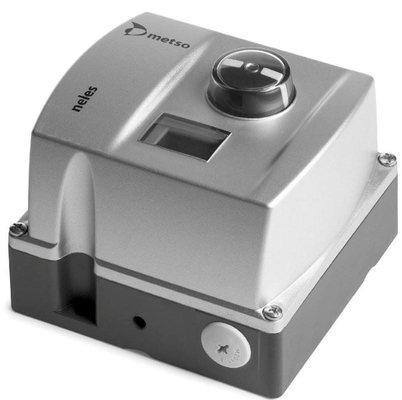

Le dispositif de positionnement de soupape METSO original modèle EJ05 type ND9103HN ND9102HN ND9103HN-K1

Le Neles ND9000 de Metso est conçu pour fonctionner sur tous les actionneurs de vannes de commande et dans tous les secteurs industriels.Ses caractéristiques de conception supérieures et son diagnostic unique fournissent une base solide pour l'optimisation des performances et la maintenance proactive.

Caractéristiques

• Performance de contrôle de référence sur les soupapes rotatives et linéaires
• Des capacités de diagnostic et de stockage de données supérieures
• Configuration locale et à distance
• Interprétation facile des données de diagnostic avec le logiciel Metso FieldCare
• Programme de montage efficace pour tous les types d'actionneurs
• Faible consommation d'énergie
• Disponible pour les réseaux HART, PROFIBUS-PA et FOUNDATION
• Conception fiable et robuste
• Autodiagnostic de l'appareil
• Diagnostique en ligne, performance et communication
• Appui à l'échange à chaud: possibilité d'installer également sur des vannes en cours d'exécution avec fonction d'étalonnage à un point
• Dispositif homologué SIL 2

Les avantages

• Réduire au minimum la variabilité
• Solution ouverte basée sur la technologie FDT
• Prend en charge la technologie du langage de description électronique des appareils (EDDL)
• Coût total de la propriété
• Facile à utiliser
• Solution ouverte
• Fiabilité du produit
• Facile d'installation et de configuration □ Le même dispositif peut être utilisé pour les vannes linéaires et rotatives, double and single-acting actuators □ Simple fast calibration and configuration □ using Local User Interface (LUI) □ using FieldCare software in a remote location □ using Distributed Control System (DCS) asset management tools □ Extensive selection of mounting kits for 3rd party actuators □ Low power comsumption enables installation to all common control systems Open solution □ Metso is committed to delivering products that freely interface with software and hardware from a variety of manufacturersCette architecture ouverte permet à la ND9000 d'être intégrée à d'autres dispositifs de terrain pour donner un niveau de contrôle sans précédent.□ Les fichiers de support pour ND9000 sont disponibles sur nos pages Internet, à l'adresse www.metso.com/valves - choisissez le lien: télécharger cente
• Neles ND9000 dans les réseaux de bus de terrain □ Interopérabilité approuvée1.2 certifié □ Profil Profibus PA version 3.0 certifié PNO □ Facile à mettre à niveau; by replacing the HART communication board with a fieldbus communication board □ Excellent maintainability with firmware download feature □ Advanced communication diagnostics □ Digital communication via the fieldbus includes not only the set point, mais aussi le signal de rétroaction de position du capteur de position. □ Back up LAS functionality available in FOUNDATION fieldbus enviroment □ Input selector and output splitter blocks available in FOUNDATION fieldbus devices allowing advanced distributed control □ Standard function blocks enables the freedom to use the ND9000 intelligent valve controller in either continuous or onoff control applications □ Open and close information is directly available via the fieldbus □ Open and close detection is based on either position measurement (soft limit switch) or mechanical limit switch information ND9000 mounting on actuators and valves □ Mounted on single and double acting actuators □ Both rotary and linear valves □ Ability to attach options to electronics and mechanics later □ 1-point calibration feature enables mounting without disturbing the process Product reliability □ Designed to operate in harsh environmental conditions □ Rugged modular design □ Excellent temperature characteristics □ Vibration and impact tolerant □ IP66 enclosure □ Stainless steel enclosure (ND9300 and ND9400) □ Protected against humidity □ Maintenance free operation □ Resistant to dirty air □ Wear resistant and sealed components □ Contactless position measurement Predictive maintenance □ Easy access to collected data with Metso FieldCare software □ Unique Online Valve Signature to detect valve friction even more accuratelyD vue de la performance accompagnée d'un rapport, qui donne des orientations pour les actions recommandées. □ Logical trend and histogram collection □ Information collected during process uptime □ Extensive set of off-line tests with accurate key figure calculations □ Fast notifications with on-line alarms □ Condition monitoring tool available □ Real time monitoring of valve control parameters TECHNICAL DESCRIPTION The ND9000 is a 4–20 mA or fieldbus powered microcontrollerbased intelligent valve controllerL'appareil contient une interface utilisateur locale (LUI) permettant une configuration locale. Un PC équipé du logiciel FieldCare peut être connecté au ND9000 lui-même ou à la boucle de commande.Le puissant microcontrôleur 32 bits contrôle la position de la vanneLes mesures comprennent: □ Signal d'entrée □ Position de la vanne avec capteur sans contact □ Pressions de l'actionneur,2 mesures indépendantes □ Pression d'alimentation □ Position de la soupape de bobine □ Température de l'appareil Autodiagnostic avancé garantit que toutes les mesures fonctionnent correctementAprès connexion du signal électrique et de l'alimentation pneumatique, le microcontrôleur (μC) lit le signal d'entrée, le capteur de position (α), les capteurs de pression (Ps, P1, P2) et le capteur de position de la bobine (SPS).Une différence entre le signal d'entrée et la mesure du capteur de position (α) est détectée par un algorithme de commande à l'intérieur du μCLe μC calcule une nouvelle valeur pour le courant de bobine prétraitement (PR) sur la base des informations du signal d'entrée et des capteurs.Le courant modifié au PR modifie la pression du pilote à la soupape de bobineUne pression réduite du pilote fait bouger la bobine et les pressions de l'actionneur changent en conséquence.La bobine ouvre le débit vers le côté de conduite de l'actionneur à double diaphragme et ouvre le débit de l'autre côté de l'actionneur. La société
• Prévention et prévision

  Marque	Mesto
  Le type	N° de référence:
  Couleur	argenté
