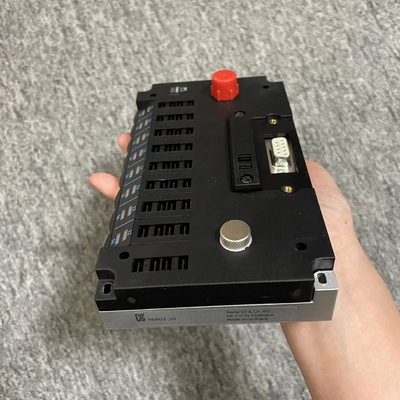

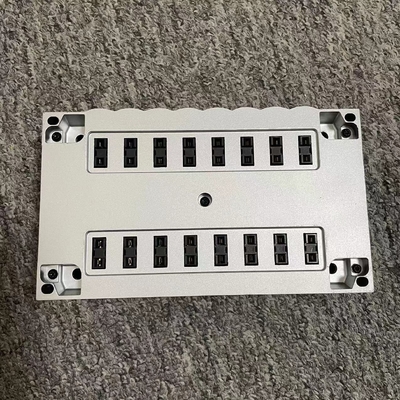

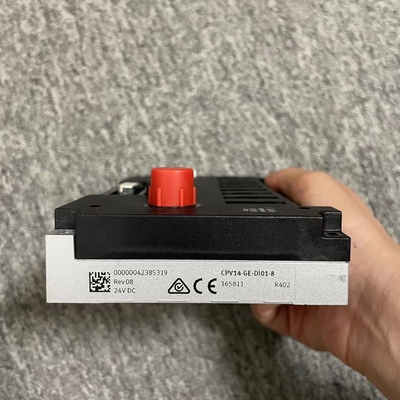

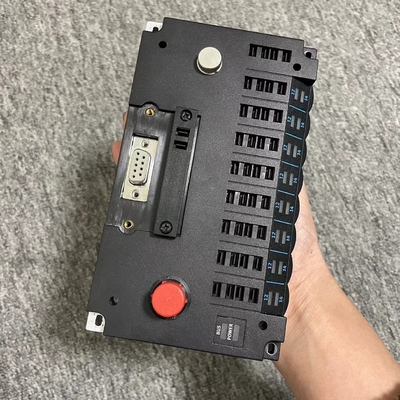

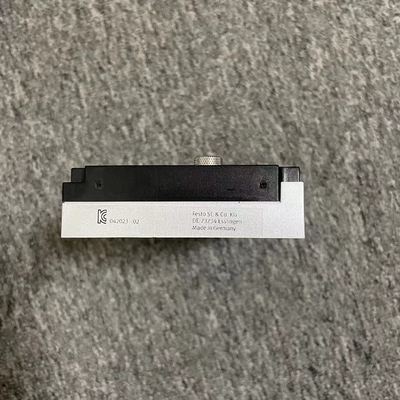

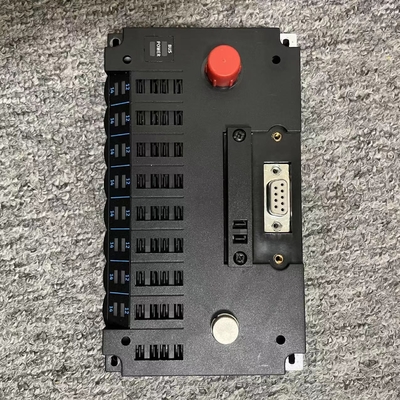

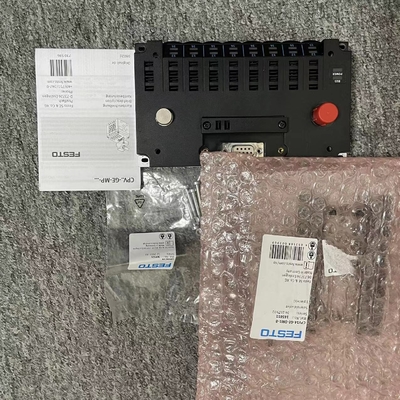

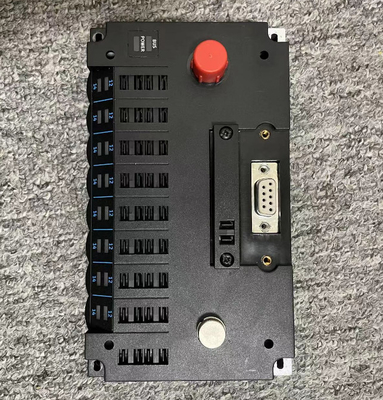

Une interface électrique d'origine de haute qualité

Extension de la chaîne CP oui 16 entrées 8 sorties (ou 16 vannes pneumatiques) Interface de bus de terrain Facultatif: prise et prise, M12x1, 5 broches, sous-D codé B, 9 broches, socket Device-specific diagnostics Via device-specific diagnostics (DPV0) Missing module on CP string extension Short circuit/overload of outputs Undervoltage of outputs Sensor power undervoltage Undervoltage of pneumatic valves Communication types Cyclic communication Configuration support GSD file and bitmaps Max. nombre de bobines électromagnétiques avec expansion de chaîne 32 Max. nombre de bobines électromagnétiques 16 Protection contre la polarité inverse pour toutes les connexions électriques12 MBaud Détection automatique dans la plage de tension de fonctionnement CC 20.4 V... 26,4 V Max. nombre de sorties (à l'exclusion des 16 bobines de vanne) 8 Max. number of inputs 16 Nominal operating voltage DC 24 V Power failure buffering 10 ms Residual ripple 4 Vss Current consumption at load nominal operating voltage Depends on pneumatic valve type Current consumption at nominal operating voltage Electronics: <= 100 mA L'alimentation du capteur: dépend de la conformité du capteur LABS (PWIS) VDMA24364-B1/B2-L Température de stockage -20 °C... 70 °C Degré de protection IP65 Température ambiante -5 °C...50 °C Certification c UL us - Reconnu (OL) Poids du produit 351 g Plage d'adresse 1 ... 125 Réglage par module de commutation Certification de bus de champ PNO Interface de bus de champ d'isolation galvanique Optocouple

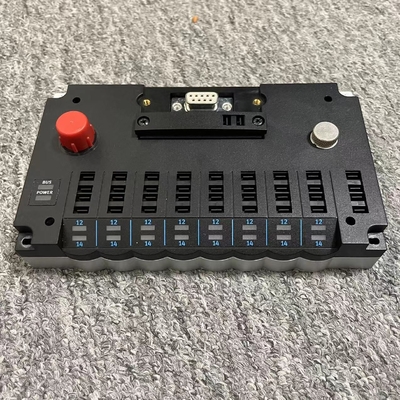

Écran LED (spécifique au bus) BUS: erreur de communication et de configuration Écran LED (spécifique au produit) 12/14: état de commutation des soupapes pneumatiques POWER:tension de fonctionnement pour l'électronique et l'alimentation en charge Identification du produit Ligne de produits: 4: soupapes pneumatiques Matériau de couverture renforcé de PA Matériau d'étanchéité CR NBR Matériau de logement Aluminium sous pression Note sur les matériaux conformes à la norme RoHS
