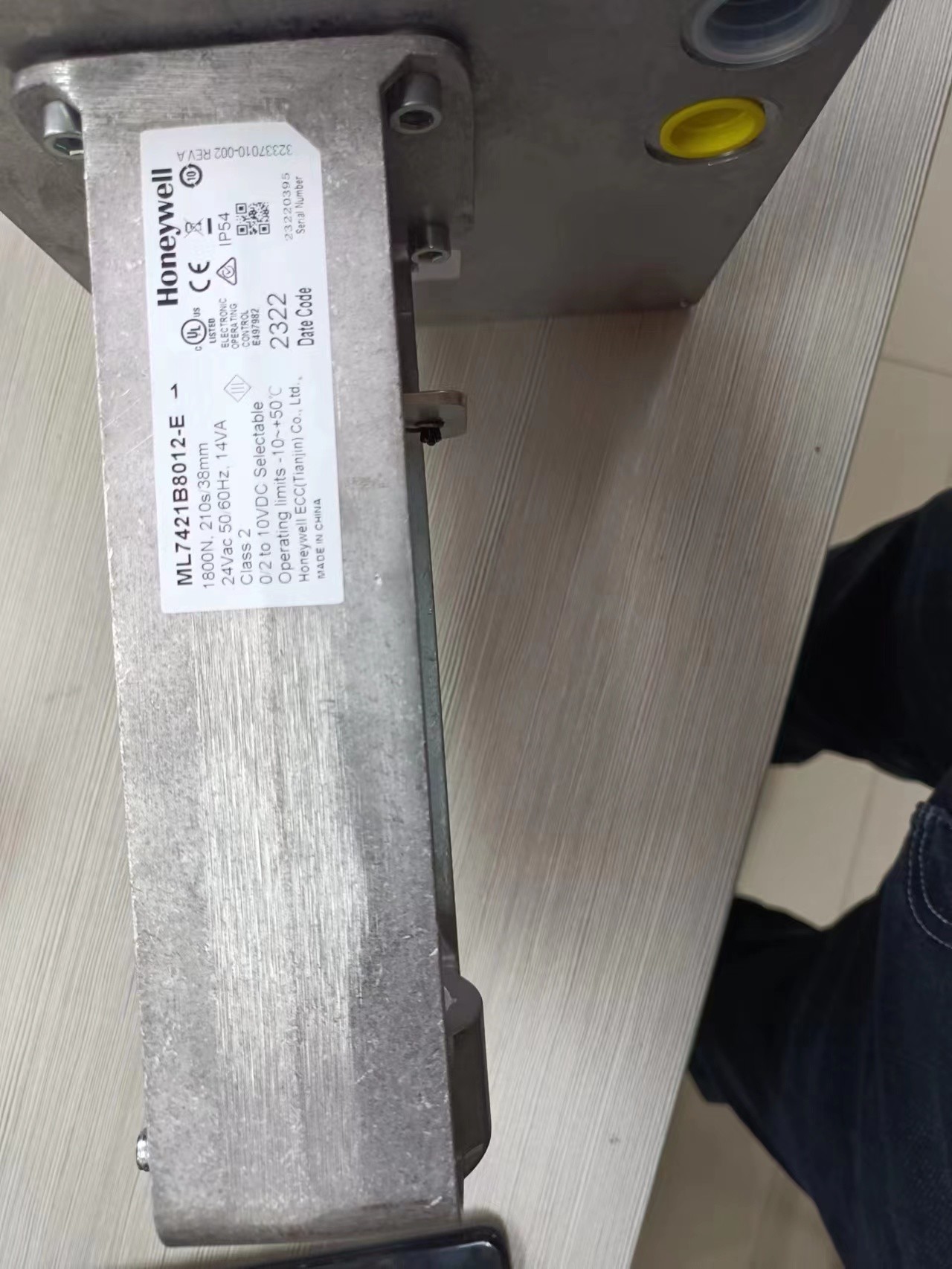

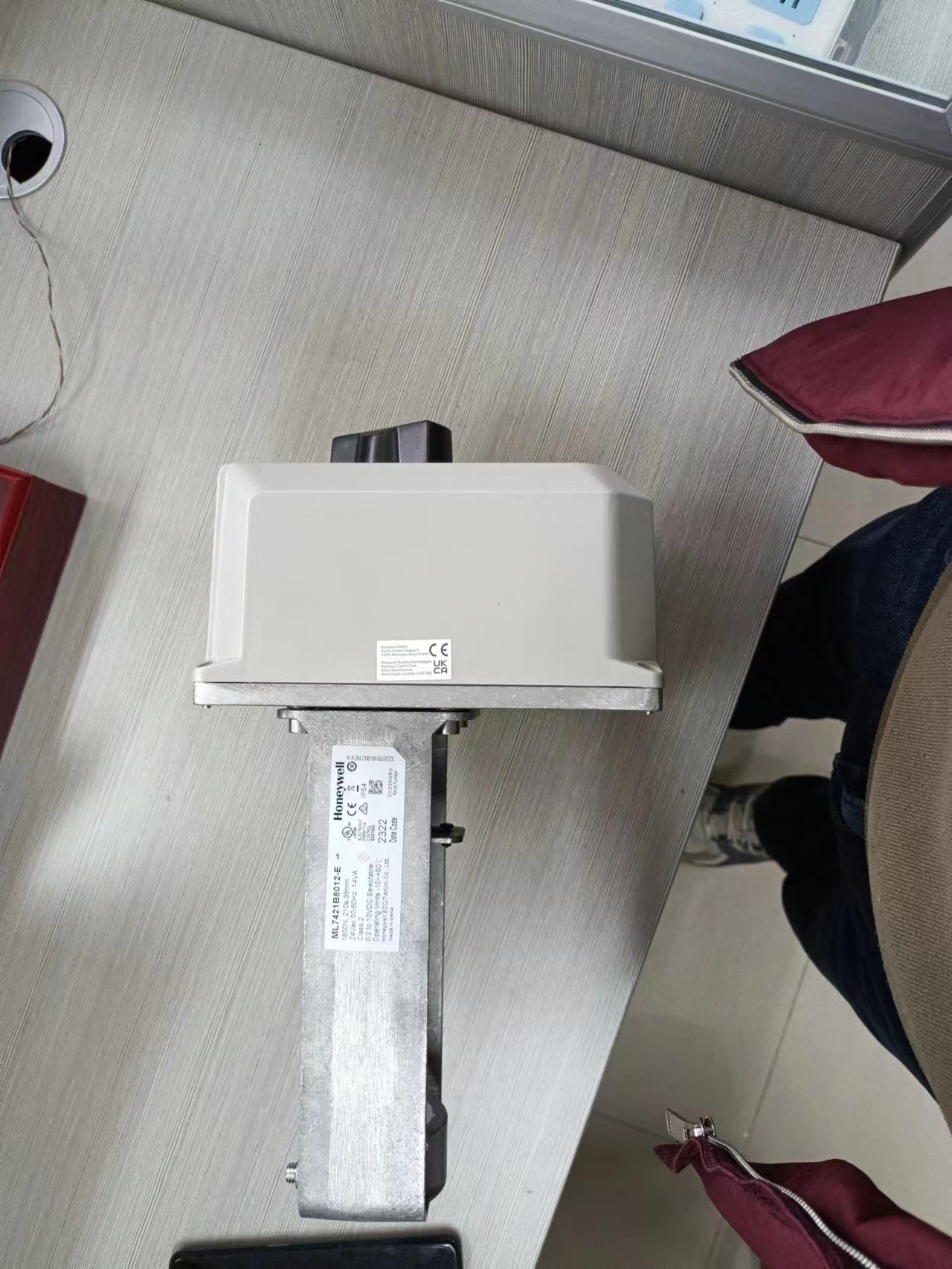

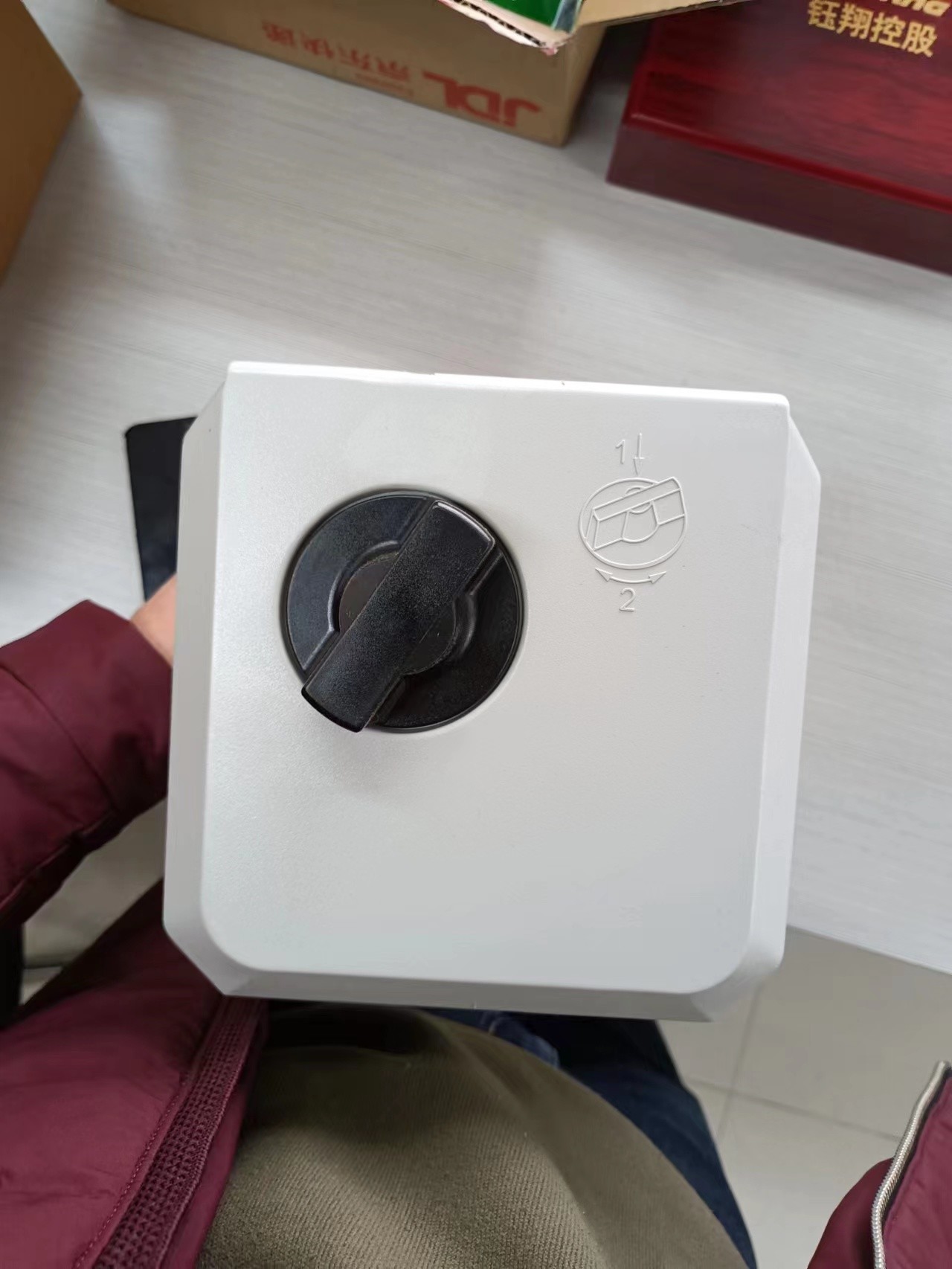

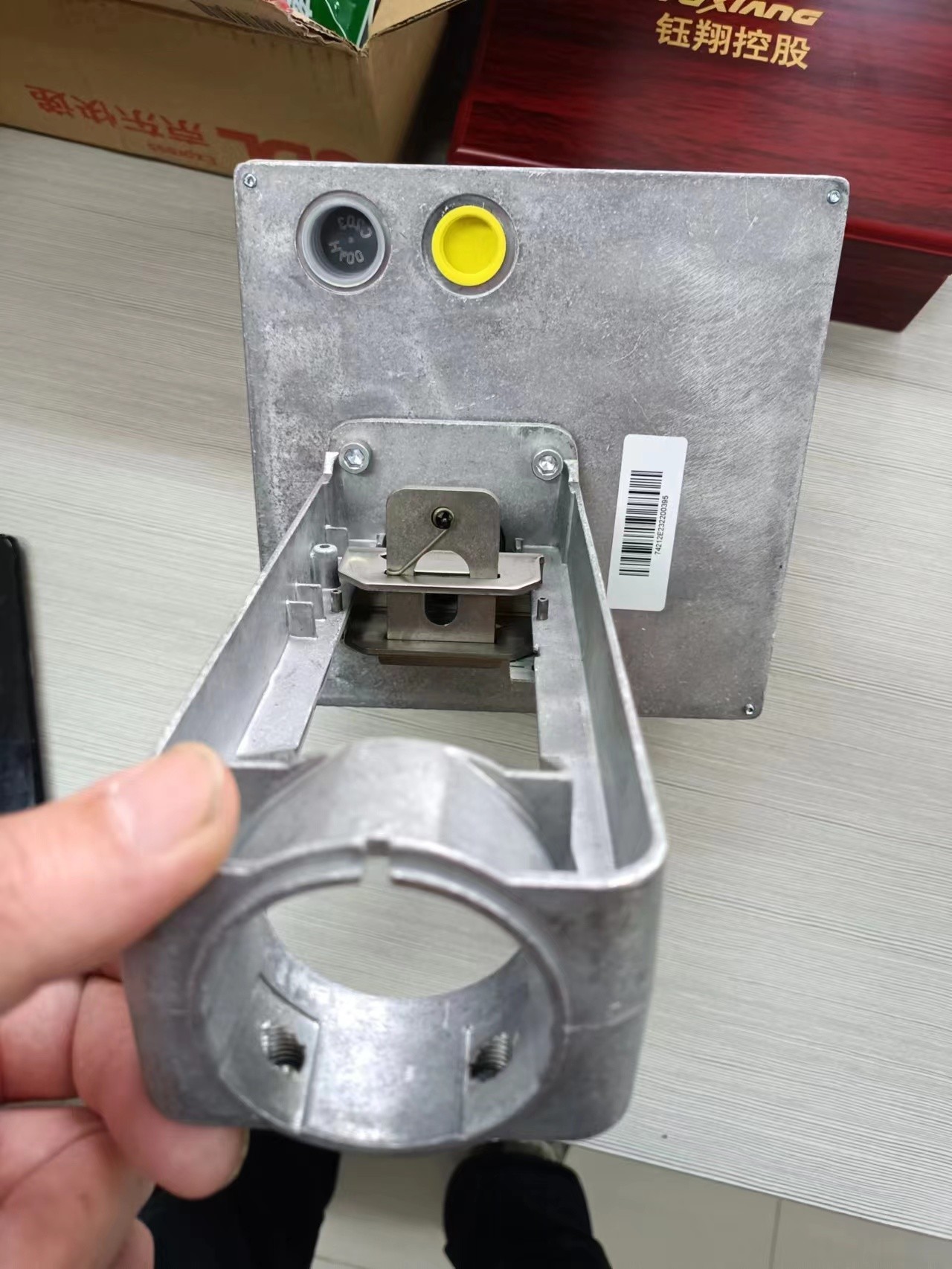

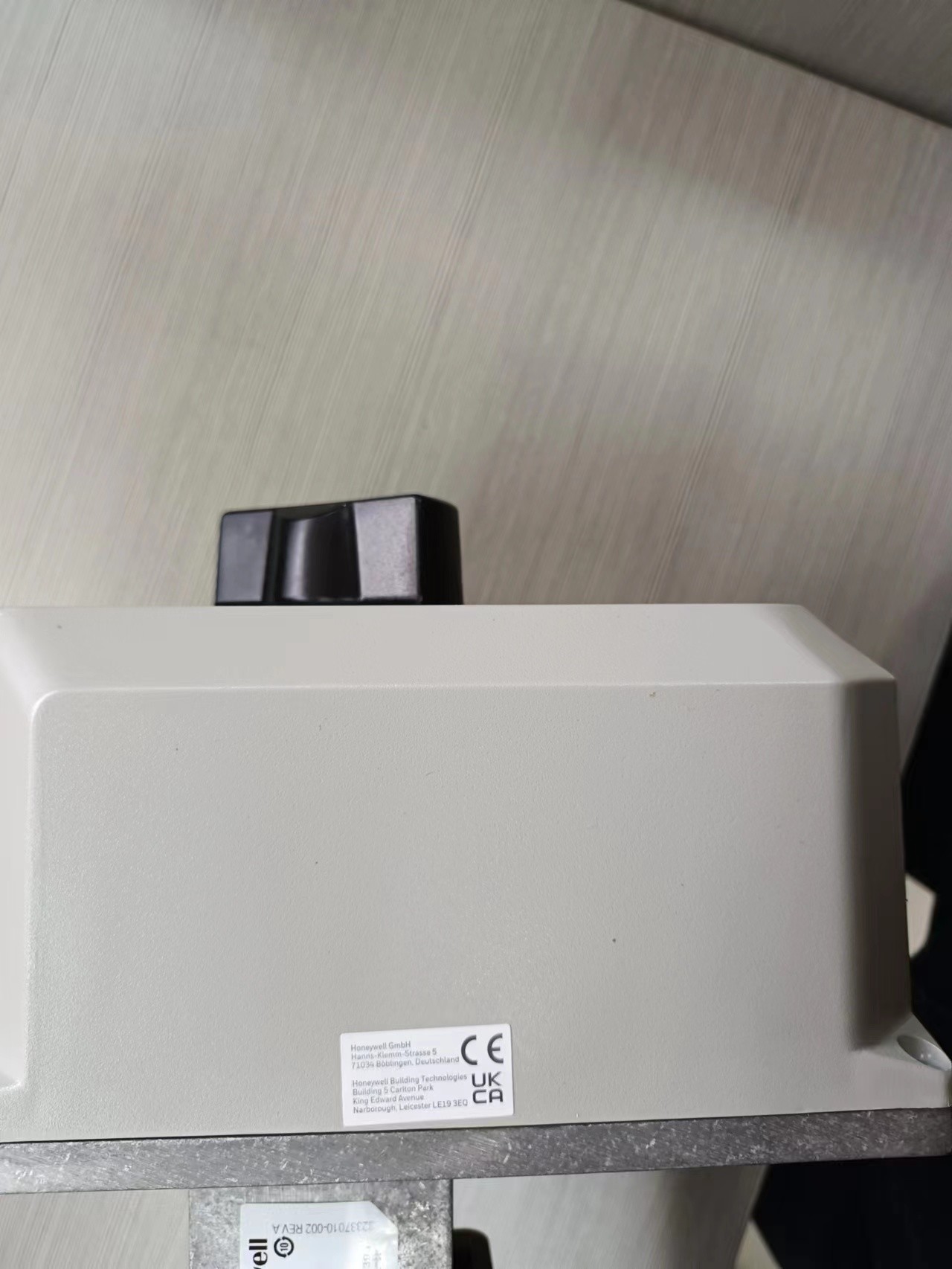

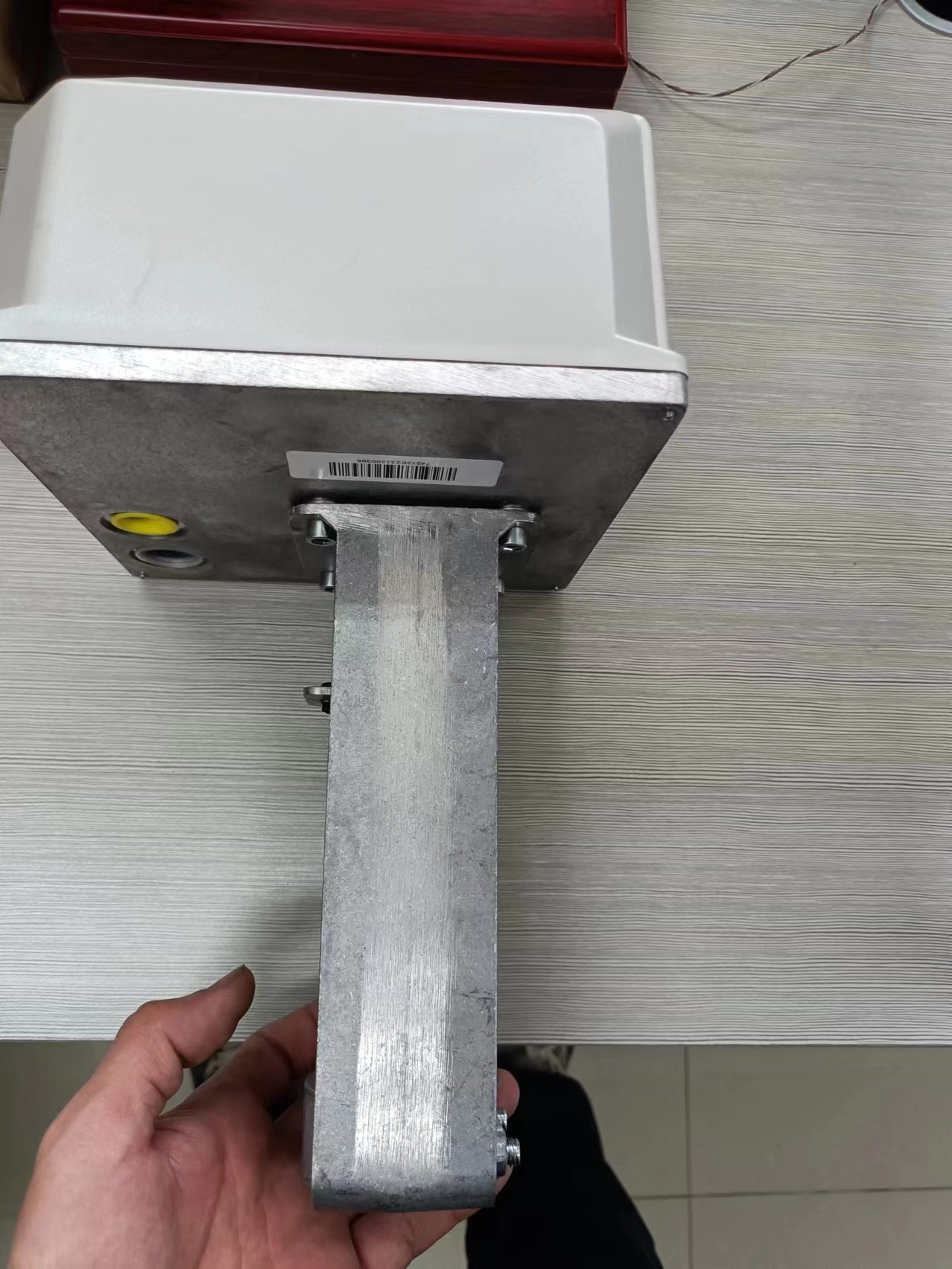

Honeywell ML7421B8012-E Actuateurs de soupapes linéaires électriques en stock

Réaction du signal de sortie (F) Un signal de sortie analogique (2 à 10 Vdc) qui représente la position réelle de la tige de l'actionneur est disponible au terminal F.Il peut être utilisé pour l'indication à distance de la position de la tigeLorsque la tige de l'actionneur est complètement étendue, le signal de sortie est de 10 Vdc. Le signal de sortie ne change pas lorsque l'action de l'actionneur est inversée en utilisant W3 ou W4.qui est réglée sur la position mA, voir Direction d'action. Suppression de l'actionneur La position de suppression du signal de sortie du convertisseur peut être utilisée dans la protection contre le gel ou des applications similaires.supprimer le signal de commande. Pour exercer cette fonction, connectez le 24 Vac commun (ou T2) à l'un des terminaux O1 ou O2.la connexion à l'O2 rétracte complètement la tige de l'actionneurLe signal de commande est ignoré lorsque le signal de dérogation est appliqué à la borne O1 ou O2.Connexion pour la signalisation de commande supérieure pour entraîner l'actionneur à une position spécifique. Vérification L'actionneur de soupape linéaire électrique ML7421 peut être vérifié directement ou à l'aide d'un contrôleur.Vérifiez la position de la vanne et assurez-vous que 24 Vac est correctement appliqué à l'actionneur. 3. Appliquez le signal de commande sur les fils de conduction appropriés pour déplacer la vanne dans la direction souhaitée. 4. Si l'actionneur ne bouge pas, assurez-vous que l'actionneur est correctement installé. 5.Si l'actionneur est correctement installé et ne fonctionne pas, remplacer l'actionneur. Contrôleur de vérification directe de vérification 1. régler le réglage du contrôleur pour appeler à l'ouverture ou à la fermeture de la vanne. observer l'actionneur. 2. si la vanne est fermée,Il devrait commencer à s' ouvrir..3 Si la vanne reste fermée, déplacer le réglage vers le réglage ouvert.4. Si la vanne ne bouge pas, vérifier la présence de 24 Vac dans l'entrée de puissance de l'actionneur.5.Si 24 Vac est présent et que l'actionneur ne fonctionne pasSi le câblage est correct, 24 Vac est présent sur les bornes d'entrée d'alimentation et
