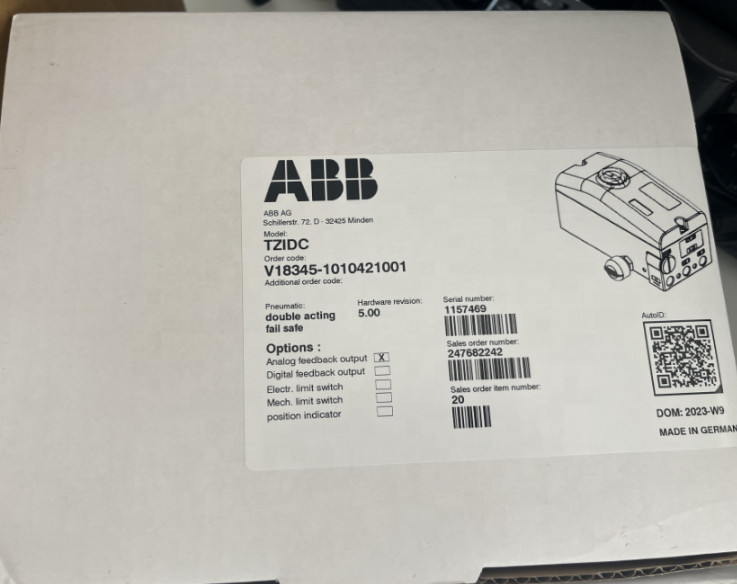

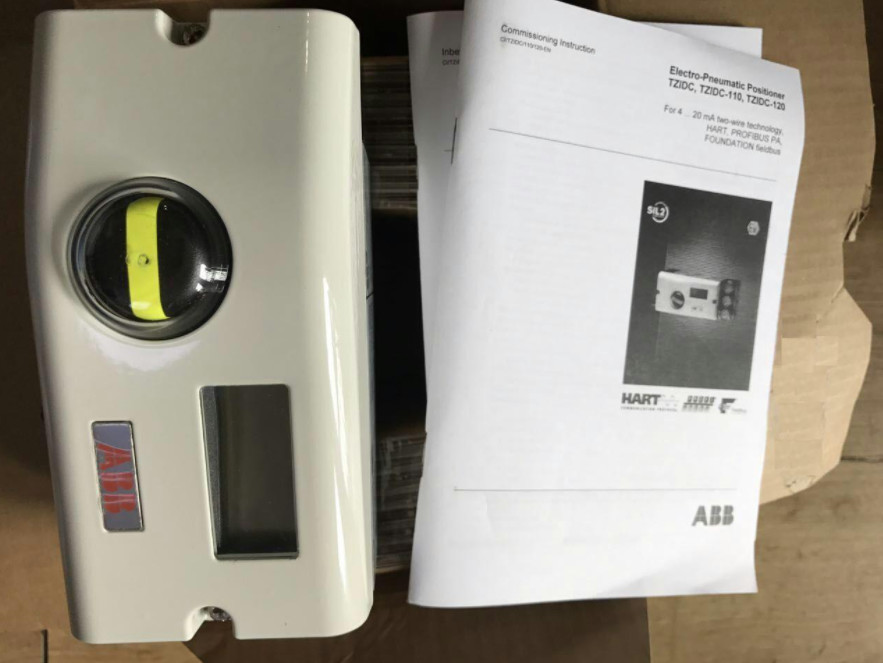

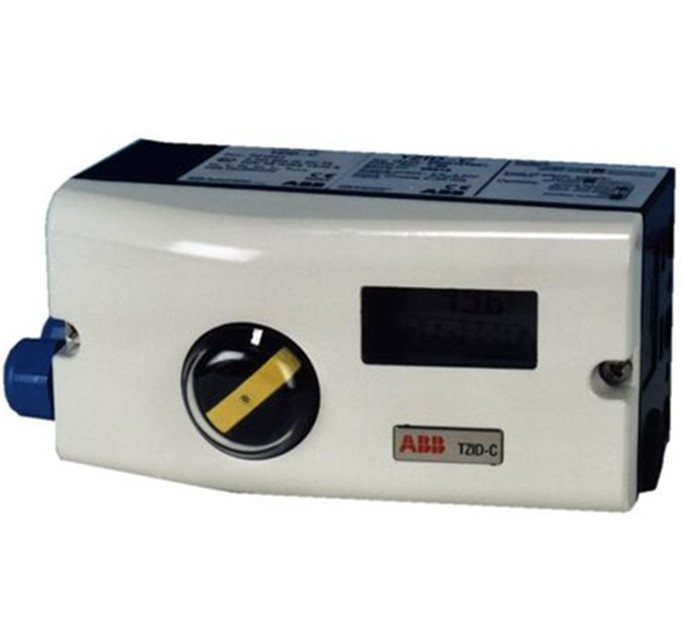

Allemagne Posicionneur électro-pneumatique ABB TZIDC V18345-1010421001

Positionneur électropneumatique V18345-1010421001 d'ABB TZIDC

V18345 - TZIDC

Positionneur électropneumatique, intelligent, configurable, avec l'indicato

et panneau d'opérateur

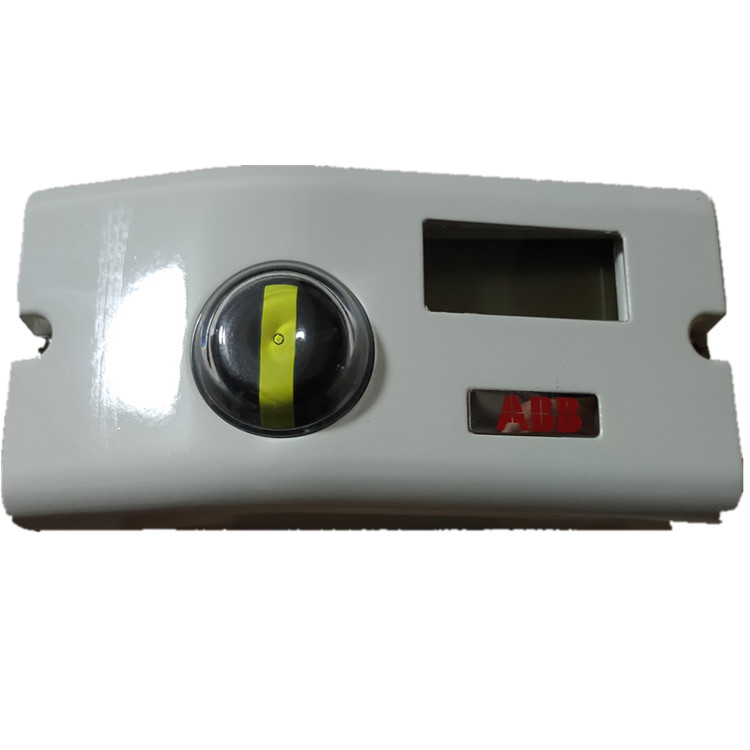

Cas fait en en aluminium, verni, avec l'indicateur de position mécanique,

pour monter aux déclencheurs linéaires le CRNA. DIN/CEI 534/NAMUR ou à la rotation

CRNA de déclencheurs. VDI/VDE 3845

Entrée 4… 20 mA, d'à deux fils, avec la prise de connecteur pour l'adaptateur de LKS et le F

le module pour la communication de CERF, FM/CSA, double agissant, échouent le gel,

Câble : Fil 1/2-14 TNP, tuyau d'air : Fil 1/4-18 TNP, module embrochable

pour le retour analogue de position, gamme 4 de signal… 20 mA, d'à deux fils,

Sans kit mécanique facultatif pour le retour de position de Digital, Standar

Conception

• V18345 : TZIDC = intelligent, configurable avec le panneau d'indicateur et d'opérateur

• Cas/support : 1 = point de droit fait en en aluminium, verni, IP 65 (NEMA 4X) de protection pour monter aux déclencheurs linéaires le CRNA. à DIN/IEC 534/NAMUR ou au CRNA de déclencheurs rotatoires. à VDI/VDE 3845 aussi prêt pour le support intégral

• Port d'entrée/communication : 1 = a entré 4… 20 mA, d'à deux fils avec la prise de connecteur pour l'adaptateur de LKS

• Protection d'explosion : 0 = sans

• Sortie/position sûre (en cas d'échec de courant électrique) : 4 = double action, de sécurité

• Connexions : 2 = câble : Fil 1/2-14 TNP, tuyau d'air : Fil 1/4-18 TNP

• Modules d'option pour le retour analogue ou numérique de position : 1 = retour analogue de position de module embrochable (signe. gamme 4… 20 mA)

• Kit mécanique facultatif pour le retour numérique de position : 0 = sans

• Conception (vernis/codage) : 1 = norme

• Gamme nominale du signal de sortie (technologie à deux fils) : 4… 20 mA

• Entrée de Digital : Tension 0 de contrôle… état logique logique « 1" de commutation de C.C de V de l'état « 0" 11 de commutation de C.C de 5 V… 30

• Tension d'alimentation de la sortie numérique (circuit de commande à DIN 19234/NAMUR) : C.C DE 5… 11 V

• Pression d'approvisionnement : barre 1,4… 6 (20… 90 livres par pouce carré)

• Consommation d'air : < 0="">

• Logement du matériel/des protections : Aluminium, IP 65/NEMA 4X de classe de protection

• Apprêtent/couleurs : Vernis de plongement électrostatique avec de la résine époxyde, fourneau-durcie. Le cas a verni noir, RAL 9005, mat, logeant la couverture Pantone 420.

• Connexions pneumatiques : Fils G 1/4 ou 1/4-18 TNP
