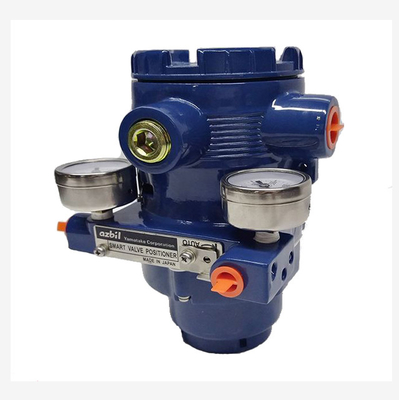

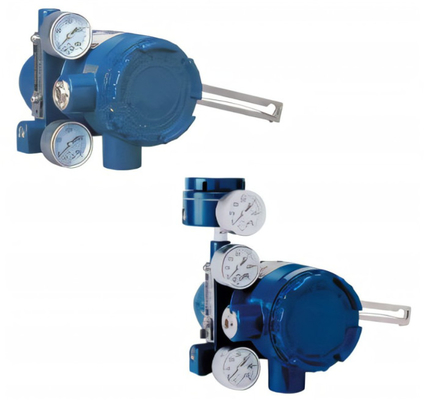

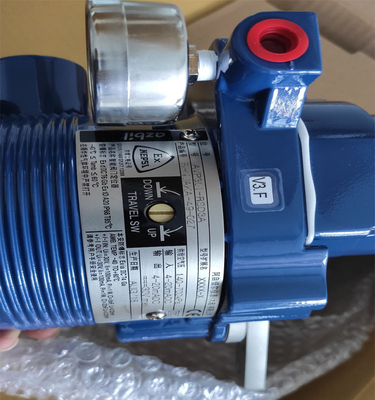

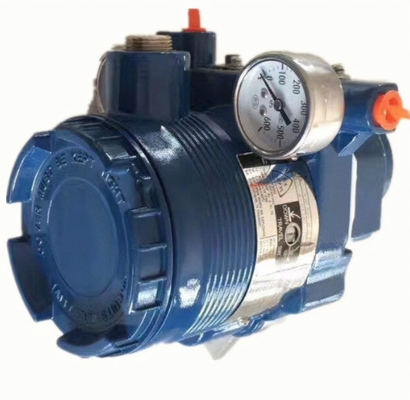

Japon Asbil Yamatake positionneur de soupape Asbil AVP300-RSD3A AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

Description du produit

La série 300 reçoit un signal de courant continu des dispositifs de commande et contrôle les vannes pneumatiques.En plus de cette fonction de base, la série 300 a des capacités de communication, un programme de configuration automatique,Les fonctionnalités d'auto-diagnostic augmenteront considérablement la productivité et l'efficacité de l'exploitation de l'usine..Le modèle AVP301 est équipé d'une fonction d'émetteur de circulation de soupape qui transmet un signal CC de 4 à 20 mA.Le modèle AVP302 a un protocole de communication HART.

spécifications

Positionneur de soupape Yamatakeprincipe de fonctionnement:
Yamatake positionneur de soupape est le principal accessoire de soupape de commande, il va arrêter le signal de rétroaction de déplacement que les signaux d'entrée, tel que défini dans le signal de sortie du contrôleur, en comparant,quand il y a une déviation, modification de son signal de sortie vers l'actionneur, le mouvement de l'actionneur, la tige de soupape est établie entre le déplacement et le signal de sortie du contrôleur à la relation correspondante.le positionneur de soupape est constitué d'un système de commande de rétroaction avec déplacement de tige comme signal de mesure et sortie du contrôleur comme signal de réglageLa variable de commande du système de commande est le signal de sortie du positionneur de vanne vers l'actionneur.

1 Il est utilisé pour le système de régulation important avec des exigences de qualité élevées pour améliorer la précision de positionnement et la fiabilité de la vanne de régulation.
2 pour les deux extrémités de la différence de pression de la vanne (4p> 1MPa).La force de sortie de l'actionneur est augmentée en augmentant la pression de la source de gaz pour surmonter la force déséquilibrée du liquide sur la bobine et réduire l'erreur de course.
3 lorsque le milieu est réglé pour une température élevée, haute pression, basse température, toxique, inflammable, explosif, afin d'éviter toute fuite extérieure, l'emballage est souvent pressé très fortement,donc la friction entre la tige et l'emballage est grande, à ce moment-là, le positionneur peut surmonter le délai.
Si le milieu est réglé pour un fluide visqueux ou contenant des solides en suspension, le positionneur peut surmonter la résistance du milieu au mouvement de la tige.
5 pour une soupape de commande de grand diamètre (Dg> 100 mm) pour augmenter la poussée de sortie de l'actionneur.
6 lorsque la distance entre le régulateur et l'actionneur est supérieure à 60 m, le positionneur peut surmonter le décalage de transmission du signal de commande et améliorer la vitesse de réaction de la vanne.
7 pour améliorer les caractéristiques météorologiques de la vanne de régulation.
8 lorsqu'un régulateur contrôle deux actionneurs pour mettre en œuvre le contrôle de portée, deux positionneurs peuvent être utilisés pour accepter des signaux d'entrée bas et des signaux d'entrée élevés respectivement, puis un actionneur actionneur basse portée,l'autre action d'élévation, qui constitue une régulation de gamme.
