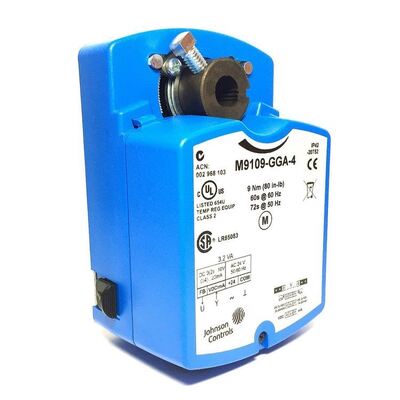

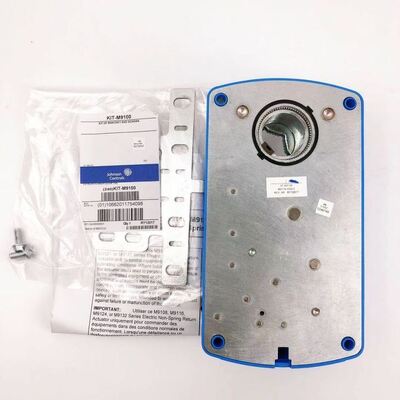

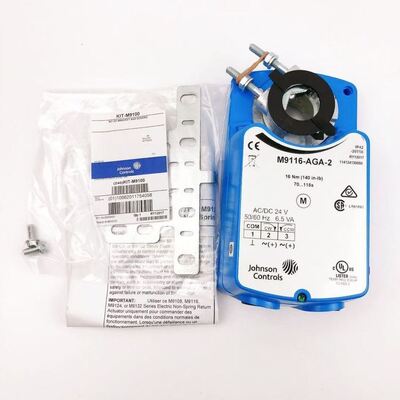

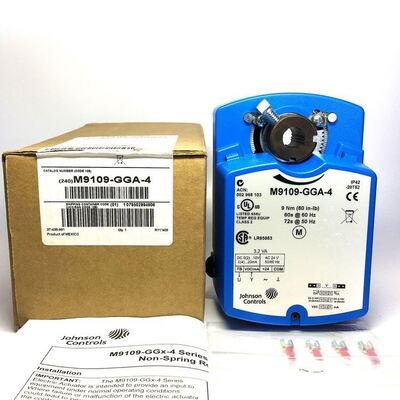

Actionneur de vanne Johnson d'origine M9116-GGA-2 pour type de commutateur avec réinitialisation à ressort. Abordable et en stock.

Spécifications techniques Produit Actionneurs électriques sans ressort de rappel séries M9108, M9116, M9124 et M9132 Alimentation électrique requise M9108-, M9116-AGx : 20 à 30 V CA à 50/60 Hz ou 24 V CC ±10 % ; Alimentation 6,5 VA, classe 2 Tous les autres modèles : 20 à 30 VCA à 50/60 Hz ou 24 VCC ±10 % ; Alimentation 7,5 VA, signal d'entrée de classe 2 AGx : 24 VCA à 50/60 Hz ou 24 VCC GGx, HGx : 0 (2) à 10 VCC, 0 (4) à 20 VCC ou 0 (4) à 20 mA JGx : La valeur du potentiomètre est de 100 ohms minimum à 10 000 ohms maximum. Ajustements du signal d'entrée AGx : réglage d'usine : Bornes 1 et 2, rotation CW Bornes 1 et 3, rotation CCW GGx, HGx (entrée de tension ou entrée de courant) : réglage d'usine : 0 à 10 VCC, 0 à 20 mA, rotation CW avec augmentation du signal Sélectionnable par cavalier : 0 (2) à 10 VCC, 0 (4) à 20 VCC ou 0 (4) à 20 mA HGx Zéro réglable : 0 à 6 VCC, 0 à 12 VCC, ou 0 à 12 mA Plage de réglage réglable : 2 à 10 VCC, 4 à 20 VCC ou 4 à 20 mA GGx, HGx, JGx : L'action est sélectionnable par cavalier Direct (CW) ou Inversé (CCW) avec augmentation du signal. Impédance d'entrée GGx, HGx : Entrée de tension : 205 000 ohms pour 0 (2) à 10 V et 410 000 ohms pour 0 (4) à 20 V Entrée de courant : 500 ohms JGx : Entrée de potentiomètre : 1,8 mégohms Signal de rétroaction AGD : potentiomètre de rétroaction de 135 ohms AGE : potentiomètre de rétroaction de 1 000 ohms GGx, HGx : 0 à 10 VCC ou 2 à 10 VCC pour 90° (10 VCC à 1 mA) Correspond à la sélection de l'étendue du signal d'entrée. JGx : 0 à 10 VCC pour 90° (10 VCC à 1 mA) Caractéristiques nominales des commutateurs auxiliaires xGC : Deux commutateurs unipolaires à double direction (SPDT) évalués à 24 VCA 1,5 A inductif, 3,0 A résistif ; 35,0 VA maximum par commutateur, sortie mécanique de classe 2 (couple de fonctionnement) Série M9108 : 70 lb∙in (8 N∙m) pour une unité ; non destiné à une utilisation en tandem Série M9116 : 16 N∙m (140 lb∙in) pour une unité M9116 (en tandem) 32 N∙m (280 lb∙in) pour deux unités (GGx, HGx) Série M9124 : 24 N∙m (210 lb∙in) pour une unité M9124 (en tandem) 420 lb∙in (48 N∙m) pour deux unités (AGx, GGx, HGx) Série M9132 : 280 lb∙in (32 N∙m) pour une unité, M9132 (en tandem) 560 lb∙in (64 N∙m) pour deux unités (AGx, GGx) Indice de bruit audible 45 dBA à 1 m Plage de rotation 0 à 90° par incréments de 5 degrés, limité mécaniquement à 93° Temps de rotation M9108 : 30 secondes à 50 % de charge nominale, 25 à 50 secondes pour 0 à 70 lb∙in (0 à 8 N∙m) M9116 : 80 secondes à 50 % de charge nominale 70 à 115 secondes pour 0 à 140 lb∙in (0 à 16 N∙m) M9124 : 130 secondes à 50 % de charge nominale 115 à 175 secondes pour 0 à 210 lb∙in (0 à 24 N∙m) M9132 : 140 secondes à 50 % de charge nominale 115 à 205 secondes pour 0 à 280 lb∙in (0 à 32 N∙m)
