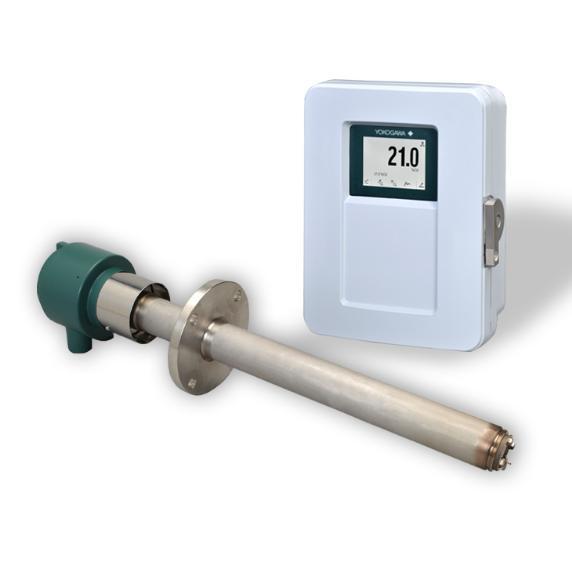

Yokogawa ZR22G analyseur d'oxygène/humidité en zirconium

• Aucun système complexe d’échantillonnage de gaz n’est requis ; Insérez la sonde directement dans le conduit/la fournaise pour mesurer les gaz de combustion chauds en continu.
• Principe de détection des cellules en zircone solide, prend en charge deux modes de mesure : concentration en oxygène et humidité de la vapeur à haute température.
• Réponse ultra-rapide : valeur de 90 % atteinte en 5 secondes, idéale pour le contrôle en boucle fermée de la combustion en temps réelYokogawa E....
• Large plage de mesure :
  • O₂ : 0,01 ~ 100 % en volume
  • Vapeur H₂O : 0 ~ 100 % en volume
  • Rapport de mélange : 0 ~ 1.000 kg/kgYokogawa E...

• Sonde standard : gaz de procédé 0 ~ 700°C
• Adaptateur haute température ZR22P en option : étend la plage de mesure jusqu'à 1800°C (option tube SiC pour températures extrêmement élevées)web-materi...

• Plage standard : -5 ~ +20 kPa
• Module de compensation de pression en option pour -0,725 ~ +36,3 psi de pression de four fluctuanteweb-materi...

• Température de fonctionnement ambiante de la sonde : -20 ~ +150°C
• Matériaux en contact avec le fluide : acier inoxydable SUS316, noyau en céramique de zircone
• Plusieurs longueurs d'insertion disponibles : 0,15 m/0,4 m/0,7 m/1,0 m jusqu'à 5,4 m, connexions à bride personnalisables
• Trois modes d'alimentation en air de référence : convection naturelle, air sec des instruments, alimentation en air à pression compenséeweb-materi...

• Précision de l'oxygène : ± 3 % FS pour 0 à 25 % en volume d'O₂ ; ±5 % FS pour 0 à 100 % en volume d'O₂
• Précision de l'humidité : ± 2 % en volume H₂O sous pression stable ; ±3 % en volume sous une fluctuation de ±2 kPa
• Faible dérive : dérive du zéro et de l'étendue ≤ ± 2 % FS par mois pour l'oxygène
• Répétabilité ≤ ±0,5 % FS pour une plage d'oxygène faible (0 à 5 % en volume)Yokogawa E...
• Le module de chauffage intégré stabilise automatiquement la température des cellules en zircone et élimine l'écart de mesure lors du démarrage à froid (temps de préchauffage de 20 minutes)Yokogawa E...

• Cellule de capteur en zircone amovible + ensemble chauffage : remplaçable sur site sans retirer la sonde complète du pipeline, réduit considérablement les temps d'arrêt et les coûts de maintenanceYokogawa E...
• Structure en T de refoulement en option pour éliminer l'accumulation de poussière, de cendres et de goudron sur la pointe de la sonde, prolongeant la durée de vie dans les gaz de combustion poussiéreux
• Entrée de gaz d'étalonnage accessible à l'avant pour l'étalonnage du gaz zéro/échelle sans démontage
• Boîtier à bride rotatif, orientation d'installation flexible pour les espaces industriels étroits

Lorsqu'il est associé au convertisseur ZR402G/ZR802G, options complètes de sortie de signal :

• Doubles sorties analogiques isolées 4-20 mA (charge maximale 550 Ω)
• Protocoles de communication numérique : HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Contacts de relais multicanaux : configurables pour alarme O₂ haute/basse, alerte de maintenance, état d'étalonnage, déclencheur de retour de flamme, signal de diagnostic de défautweb-materi...

Surveillance continue et en temps réel de l'état de santé de la sonde :

1. Avertissement de vieillissement et de dégradation de l'impédance des cellules en zircone
2. Détection de température anormale du radiateur
3. Alarme de manque de pression d'alimentation en air de référence
4. Encrassement de la surface de la sonde/blocage des cendres, rappel précoce
5. Journal complet des défauts stocké dans le convertisseur pour un dépannage traçable

• Le rappel de maintenance prédictive réduit la fréquence d'inspection hors ligne inutileYokogawa E...

• Norme ZR22G : protection IP66 industrielle générale
• Variante antidéflagrante ZR22S disponible, certifiée ATEX, FM, CSA, IECEx pour les zones de combustion dangereuses de classe I Div 1
• Conforme à la norme de sécurité IEC61010, certifié RoHS

1. Chaudière de centrale électrique, contrôle de l'oxygène des gaz de combustion des incinérateurs de déchets pour économiser l'énergie et réduire les NOx
2. Surveillance de l'atmosphère de cuisson de l'acier, de la céramique et des fours à faible teneur en oxygène
3. Four pétrochimique, optimisation de la combustion des fours de chauffage
4. Contrôle de l'humidité des étuves de séchage à haute température pour pâtes et papiers, aliments et textiles
5. Traitement thermique industriel, détection de l'atmosphère des fours de traitement thermique

1. Système d'échantillonnage éliminé : pas d'entretien régulier du refroidisseur, du filtre, de la pompe et du pipeline d'échantillonnage
2. Le capteur modulaire remplaçable réduit le coût des pièces de rechange
3. L'accessoire Blowback prolonge la durée de vie de la sonde dans les gaz poussiéreux
4. Le contrôle précis de l'oxygène améliore l'efficacité de la combustion, réduit la consommation de carburant et réduit les émissions de polluants d'échappement.
