1. Technologie de mesure de base et précision
Excitation propriétaire à double fréquence (exclusivité Yokogawa)
- Combine une excitation basse fréquence pour une excellente stabilité du point zéro et une excitation haute fréquence pour une forte capacité anti-bruit et une réponse rapideYokogawa E....
- Élimine les interférences sonores d'écoulement provenant des boues à haute concentration, des fluides à faible conductivité et du débit pulsé.
Précision de mesure de premier ordre
- Précision de base :±0,15 % du débit mesuré(plage d'étalonnage optimale); standard ±0,3% FS
- Répétabilité ≤ ±0,05 %
- Prend en charge la mesure de débit bidirectionnelle avec totalisateur avant/arrière
Spécifications de taille spécifiques au modèle (AXG050 DN50)
- Diamètre nominal : DN50 (2 pouces)

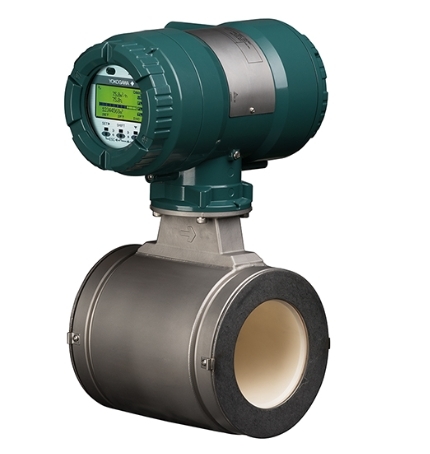

- Options de revêtement : tube PFA / céramique solide de haute pureté
- Sélections de matériaux multi-électrodes : SS 316L, Hastelloy, Tantale, Platine-Iridium, Carbure de tungstène pour les supports fortement corrosifs/abrasifsYCA Store
- Raccordements process : bride ASME Class150/300, plaquette, raccords sanitaires Tri-Clamp
2. Diagnostic intelligent et auto-vérification Total Insight (TI)
Auto-vérification complète à bord (aucun retrait de tuyau requis)
Effectuer le contrôle de santé du compteur sans le démonter du pipeline :
- Diagnostic d’adhésion des électrodes et de dégradation de l’isolation
- Surveillance en temps réel de la conductivité des fluides et du bruit d'écoulement
- Détection de défauts de bobine d'excitation, de câble de câblage et de circuit
- Stockage des journaux de pannes historiques pour la maintenance prédictive
Surveillance de l'état des processus
Suivez en permanence l'état du milieu pour avertir précocement du tartre, de la sédimentation ou du changement de composition du milieu, et réduisez les arrêts imprévusweb-materi....
Stockage des données et configuration rapide
- Mémoire intégrée + emplacement pour carte microSD : enregistrez tous les jeux de paramètres, courbes de tendance, enregistrements d'étalonnage
- Configurations de copie/restauration en un clic pour la mise en service des compteurs par lots
- Écrans d'affichage de tendances prédéfinis pour le débit, le total, la conductivité et la température
3. Certification de sécurité fonctionnelle
- Conforme à la norme de sécurité fonctionnelle CEI 61508
- Certifié SIL2 pour l'installation d'un seul compteur ; Certifié SIL3 pour une configuration redondante à deux compteurs
- Convient aux systèmes instrumentés de sécurité (SIS) dans les zones dangereuses chimiques, pétrolières et gazières et minièresYokogawa E...
4. Flexibilité des E/S multiples et de la communication numérique
Bornes de signal universelles
Max 4 canaux d'E/S configurables :
- Entrée/sortie analogique 4-20 mA
- Sortie impulsion/fréquence pour totalisation
- Entrée/sortie d'alarme d'état numérique
- Prise en charge de la saisie de la température pour le calcul du débit massique et des calories énergétiques
Protocoles numériques industriels (facultatif)
- Norme HART 7
- PROFIBUS PA
- EtherNet/IP
- FOUNDATION Fieldbus Intégration transparente avec les plateformes DCS, PLC et IoT industriel
5. Interface homme-machine (IHM) et opération facile
- Grand écran LCD multicolore rétroéclairé, grand angle de vision
- 9 langues mondiales (anglais, chinois, allemand, français, espagnol, russe, etc.)
- Assistant de démarrage étape par étape pour réduire le temps de mise en service
- Autorité de mot de passe d'opération à plusieurs niveaux pour éviter les erreurs d'utilisation
- Fonction d'alarme Squawk : le rétroéclairage clignote automatiquement lorsque des défauts se produisent
6. Performances mécaniques et environnementales robustes
Degré de protection
Boîtier du transmetteur : IP66 / IP67 ; Antidéflagrant Ex d, sécurité intrinsèque Certifications antidéflagrantes Ex ia pour les zones dangereuses de classe I Div 1
Large plage de fonctionnement
- Température moyenne : revêtement PFA -20 ~ +180 °C ; Liner céramique jusqu'à +200°C
- Température ambiante : -40 ~ +60°C
- Pression de conception jusqu'à ASME Class300
- Aucune perte de pression (conception de tube à passage intégral, aucune obstruction du débit)

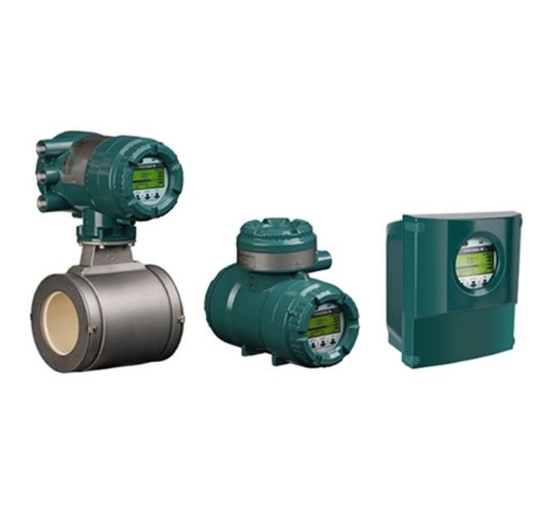

Deux formulaires d'installation

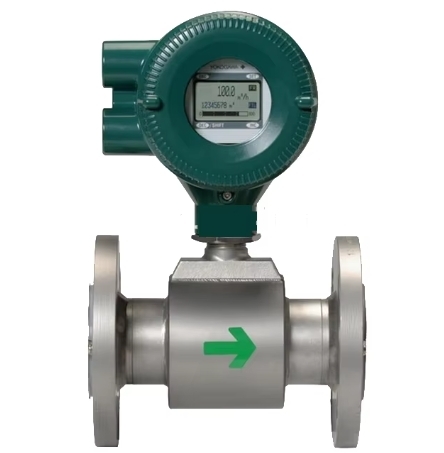

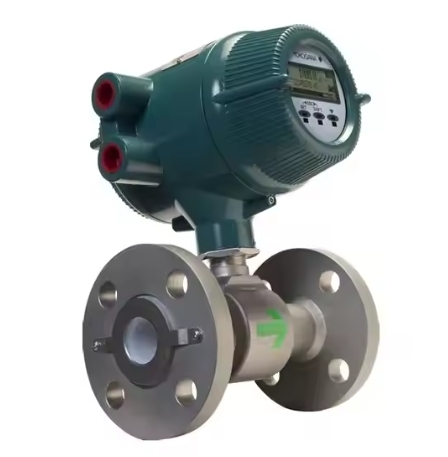

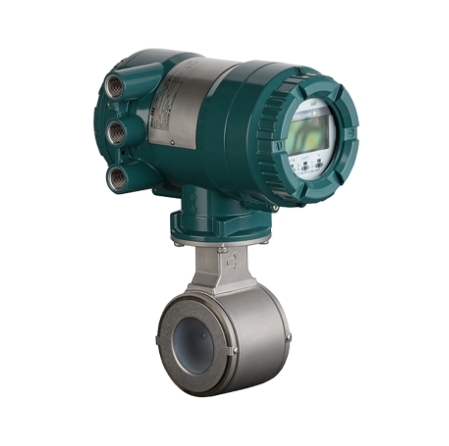

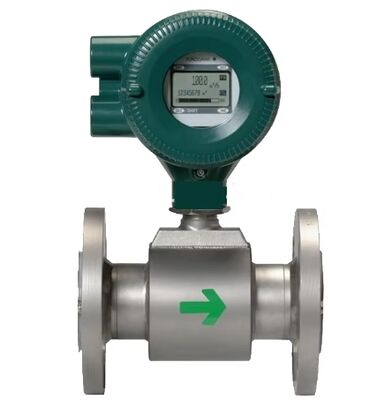

- Type intégré : Transmetteur monté directement sur le capteur DN50 (AXG050 intégral)

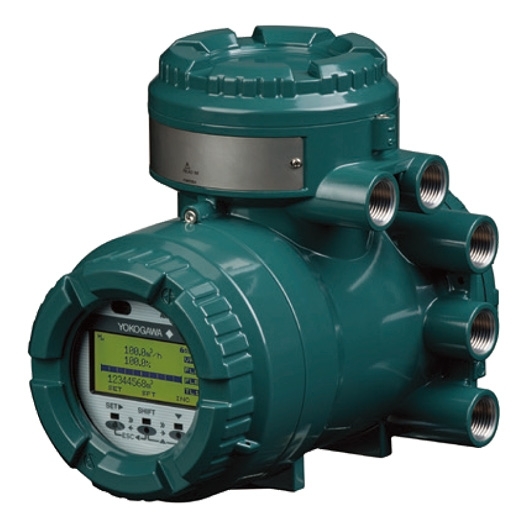

- Type divisé à distance : transmetteur et capteur séparés avec câble longue distance pour canalisations à haute température ou à espace étroit
7. Large compatibilité industrielle
Parfait pour mesurer les liquides conducteurs, notamment :
- Fluide chimique corrosif, solutions acides/alcalis
- Boues minières, liqueur noire de pâtes et papiers
- Eau produite par le pétrole et le gaz, eaux usées
- Médias sanitaires pour aliments et boissons (certification d'eau potable NSF61 disponible)
- Approvisionnement en eau municipal et traitement des eaux usées
8. Avantages du coût total de possession (TCO)
- Aucun étalonnage du zéro de routine requis grâce au point zéro stable à double fréquence
- L'autodiagnostic intégré réduit la fréquence des inspections hors ligne
- La configuration par lots de cartes SD réduit les heures d'ingénierie sur le terrain
- Le revêtement en céramique/PFA résistant à l'usure prolonge la durée de vie des supports abrasifs
- Principe de mesure sans contact avec le fluide, aucune pièce mobile, entretien minimal
