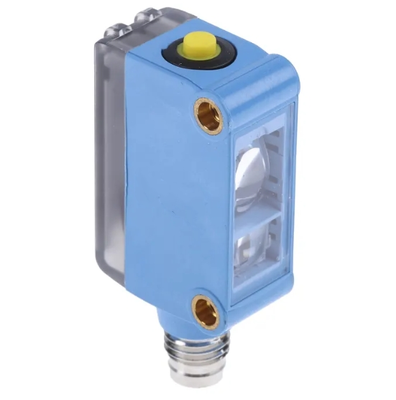

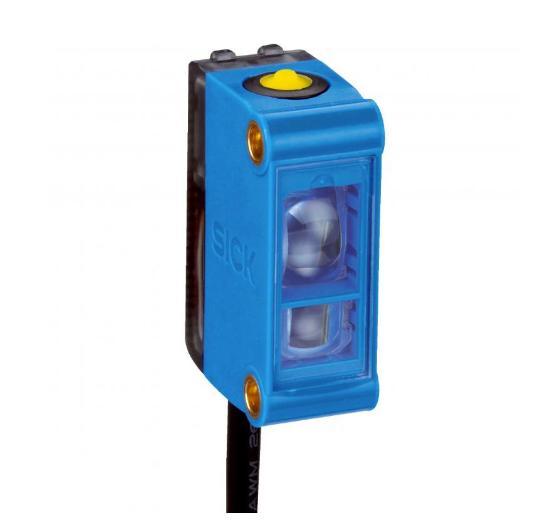

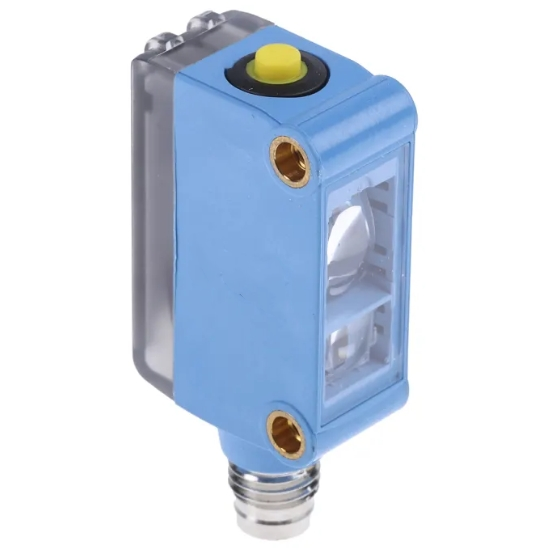

Sensor de détection de contraste de la maladie KTM-WP11282P Sensor d'identification de la maladie

KTM-WP11282P est unCapteur de marque de contraste de couleur RVBde la série SICK KTM Prime, spécialement conçue pour la détection des marques d'enregistrement d'impression d'emballages, le positionnement des étiquettes et la discrimination du contraste des matériaux sur les lignes de production automatisées à grande vitesse. Il adopte une source de lumière RVB tricolore et un algorithme d'échelle de gris de haute précision pour identifier de manière stable les marques de faible contraste, les films d'emballage brillants et les arrière-plans imprimés complexes.

• Source de lumière : LED tricolore RVB (bleu 470 nm / vert 525 nm / rouge 625 nm)
• Distance de détection nominale :12,5 mm, tolérance ±3 mm
• Dimension du spot: spot lumineux en forme de bande de 1,6 mm * 9,5 mm
• Résolution en niveaux de gris : reconnaissance des niveaux de gris haute définition sur 20 niveaux
• Durée de vie des LED : 100 000 heures à une température ambiante de 25 ℃

• Tension d'alimentation : DC 12 V ~ 24 V (tolérance -10 % ~ +20 %), ondulation ≤ 5 Vpp
• Consommation de courant : ＜ 50 mA
• Temps de réponse : 32 µs ; fréquence de commutation jusqu'à15 kHz; gigue du signal ≤15 µs
• Type de sortie : sortie transistor PNP, courant de charge maximum 50 mA
• Mode de commutation : lumière allumée/obscurité configurable
• Protections intégrées : protection contre l'inversion de polarité, protection contre les courts-circuits de sortie, suppression des impulsions anti-interférences
• Temporisation de coupure fixe : 32 ms ; apprendre les paramètres enregistrés dans la mémoire non volatile

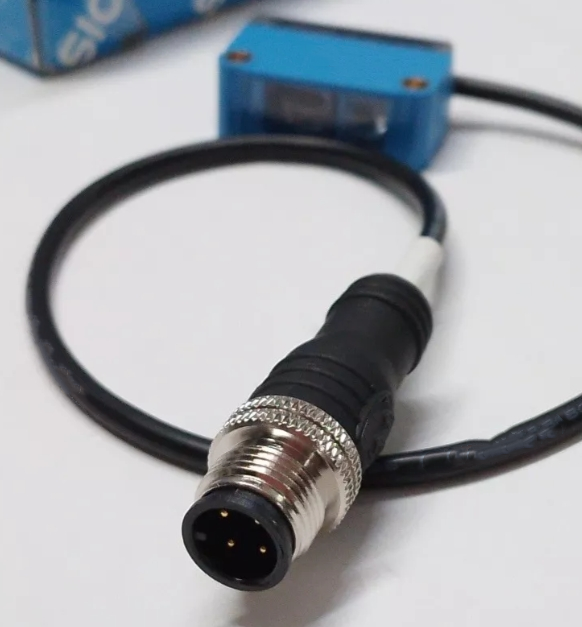

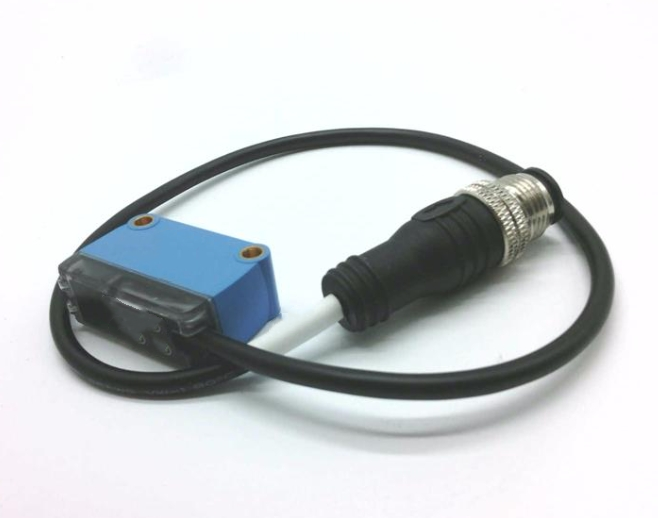

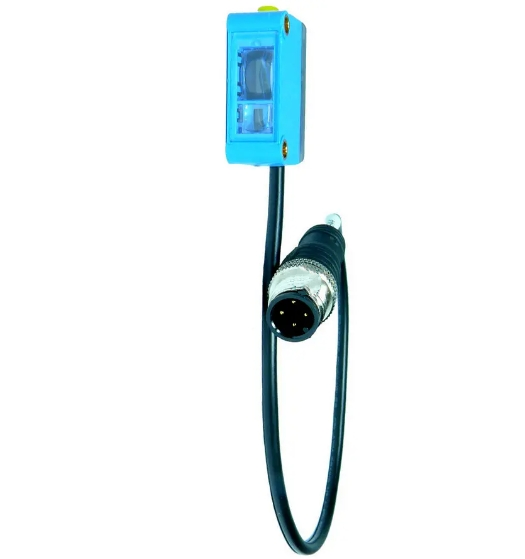

• Câble : Câble intégré de 0,2 m avec connecteur mâle M12 à 4 broches
• Matériau du boîtier : plastique ABS ; matériau de la lentille : PMMA
• Indice de protection :IP67 étanche à la poussière et à l'eau
• Température de fonctionnement : -10 ℃ ~ +55 ℃ ; température de stockage : -20 ℃ ~ +75 ℃
• Poids net : seulement 20 g, format mini ultra-compact

• Indicateurs d'état : LED verte pour l'alimentation ; LED jaune pour l'état de la sortie de commutation
• Plusieurs méthodes d'apprentissage :
  1. Apprentissage statique à deux points du bouton intégré
  2. Apprentissage dynamique et automatique des seuils
  3. Apprentissage à distance par fil ET externe, prenant en charge le réglage des paramètres à distance du PLC

1. Détection adaptative RVB tricolore, forte adaptabilité aux marques complexes

   Commutez automatiquement la source de lumière rouge/verte/bleue pour trouver le canal de contraste optimal. Il peut détecter des marques de couleur pâles, des arrière-plans imprimés multicolores, des films transparents et des matériaux d'emballage brillants réfléchissants que les capteurs monochromes ordinaires ne peuvent pas identifier, réduisant ainsi considérablement le taux d'erreur de détection.

2. Réponse ultra-rapide pour les lignes de production à grande vitesse

   Un temps de réponse ultra-court de 32 µs et une fréquence de commutation élevée de 15 kHz s'adaptent parfaitement aux équipements d'impression, de refendage, d'étiquetage et de fabrication de sacs à grande vitesse, réalisant un suivi et un positionnement stables sans décalage ni marques manquantes.

3. Plusieurs méthodes d'enseignement flexibles pour un débogage facile sur site

   Prend en charge l'enseignement des boutons locaux et l'enseignement à distance par fil externe. Les opérateurs peuvent terminer le réglage du seuil sur la machine, ou l'ordinateur supérieur peut configurer les paramètres à distance sans démonter le capteur, ce qui est pratique pour le changement de format d'équipement et la mise en service par lots.

4. Mini structure compacte et légère pour un espace d'installation étroit

   Très petit volume et seulement 20 g de poids, facile à installer sur les bras mécaniques, les petits luminaires et les positions d'installation limitées des machines d'emballage ; Trous de fixation filetés standard pour un montage rapide du support.

5. Étanchéité industrielle IP67 et protection complète des circuits

   Le boîtier IP67 résiste à la poussière d'atelier, aux éclaboussures d'eau et aux légers brouillards d'huile. La protection des circuits multicouches empêche les dommages dus aux erreurs de câblage et aux surtensions, s'adaptant ainsi aux environnements difficiles des usines d'emballage.

6. Anti-interférence stable et longue durée de vie

   Le filtre anti-interférence numérique élimine les fluctuations du signal causées par le scintillement de la lumière ambiante et les vibrations mécaniques. La LED RVB longue durée réduit la fréquence de maintenance et le coût de remplacement des pièces de rechange pour un fonctionnement continu 24h/24 et 7j/7.

7. Interface industrielle standard avec une excellente compatibilité

   La sortie PNP correspond aux modules PLC, servo-contrôleur et compteurs traditionnels ; Le connecteur standard M12 à 4 broches est universel pour les accessoires de câblage d'automatisation industrielle.

• Suivi des marques de repérage pour presses à imprimer, machines à refendre et machines à plastifier
• Détection et positionnement d'étiquettes pour étiqueteuses
• Confirmation de la position de découpe et de scellage des sacs d'emballage
• Comptage et inspection des matériaux des lignes de conditionnement pharmaceutique, alimentaire et chimique quotidien
• Reconnaissance des bords et des marques de couleur des films d'emballage flexibles
