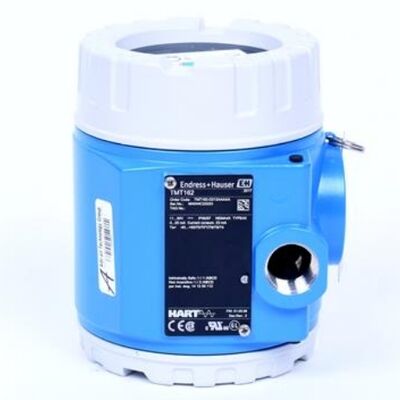

Transmetteur de température Endress+Hauser TMT162-A21331BAE avec deux entrées de capteur universelles
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Endress+Hauser |
| Certification | CCC,CE |
| Numéro de modèle | TMT162-A21331BAE |
| Quantité de commande min | 1 |
| Prix | $1370 |
| Détails d'emballage | emballage d'origine |
| Délai de livraison | 5-8 jours ouvrables |
| Conditions de paiement | LC, D/A, D/P, T/T |
| Capacité d'approvisionnement | 100pc/mois |
Détails sur le produit
| Sortir | 4 ... 20 mA | Alimentation auxiliaire | 11,5...42 V CC (HART) |
|---|---|---|---|
| Taux de transmission des données | 31,25 kBit/s | valeur configurable | -40 à +85 °C (-40 à +185 °F) |
| Mettre en évidence | Émetteur de température Endress+Hauser TMT162,émetteur de température avec entrée de capteur universel,manomètre différentiel avec garantie |
||
Description de produit
1. Vue d' ensemble du produit
Le TMT162-A21331BAE est unÉmetteur de température de champ universel HART® à deux canauxde la série iTEMP d'Endress+Hauser, conçue pour la conversion de température sur site, la transmission de signaux et la surveillance des capteurs dans les usines de traitement industriel.Ce modèle spécifique est équipé d'un boîtier en aluminium, affichage rotatif rétroéclairé, isolation galvanique et certification complète des zones dangereuses, prenant en charge des entrées de capteurs doubles indépendantes pour les signaux RTD, thermocouple, résistance et mV.Il convertit des signaux de capteurs de température de plusieurs types en sortie analogique standard de 4 ‰ 20 mA avec communication numérique HART, compatible avec les communicateurs portatifs, les systèmes DCS et PLC pour la configuration à distance et les gestionnaires de diagnostic.
2Caractéristiques techniques essentielles
Entrée universelle à double capteur
- Prend en charge 2 canaux de mesure indépendants pour les RTD Pt100/Pt1000, tous les thermocouples standard (K/J/T/S/R/B/E/N), la résistance (Ω) et les capteurs de millivolt (mV)
- Fonctions à double canal: valeur moyenne, calcul de la différence, comparaison de la redondance des capteurs pour la sécurité des processus critiques
- Haute précision de mesure: ≤0,1 K pour Pt100 dans des conditions de fonctionnement normales, excellente stabilité à long terme
Communication HART et performances électriques
- Protocole HART 7 standard, sortie analogique évolutive de 4 20 mA; prend en charge le mode multi-goutte
- Large plage d'alimentation électrique: 11,5 ⋅ 42 V CC, protection contre la polarité inverse, courant de charge maximal ≤ 23 mA
- Isolement galvanique de 2 kV entre l'entrée du capteur et la sortie de courant, élimine les interférences de la boucle de terre
- Protection d'écriture à double paramètre: verrouillage du commutateur DIP matériel + verrouillage du mot de passe logiciel pour éviter toute modification non autorisée
- Des valeurs de courant de défaut configurables conformes à la norme NAMUR NE43 pour l'interruption du capteur/alarme de court-circuit
Pour les appareils à moteur à commande numérique:
- Résistance à la poussière et aux éclaboussures

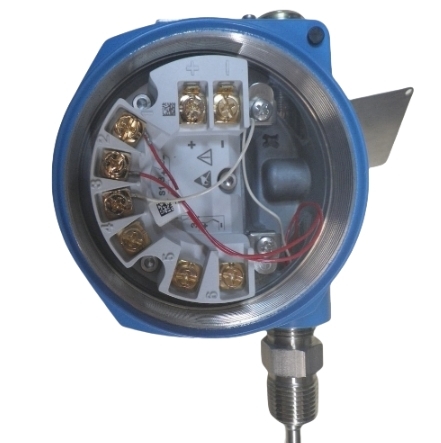

- Compartiment séparé pour les terminaux de câblage et le compartiment électronique, empêche l'humidité du câblage de contaminer les circuits imprimés

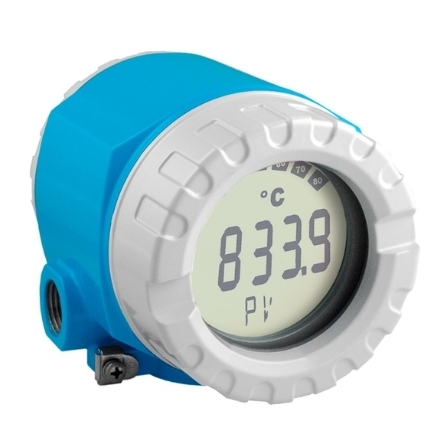

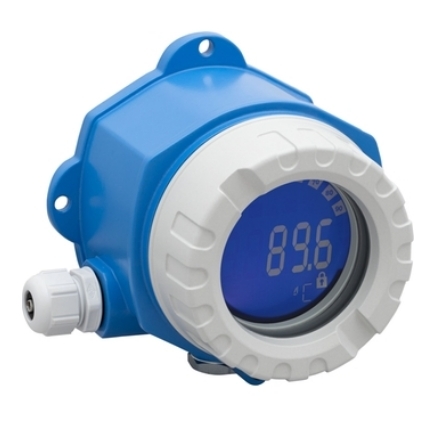

- Affichage LCD rétroéclairé rotatif intégré (réglable à 90°), affiche la valeur mesurée, le graphique à barres, l'état du canal et les codes de diagnostic
- Ports de glande de câble multiples pour le câblage de champ flexible; module électronique compact en pot résistant aux vibrations et à l'humidité
- Température ambiante de fonctionnement: -40 °C à +85 °C
Certifications mondiales de sécurité dangereuse et fonctionnelle
- Approbation à l'épreuve des explosions par ATEX, IECEx, FM, CSA (Ex ia / Ex d / à l'épreuve de l'allumage par poussière) pour les zones dangereuses de la zone 0/1/2
- SIL 2 certifié selon la CEI 61508 pour les systèmes de sécurité instrumentés (SIS), répond aux normes industrielles ESD et EMC
- Approbation maritime disponible pour les applications pétrolières et gazières offshore
Fonction diagnostique NAMUR normalisée
Autodiagnostic conforme à la norme NAMUR NE107, identifie automatiquement:
- Circuit ouvert du capteur, court-circuit, mesure hors plage
- Défaillance du matériel de l'émetteur, anomalie de l'alimentation
- Erreur de mémoire, erreur de communication; codes de diagnostic lisibles par écran ou communicateur HART
3Principaux avantages
-
La compatibilité des capteurs universels à double canal réduit les stocks de pièces de rechange
Un seul émetteur prend en charge tous les capteurs de température traditionnels, ce qui permet la surveillance de la température en deux points, le calcul de la température différentielle et la vérification des capteurs redondants,réduire les coûts des achats et des stocks.
-
Logement robuste à deux compartiments pour des conditions d'atelier difficiles
Des câbles et des chambres électroniques séparés isolent l'humidité, la poussière et les gaz corrosifs; une carte de circuit imprimé entièrement en pot offre des performances antivibrations supérieures pour les sites chimiques, électriques et miniers.
-
L'isolation élevée élimine l'erreur de mesure de la boucle de terre
L'isolation galvanique de 2 kV entre le côté du capteur et le côté de sortie résout la dérive du signal causée par la différence de potentiel dans le câblage du champ multi-capteurs, assurant des lectures de température stables.
-
Fonctionnement local et à distance pratique
- Local: LCD rétroéclairé rotatif pour une lecture directe sur place sans outils portatifs
- Télécommande: configurable via la série Field Xpert SFX, le communicateur HART 475 ou un logiciel PC; réglage à distance des paramètres, étalonnage et requête de défaut
-
Certifications complètes de sécurité pour les industries de procédés critiques
L'homologation combinée à l'épreuve des explosions, SIL 2 et marine couvre les raffineries, les produits pétrochimiques, les centrales électriques et les plates-formes offshore, répondant aux exigences internationales d'audit de la sécurité.
-
Un diagnostic intelligent riche réduit les temps d'arrêt de maintenance
Les codes de défaut standard NAMUR localisent rapidement une défaillance du capteur ou de l'émetteur, réduisant le temps d'inspection pour les équipes de maintenance sur le terrain; le réglage des paramètres verrouillable empêche un dysfonctionnement sur place.
-
Large plage de tension et protection robuste du circuit
Fonctionne de manière stable avec une alimentation industrielle en courant continu instable; la surtension intégrée, la connexion inverse et la protection contre les courts-circuits prolongent la durée de vie dans des environnements électriques complexes.
4. Scénarios d'application typiques
- Surveillance de la température des réacteurs, des pipelines, des fours et des réservoirs de stockage dans les usines chimiques et pétrochimiques
- Mesure de la température de la chaudière, de la turbine et de l'eau d'alimentation de la centrale
- Détection de la température des zones dangereuses de pétrole et de gaz à terre et en mer
- Régulation de la température des procédés alimentaires, pharmaceutiques et hygiéniques
- Surveillance de la boucle de température industrielle dans les secteurs du traitement des eaux, de la métallurgie et de l'exploitation minière
- Systèmes de sécurité instrumentés (SIS) de verrouillage de protection contre la surtempérature
