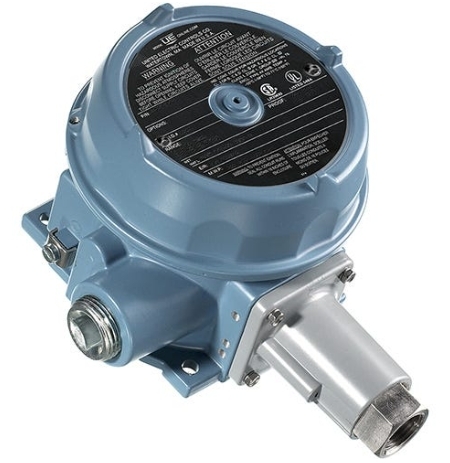

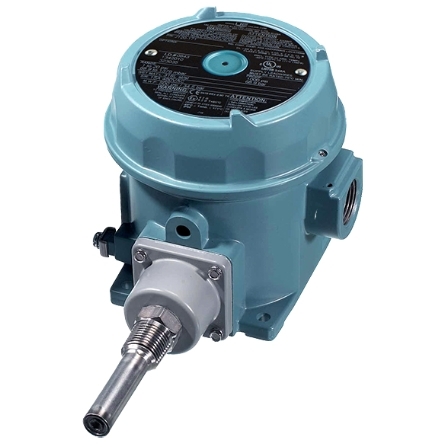

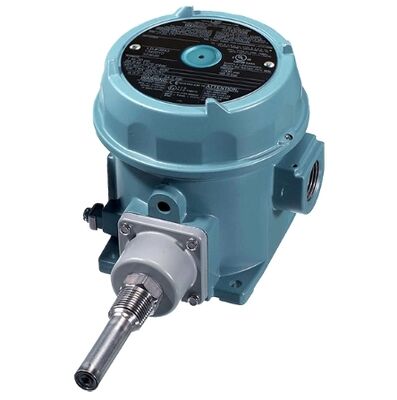

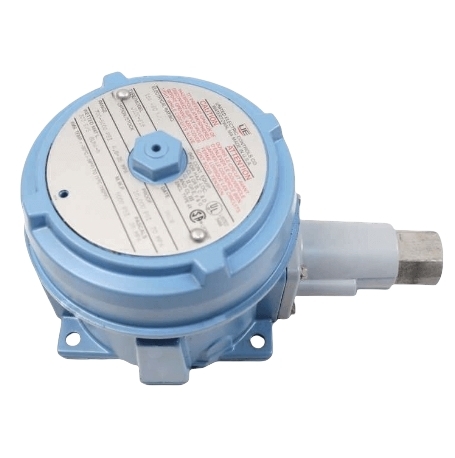

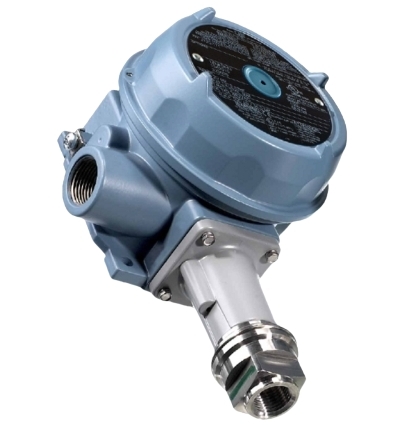

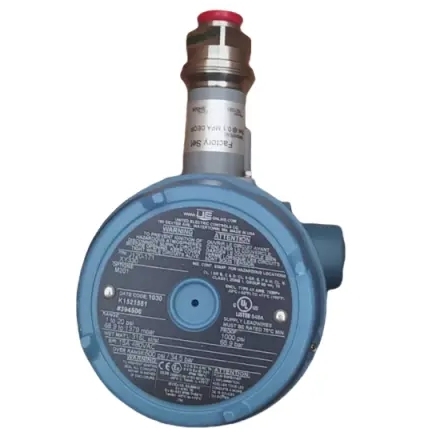

Pressostat et température J120-612 série UE 120

Le J120-612 est un pressostat antidéflagrant robuste de la célèbre série 120 de l'UE, spécialement conçu pour la surveillance haute pression et le contrôle de verrouillage de sécurité dans les environnements industriels dangereux. Il adopte une structure de détection de pression de type piston avec réglage interne du point de consigne, fournissant une sortie de commutation mécanique fiable pour la protection contre les surpressions, le contrôle de la pompe/compresseur et le déclenchement d'alarme de processus. Certifié conforme aux normes mondiales sur les atmosphères explosives, il est largement adopté dans les secteurs du pétrole et du gaz, de la pétrochimie, de l'énergie et des machines lourdes, où une surveillance robuste à haute pression est obligatoire.

• Plage de points de consigne réglable : 125 ~ 3 000 psi (8,6 ~ 206,8 bar)
• Bande morte réglable : 40 ~ 250 psi (2,8 ~ 17,2 bar)
• Pression d'épreuve maximale : 6 000 psi (413,7 bar)
• Pression nominale d'éclatement : 10 000 psi (689,5 bar)
• Mécanisme de détection : piston en acier inoxydable 303 avec joint Buna-N (pièces en contact standard)
• Raccordement process : filetage femelle 1/4" NPT

• Boîtier : aluminium moulé sous pression avec revêtement en poudre époxy, NEMA 4X, classé IP66
• Classement des emplacements dangereux : Classe I Div.1/2, Classe II Div.1/2 ; Ex d IIC T6 antidéflagrant

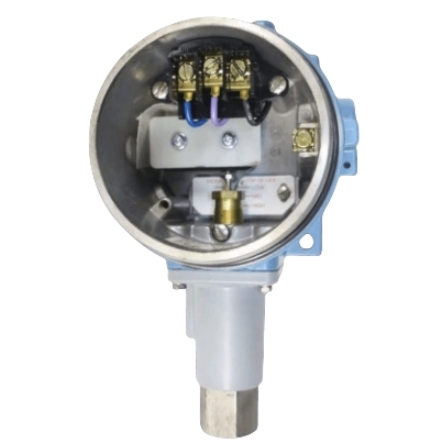

• Entrées électriques : deux ports de conduit NPT 3/4" avec bornier intégré pour un câblage facile
• Méthode de réglage : réglage du point de consigne par vis hexagonale interne avec couvercle verrouillable pour éviter toute altération
• Résistance aux vibrations et aux chocs : maintient un point de consigne stable sous 2,5 G (vibrations de 5 à 500 Hz) et une charge de choc de 15 G
• Température ambiante de fonctionnement : -40°C ~ +75°C

• 15 A résistif / 2 A inductif à 125/250/480 VAC
• 2 A résistif / 1 A inductif à 24–30 VCC
• Configuration du commutateur : contact SPDT unique (câblage réversible NO/NC)
• Mises à niveau facultatives : double commutateur DPDT, contacts de commutateur hermétiquement scellés

cULus, ATEX, IECEx, CE ; Certifié SIL 2 (compatible SIL 3) pour les systèmes de sécurité fonctionnelleKélé

1. Conception à piston haute pression pour les fluides industriels lourds

   Le capteur à piston en acier inoxydable 303 résiste à une pression extrême du système jusqu'à 6 000 psi et à une pression d'éclatement de 10 000 psi, parfaitement adapté à la surveillance de l'hydraulique, de la vapeur, des gaz à haute pression et des fluides de traitement lourds, dépassant largement la limite de pression des interrupteurs à membrane.

2. Conformité totale aux zones antidéflagrantes et dangereuses

   Le boîtier antidéflagrant de classe I, division 1, élimine les risques d'inflammation dans les environnements de gaz, de vapeurs et de poussières inflammables ; Les approbations mondiales ATEX/IECEx/cULus permettent un déploiement universel dans les raffineries internationales, les usines chimiques et les installations offshore.

3. Réglage interne inviolable avec couvercle verrouillable

   Le réglage interne du point de consigne associé à un couvercle de boîtier verrouillable évite toute modification non autorisée des paramètres sur site, garantissant ainsi des seuils de sécurité cohérents pour un fonctionnement sans surveillance à long terme.

4. Boîtier robuste toutes saisons avec deux ports de câblage

   Le boîtier en aluminium moulé avec revêtement époxy offre une protection NEMA 4X/IP66 contre la pluie, la poussière, le brouillard d'huile et l'atmosphère corrosive de l'atelier. Deux ouvertures de conduit NPT 3/4" séparées simplifient la disposition du câblage sans boîtes de jonction supplémentaires.

5. Large bande morte réglable pour une logique de contrôle flexible

   La bande morte entièrement réglable de 40 à 250 psi permet aux ingénieurs de personnaliser l'hystérésis d'activation/désactivation, évitant ainsi les vibrations fréquentes des pompes, des compresseurs et des soupapes de sécurité sous des charges de pression fluctuantes.

6. Qualification de sécurité fonctionnelle SIL 2

   Validé pour les systèmes instrumentés de sécurité (SIS), il répond aux normes strictes de sécurité industrielle en matière d'arrêt d'urgence (ESD) et de boucles de protection contre les surpressions, réduisant ainsi les risques opérationnels et les coûts d'audit de conformité.

7. Longue durée de vie avec un minimum d'entretien

   L'ensemble de détection à piston entièrement métallique résiste à l'abrasion des milieux contenant de fines particules ; Le module de contact scellé élimine la contamination par la poussière, supportant des années de fonctionnement continu 24h/24 et 7j/7 avec uniquement un étalonnage périodique.

• Verrouillage de sécurité contre la surpression du système hydraulique haute pression
• Surveillance de la pression des pipelines de pétrole et de gaz et arrêt d'urgence
• Protection des réacteurs pétrochimiques, des chaudières à vapeur et des compresseurs
• Alarme concernant la turbine de la centrale électrique, l'eau d'alimentation et la boucle haute pression
• Contrôle de la pression des machines lourdes, des presses hydrauliques et des équipements miniers
• Raffinerie, usine chimique Systèmes instrumentés de sécurité SIS
• Alarme de pression pour plate-forme offshore et zone de processus inflammable
