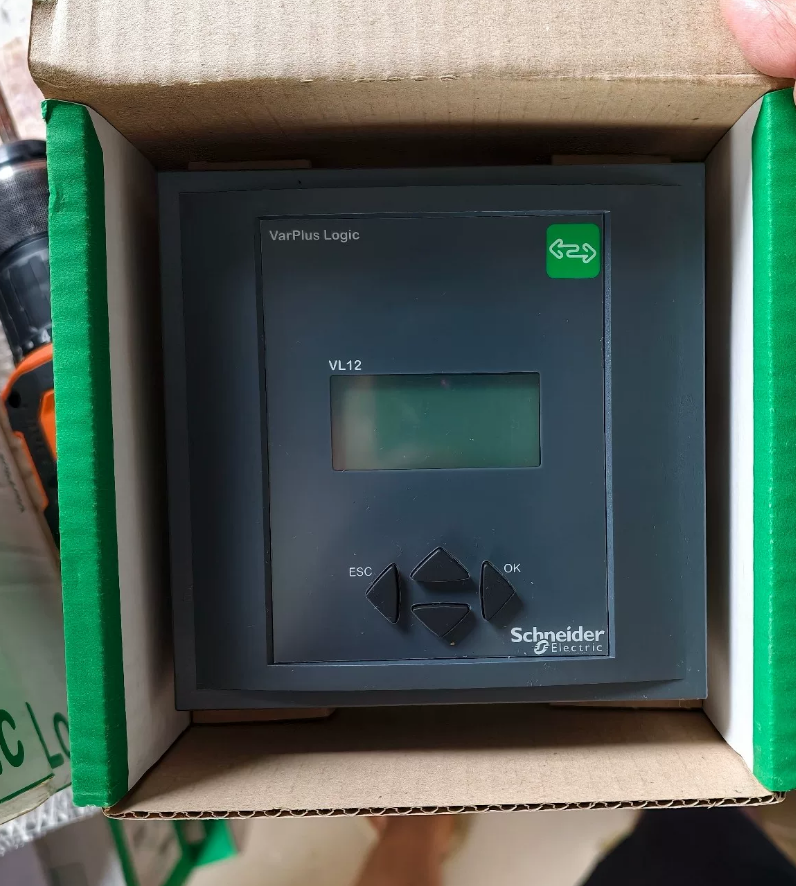

Le nouveau contrôleur de puissance original SCHNEIDER VPL12N est en stock.

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
Lieu d'origine Allemagne
Nom de marque SCHNEIDER
Numéro de modèle VPL12N
Quantité de commande min 2
Prix USD＄520
Détails d'emballage emballage d'origine
Délai de livraison En stock
Conditions de paiement LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement 10 pièces
Détails sur le produit
Laisser un message
Description de produit



Caractéristiques

Principal
Gamme PowerLogique

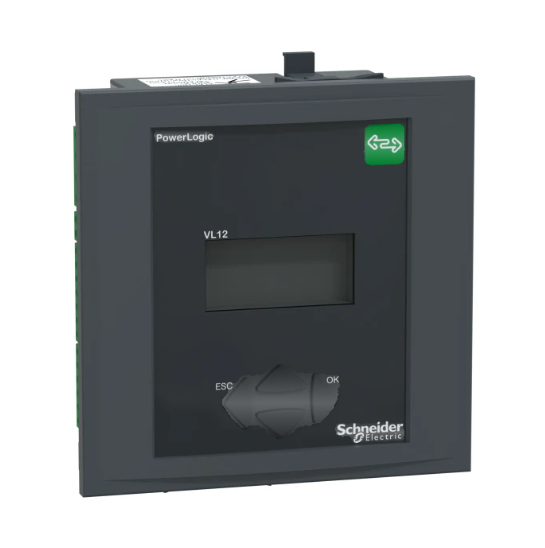

Nom du produit Contrôleur PowerLogic PFC
Type de produit ou de composant Contrôleur de facteur de puissance
Nom abrégé de l'appareil VPL12
Complémentaire
Nombre de contacts de sortie pas à pas 12
[Us] tension d'alimentation nominale 90...550 V CA
<= 999 kV AC avec TT externe
Courant de mesure 0…5 A
Tension de mesure 90…550 V CA 50/60 Hz
Mode de fonctionnement Manuel ou automatique
Nombre de quadrants de fonctionnement pour application générateur 4
Connexion de l'appareil Communication Modbus RS485
Fonction d'entrée Interrupteur 1 x contact sec
Code couleur Façade gris foncé RAL 7016
Type d'affichage Écran LCD rétroéclairé
Taille d'affichage 56x25mm
Fonction disponible Programmation manuelle
Initialisation automatique
Détection automatique
Programmation avancée (expert)
N'importe quelle séquence d'étapes
Type de mesure Facteur de puissance et déplacement PF (signé, quatre quadrants)
Distorsion harmonique totale du courant THD (I)
Facteur de puissance moyen sur toute la durée de vie
Température maximale
Courant de phase I1, I2, I3 RMS en charge
Puissance active P, P1, P2, P3 en charge
Puissance réactive Q, Q1, Q2, Q3 en charge
Puissance apparente S, S1, S2, S3 en charge
Tension U21, U32, U13, V1, V2, V3 en charge
Type de mesure Surcharge de courant du condensateur Irms/I1
Harmonique de tension individuelle
Facteur de puissance
Temps de fonctionnement
Cosφ
Température ambiante à l'intérieur de la cellule
Tan φ
Informations affichées Nombre de cycles de commutation par étape
Taille de pas individuelle en kVAr
Capacité de pas restante en %

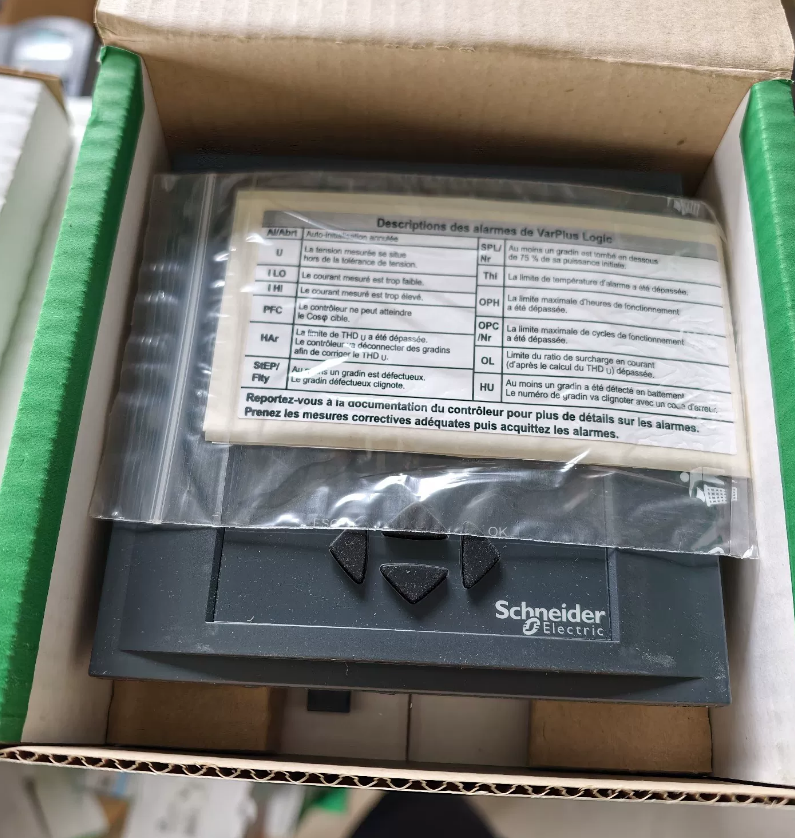

Type d'alarmes Perte de puissance pas < 75 %)contact message et alarme + pas bloqué
Etape en pannemessage et contact d'alarme + étape bloquée
Courant élevé > 6 A CT)message et contact d'alarme
Message de chasse (régulation instable) et contact d'alarme + étape bloquée
Faible courant < 15 mA CT)message et contact d'alarme
Message de surcompensation et contact d'alarme
Surcharge de courant de condensateur (Irms/I1) > 130 % I1)message et contact d'alarme + étape désactivée
Surchauffe 50 °C)message et contact d'alarme + étape désactivée
Surchauffe 30 °C) interrupteur de ventilateur
Surtension +/- 10 %)message et contact d'alarme + commande arrêtée
Distorsion harmonique totale > 7 %)contact de message et d'alarme + étape désactivée
Enregistrement des données 5 alarmes
Alarme des heures de fonctionnement 100 000 h sans entretien
Compteur d'alarme opérationnel 65 000 cycles sans entretien
Type d'entrée Phase à phase
Phase à neutre
Insensible à la polarité du TC
Insensible à la polarité de rotation de phase
Entrée courant CT...X/5 A et X/1 A
Type de sortie Relais de commande 0,2 A 110 V DC
Relais de commande 1 A 48 V DC
Relais de commande 2 A 400 V AC 50/60 Hz
Relais de commande 1 A 24 V DC
Relais de commande 5 A 250 V AC 50/60 Hz
Relais de commande 5 A 120 V AC 50/60 Hz
Ventilateur 5 A 250 V CA 50/60 Hz
Ventilateur 1 A 48 V CC
Relais d'alarme 5 A 250 V AC 50/60 Hz
Relais d'alarme 1 A 48 V DC
Maximum à la borne commune 10 A
Mode de fonctionnement des paramètres Automatique
Manuel
Type de réglage Choix de programmes pas à pas automatique
Choix de programmes pas à pas LIFO
Choix de programmes pas à pas linéaires
Délai entre 2 commutations successives sur le même pas 5...1200 s
Programmation étape configuration auto
Programmation de configuration d'étape désactivée
Programmation de configuration d'étape corrigée
Cible cos phi 0,7 inductif...0,7 capacitif
Cible cos phi double cos φ
Précision des mesures Tension +/- 1 %
Courant +/- 1 %
Fréquence +/- 1 %
Énergie (P,Q,S) +/- 2 %
Cos φ +/- 2 %
Distorsion harmonique totale en tension THD (U) +/- 2 %
Harmonique de tension individuelle +/- 3 %
Température +/- 3 °C
Plage de temporisation 1...6500 s à la reconnexion)
1...6500 s en réponse)

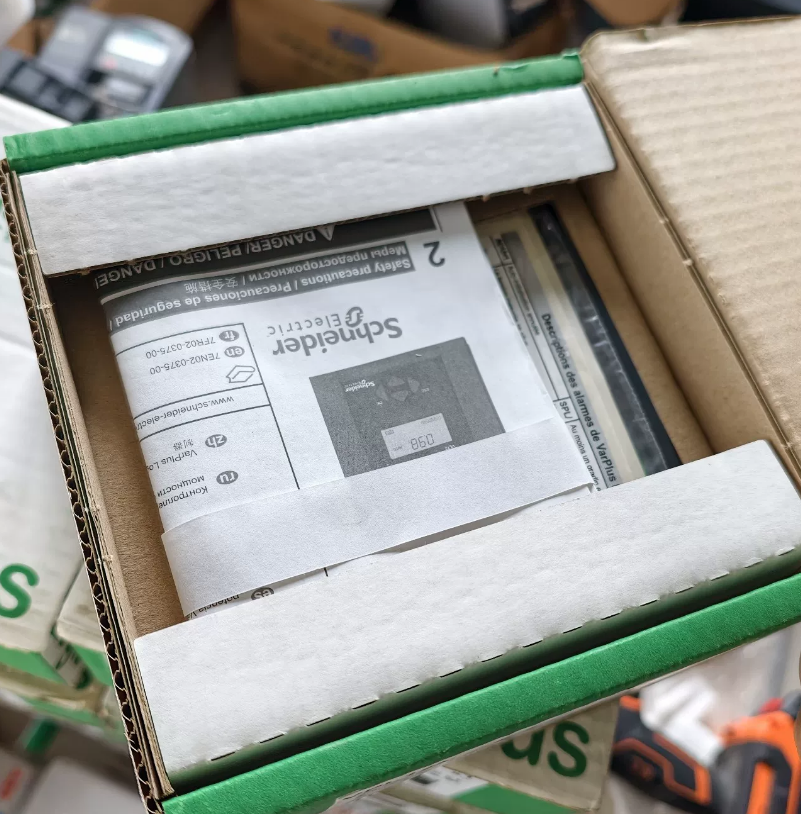

Équipement fourni Manuel d'utilisation
Mode de montage Encastré
Support de montage Panneau 0,04 à 0,1 po (1 à 3 mm)
Emplacement de montage En armoire
Dimensions de découpe 138x138mm
Hauteur 5,7 po (144 mm)
Largeur 5,7 po (144 mm)
Profondeur 2,3 po (58 mm)
Poids du produit 1,3 lb (États-Unis) (0,6 kg)
Code de compatibilité VPL12
Environnement
Normes CEI 61000-6-4
UL 61010-1
EN 61010-1
CEI 61000-6-2
CEI 61326-1
Certifications de produits CAE
NTL
cNRTL
CE
Degré de protection IP Face avant IP41
Face arrière IP20
Altitude de fonctionnement <= 6 561,68 pieds (2 000 m)
Température de l'air ambiant pour le fonctionnement -4…140 °F (-20…60 °C)
Température de l'air ambiant pour le stockage -40…185 °F (-40…85 °C)
Détails de commande et d'expédition
Catégorie US1DE2C00050
Calendrier des remises DE2C
GTIN 3606480800115
Retournabilité Oui
Pays d'origine DE

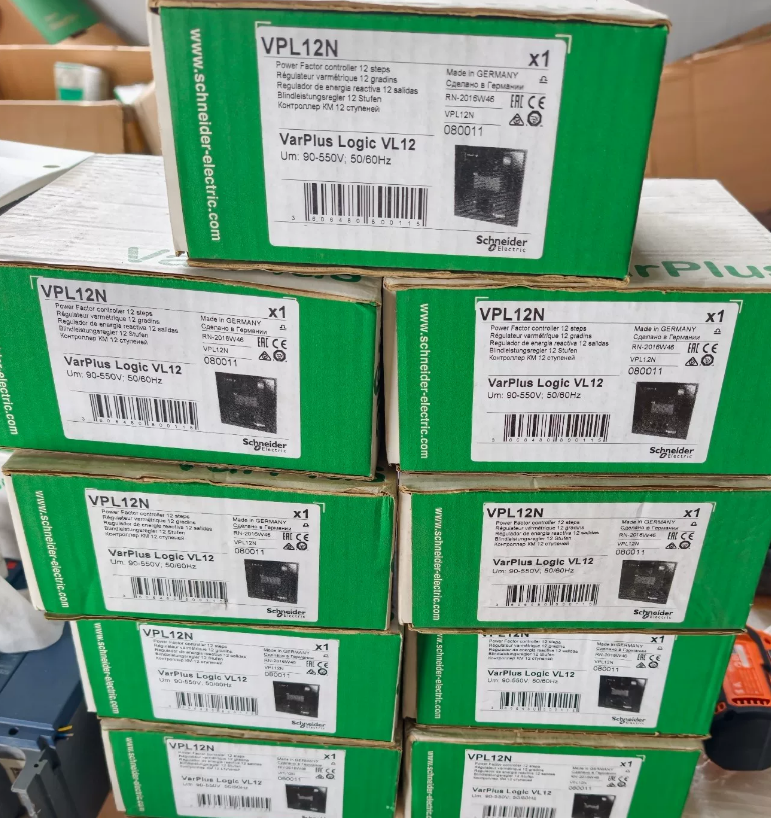

Unités d'emballage
Unité Type de colis 1 PCE
N°. d'unités en paquet. 1
Colis 1 Hauteur 3,622 pouces (9,200 cm)
Colis 1 Largeur 6,969 po (17,700 cm)
Paquet 1 Longueur 7,244 po (18,400 cm)
Poids du colis (Lbs) 25,644 onces (727,000 g)
Unité Type de colis 2 S03
Nombre d'unités dans le package 2 8
Colis 2 Hauteur 11,811 po (30 000 cm)
Paquet 2 Largeur 11,811 po (30 000 cm)
Longueur du paquet 2 15,748 pouces (40,000 cm)
Colis 2 Poids 13,569 livres (États-Unis) (6,155 kg)
Unité Type de colis 3 P06
Nombre d'unités dans le package 3 64
Colis 3 Hauteur 29,528 po (75 000 cm)
Paquet 3 Largeur 23,622 po (60 000 cm)
Longueur du paquet 3 31,496 pouces (80,000 cm)
Colis 3 Poids 128,768 livres (États-Unis) (58,408 kg)
