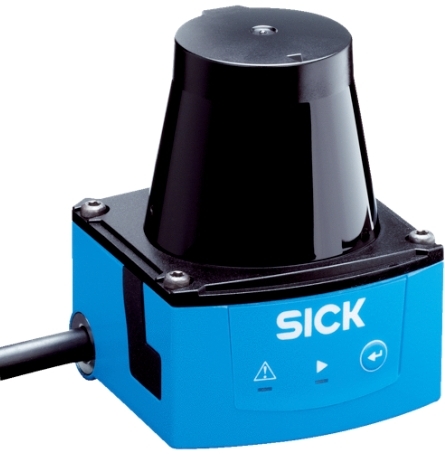

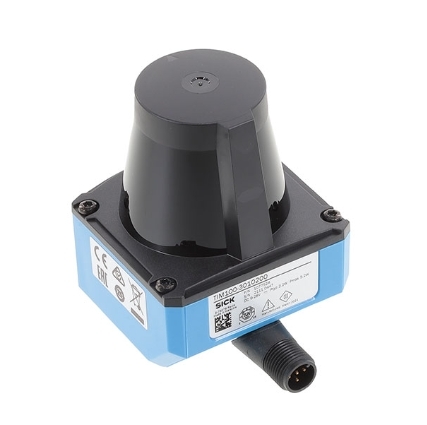

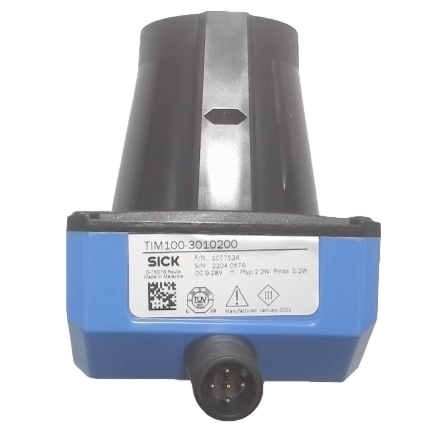

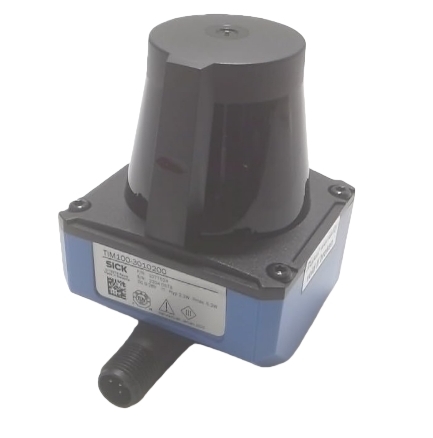

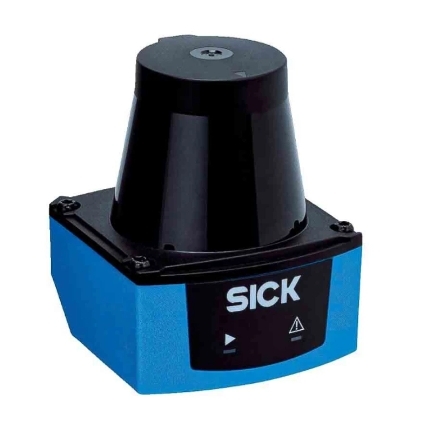

Tout nouveau capteur Lidar Sick TIM100-3010200 d'origine

Le TIM100-3010200 (numéro de commande 1077524) est un scanner laser LiDAR 2D intérieur compact et rentable de la série SICK TiM, conçu pour la détection de zones à courte portée,surveillance de la présence et évitement des collisions dans l'automatisation industrielle et les équipements mobiles SICKIl adopte une technologie brevetée de mesure de distance à impulsions multiples HDDM+ avec un laser infrarouge de classe 1 de 850 nm.fournissant une détection de distance stable sur un large champ de vision horizontal de 200° sans zones aveuglesOptimisé uniquement pour les environnements intérieurs, il intègre une logique d'évaluation de terrain intégrée pour simplifier le contrôle sur place sans traitement de données externes complexes.

• Principe de mesure: mesure de distance haute définition HDDM+
• Source lumineuse: laser infrarouge de 850 nm, classe laser 1 (sans danger pour les yeux)
• Angle de numérisation horizontal: 200°
• Résolution angulaire: 1°
• Fréquence de balayage: 14,5 Hz
• Autonomie de fonctionnement: 0,05 m à 3 m
• Rémission détectable: 4% ~ 1000% (supporte les objets mates sombres et les réflecteurs à haute réflectivité)
• Temps de réponse typique: 70 ms
• Immunité maximale à la lumière ambiante: 80 000 lx

• Les dimensions: 60 mm (W) * 60 mm (D) * 75,8 mm (H)
• Poids: 90 g (sans câble)
• Classification du boîtier: IP65 résistant à la poussière et à l'eau
• Classe de protection: III
• Résistant aux vibrations et aux chocs pour les environnements d'usine standard
• Le montant de la garantie est calculé sur la base de l'exposition au risque.

• L'alimentation électrique: CC 10 V ~ 30 V
• Connecteur: connecteur mâle M12 rotatif à 5 broches
• Interfaces: IO-Link, 1 entrée numérique, 2 sorties numériques push-pull
• Évaluation de terrain intégrée: 1 ensemble de terrain, support de 2 zones de détection indépendantes
• Temps de retard et de séjour configurable: 69 ms ~ 30,015 ms
• Indicateurs d'état: 2 LED pour l'état du signal de puissance et de commutation
• Logiciel de configuration: SOPAS ET pour la paramétrisation, l'édition et le diagnostic des zones

1. Un boîtier ultracompact et léger pour une intégration facile

   Seulement 90 g avec une faible empreinte, il s'adapte parfaitement aux espaces d'installation étroits sur les AGV, les AMR, les machines d'emballage et les cellules robotiques.Le connecteur M12 rotatif permet une orientation flexible du câblage sans supplément de supports.

2. Couverture panoramique large de 200°

   Un seul capteur couvre une grande zone horizontale, élimine plusieurs capteurs photoélectriques et réduit le coût du matériel et la charge de travail du câblage; une résolution angulaire de 1° assure une détection fiable de minuscules obstacles.

3. Évaluation de terrain intégrée, logique de contrôle simple

   Deux zones de commutation indépendantes peuvent être librement définies par le logiciel.aucun calcul supplémentaire des données de distance n'est requis.

4. Mesure stable sur différentes surfaces

   La technologie multi-pulse HDDM+ minimise les interférences des plastiques sombres, du métal et des sols réfléchissants peu réfléchissants, des performances de détection cohérentes indépendamment de la couleur ou de la texture de la surface cible.

5. Laser de classe 1 sans danger pour les yeux et longue durée de vie

   Le laser de classe 1 ne nécessite pas de blindage de sécurité spécial pour les opérateurs; le MTBF ultra-long réduit considérablement la fréquence d'entretien et de remplacement pour un fonctionnement continu de l'usine 24/7.

6. Dual IO-Link + connexion de sortie numérique flexible

   IO-Link permet la modification à distance des paramètres, le téléchargement de données de diagnostic en temps réel et la gestion des équipements par lots; sorties numériques push-pull compatibles avec tous les PLC industriels traditionnels.

7. Réservoir industriel résistant IP65

   Résistant à la poussière d'atelier, aux éclaboussures d'eau et à une légère brume d'huile, fonctionnement stable dans les environnements d'emballage, de logistique et d'usinage général à l'intérieur.

• Évitement des collisions pour les VTA/AMR et les chariots automatisés
• Protection du périmètre de la cellule de travail robotisée et détection d'intrusion
• Présence de la surface des lignes de convoyeur et comptage des matériaux
• Détection de pièces de machines d'emballage et surveillance de leur position
• Surveillance de la sécurité d'accès au couloir d'entrepôt
• Détection automatique de la zone de la porte/du tourniquet
• Détection d'obstacles de petites machines-outils
