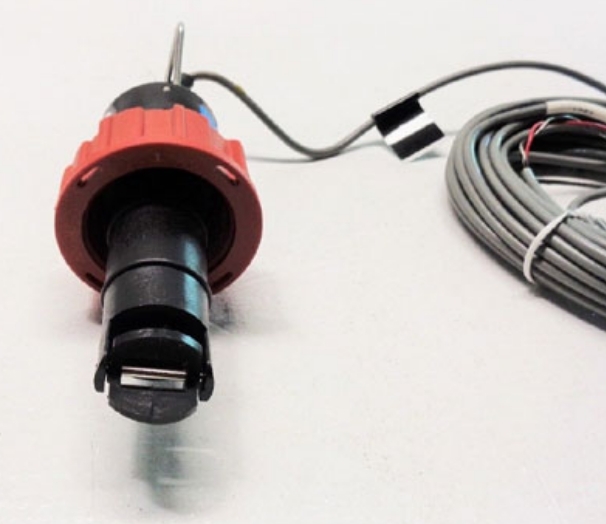

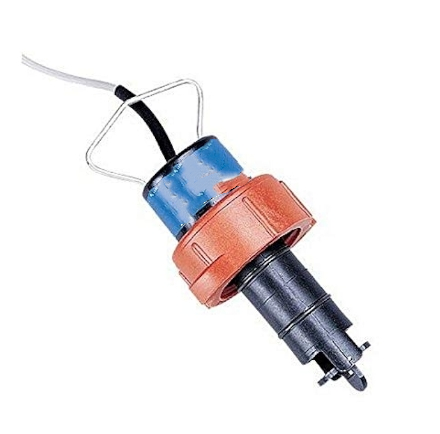

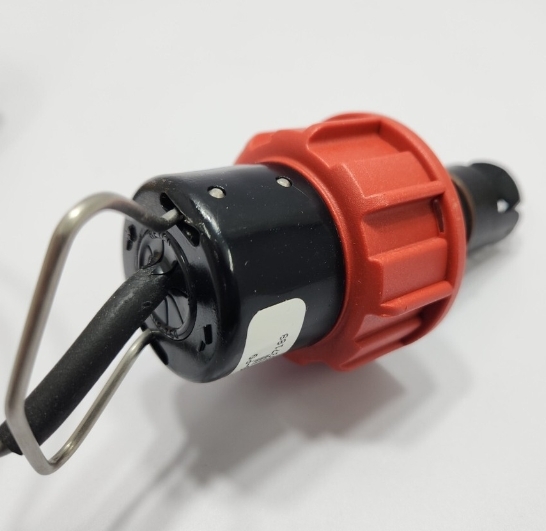

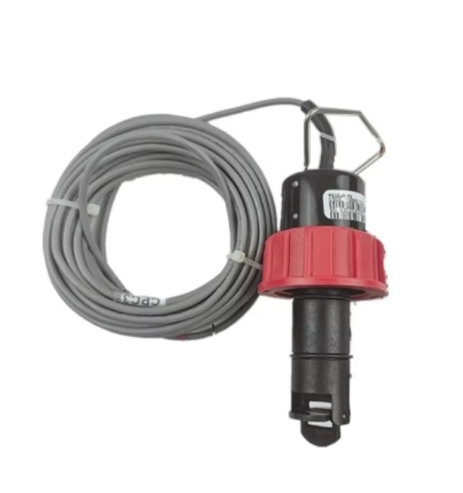

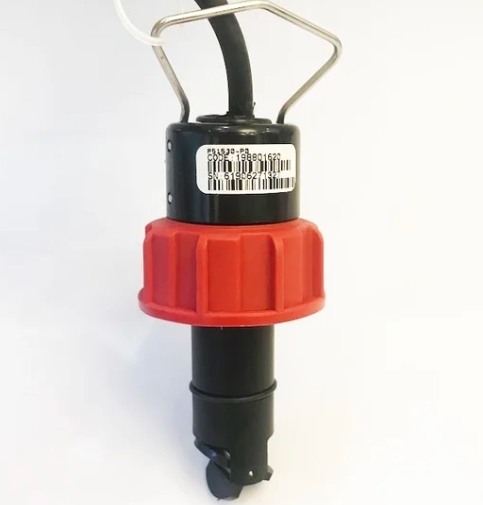

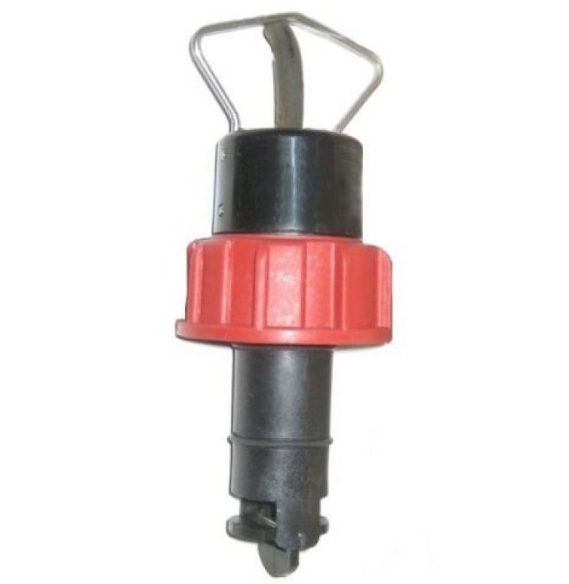

GF P51530-P1 Capteur de débit de roue de pagaie standard installé

Le modèle P51530-P1 est le capteur de débit à roue à palettes à insertion Rotor-X GF Signet 515, conçu pour la surveillance du débit de liquide dans les canalisations de taille moyenne à grande avec DN125 à DN200 (5" à 8"). Il adopte un principe de mesure de roue à aubes passive auto-alimenté, servant de sonde de débit économique à usage général largement utilisée dans les industries du traitement de l'eau, du traitement chimique et de l'eau pure.

• Corps du capteur : polypropylène chargé en verre (PP), résistant aux acides, aux alcalis, à l'eau de mer et à la corrosion chimique légère
• Pale de rotor : PVDF, résistance à l'usure et compatibilité chimique exceptionnelles
• Arbre central : alliage de titane, haute résistance à la traction, inoxydable, adapté aux fluides contenant de minuscules particules solides
• Joint torique d'étanchéité : FPM standard (Viton) ; Les joints spéciaux EPDM ou Kalrez sont en option
• Câble : câble blindé torsadé standard de 7,6 m, extensible jusqu'à 60 m, supprimant efficacement les interférences électromagnétiques sur site

• Plage de vitesse d'écoulement : 0,3 ~ 6 m/s (1 ~ 20 pi/s), rapport de variation jusqu'à 20:1 pour une mesure stable à des débits faibles et élevés
• Taille de tuyau applicable : DN125 ~ DN200 (5" ~ 8") ; la série complète couvre les pipelines DN15 ~ DN900
• Précision : Tolérance linéaire ±1 % FS, répétabilité ±0,5 % FS à une température ambiante de 25 °C
• Nombre de Reynolds minimum : 4 500 ; uniquement pour les applications liquides en conduite pleine, non compatible avec les conduites de gaz ou partiellement remplies
• Signal de sortie : signal de fréquence sinusoïdal passif (1 V crête à crête) ; sortie 6 Hz par vitesse d'écoulement de 1 pied/s. Aucune alimentation externe requise. Directement compatible avec les indicateurs de débit passifs (par exemple 3-5090). Peut être associé au préamplificateur modèle 2760 pour se connecter à des automates ou à des émetteurs (séries 5500, 5600, 8850, etc.)
• Température et pression nominales (boîtier PP) :

  Pression de service max : 12,5 bar à 20°C

  Température moyenne maximale : 90 °C ; la pression nominale chute à 1,7 bar à 90°C

• Type de montage : Installation par insertion. Compatible avec les tés, les colliers de serrage et les bossages soudés. Prend en charge l’installation d’un robinet d’eau chaude sous pression sans arrêt du système.

1. La conception passive auto-alimentée simplifie le câblage

   Aucune alimentation externe nécessaire. La sortie d'onde sinusoïdale passive réduit considérablement les coûts de câblage, idéale pour les points de surveillance à distance sans accès à l'alimentation.

2. Large compatibilité chimique

   La combinaison d'un boîtier en PP, d'un rotor en PVDF et d'un arbre en titane fonctionne bien avec l'eau pure, les eaux usées, les solutions acides/alcalines, l'eau de mer et l'eau de refroidissement en circulation.

3. Large taux de préparation pour des conditions de travail polyvalentes

   La large plage de mesure 20:1 garantit une détection fiable à faible vitesse de 0,3 m/s et évite une abrasion excessive à 6 m/s maximum, couvrant les lignes de production à charge variable avec un seul capteur.

4. Faible entretien et longue durée de vie

   Aucun composant électronique immergé dans le milieu de traitement ; seule la roue à aubes tourne. L'arbre en titane résiste au blocage et à l'abrasion, minimisant les cycles de démontage et d'étalonnage pendant un fonctionnement continu à long terme.

5. Installation flexible pour les grandes canalisations

   Spécialement optimisé pour les tuyaux industriels de 5" à 8". Associé à des accessoires de raccord GF complets, permettant l'installation d'un robinet d'eau chaude sans vidanger ni arrêter la canalisation.

6. Haute précision et excellente répétabilité

   La répétabilité de ±0,5 % fournit des données cohérentes à long terme, parfaitement adaptées aux systèmes de mesure de débit, de protection des pompes et de contrôle de verrouillage de débit.

Systèmes d'osmose inverse eau pure/RO, traitement des eaux usées, circulation d'eau de refroidissement, transfert de fluides chimiques, systèmes de circulation d'eau de centrale électrique
