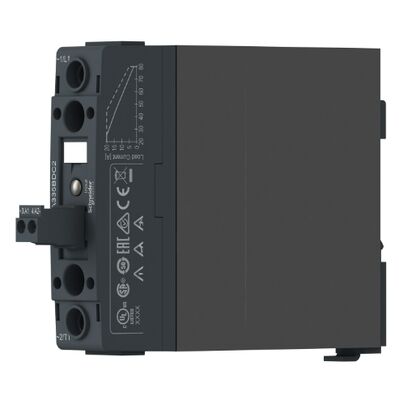

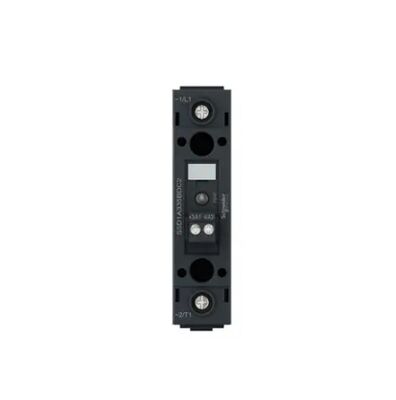

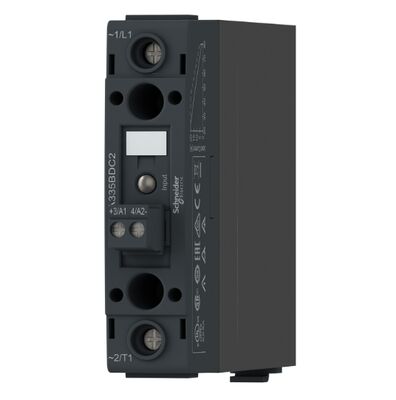

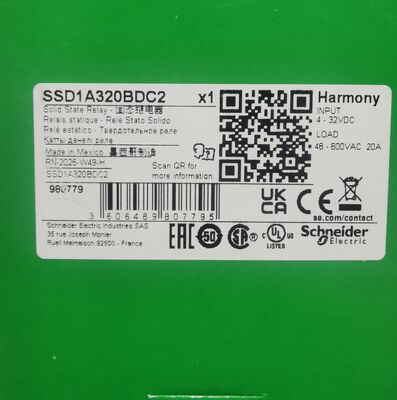

Relais statique Schneider Electric SSD1A320BDC2 SSR montage sur rail DIN courant de charge 20A sortie 48-600V AC commande 4-32V DC
| Lieu d'origine | Mexique |
|---|---|
| Nom de marque | Schneider |
| Certification | CE |
| Numéro de modèle | SSD1A320BDC2 |
| Quantité de commande min | 1 |
| Prix | US$40 |
| Détails d'emballage | CARTON |
| Délai de livraison | 6-8 semaines |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union |
| Capacité d'approvisionnement | 500 pièces |
Détails sur le produit
| Courant de charge | 0,1…20 A | surtension transitoire | 1200 V |
|---|---|---|---|
| Courant inrush | 300 A à 60 Hz | Chute de tension maximum | <1,3 V à l'état passant |
| Mettre en évidence | Relais à semi-conducteurs de courant de charge 20A,Relais de sortie CA 48-600 V,Relais de contrôle sur rail DIN 4-32 V CC |
||
Description de produit
Relais statique Schneider Electric SSD1A320BDC2 sur rail DIN, 1 phase, sortie 48-600V AC, commande 4-32V DC, 20A, connecteur à vis
Le relais statique Harmony SSD1A320BDC2 est un relais modulaire haute performance sur rail DIN, conçu pour les applications industrielles nécessitant une commutation fiable des charges AC avec une technologie de commutation à tension nulle.
Présentation du produit
| Gamme principale de produits | Relais statiques Harmony |
| Type de produit | Relais modulaire sur rail DIN |
| Nom de l'appareil | SSD1 |
| Configuration | Configuration contacteur avec entrée à vis enfichable |
Spécifications électriques
| Nombre de canaux | 1 |
| Nombre de phases | 1 phase |
| Courant nominal | 20 A |
| Tension de sortie | 48-600 V AC |
| Tension du circuit de commande | 4-32 V DC |
| Mode de commutation | Commutation à tension nulle |
| Fréquence de fonctionnement | 47-440 Hz |
| Service nominal | Ininterrompu |
Caractéristiques de commande
| Tension de déclenchement | 4 V DC à l'enclenchement |
| Tension de déconnexion | 1 V DC au déclenchement |
| Plage de courant d'entrée | 10-15 mA |
| Signalisation locale | LED (verte) pour la tension de commande |
Spécifications de performance
| Courant de charge | 0.1-20 A |
| Surtension transitoire | 1200 V |
| Courant d'appel | 300 A à 60 Hz |
| Chute de tension maximale | <1.3 V à l'état passant |
Caractéristiques des contrôleurs de moteur
| 120 V AC | 0.37 kW / 0.5 ch |
| 240 V AC | 1.12 kW / 1.5 ch |
| 480 V AC | 2.24 kW / 3 ch |
Mécanique et installation
| Support de montage | Rail DIN symétrique de 35 mm (CEI 60715) |
| Bornes d'entrée | Bornes à vis enfichables, 0.08-3.30 mm² (AWG 28-12) |
| Bornes de sortie | Vis télescopique, 0.75-10 mm² (AWG 20-8) |
| Couple d'entrée | 0.5 N.m (5 lb.in) |
| Couple de sortie | 2-2.2 N.m (18-20 lb.in) |
Isolation et sécurité
| Rigidité diélectrique | 4 kV AC (circuit d'entrée/sortie, entrée/sortie vers boîtier) |
| Tension de tenue aux impulsions nominale | 6 kV (circuit d'entrée/sortie, entrée/sortie vers boîtier) |
| Résistance d'isolement | 1000 MΩ à 500 V DC |
