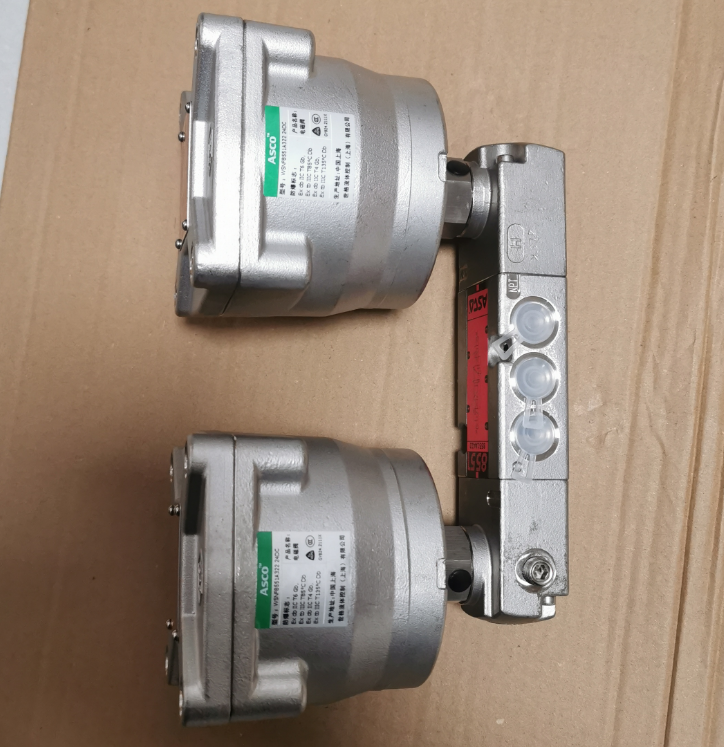

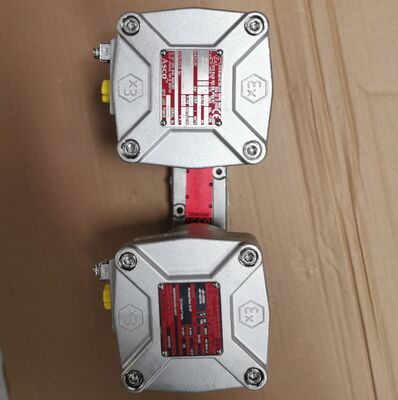

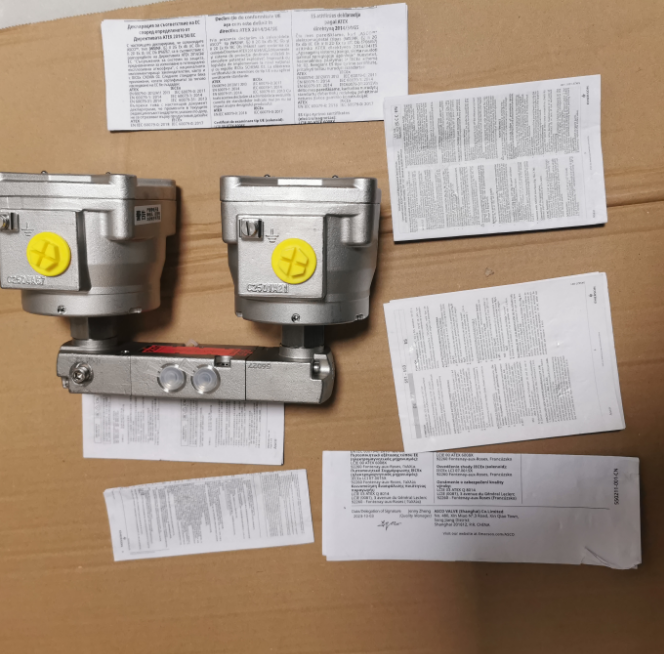

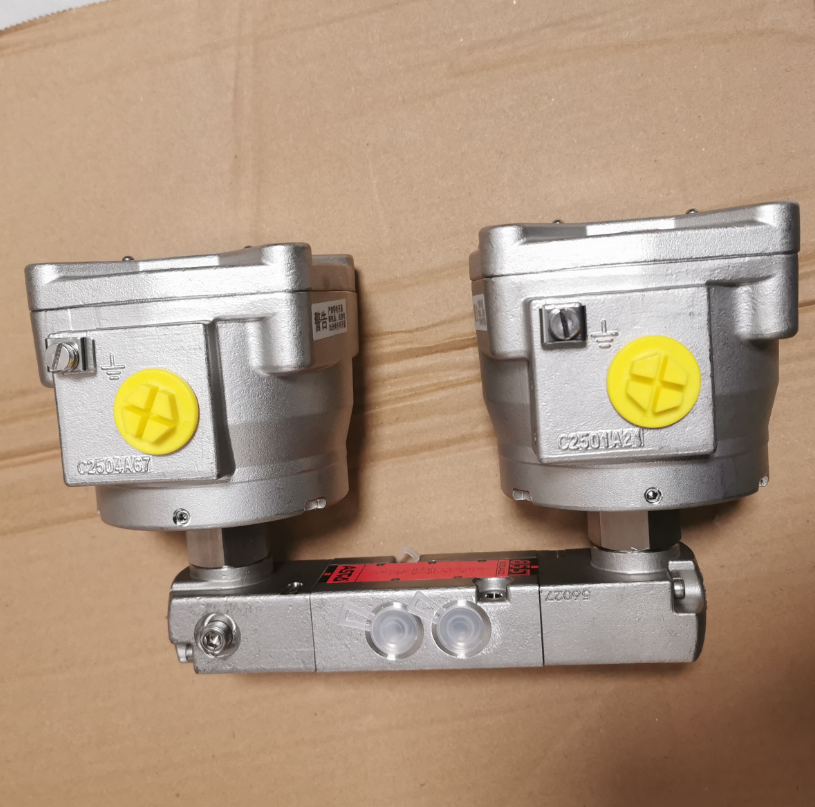

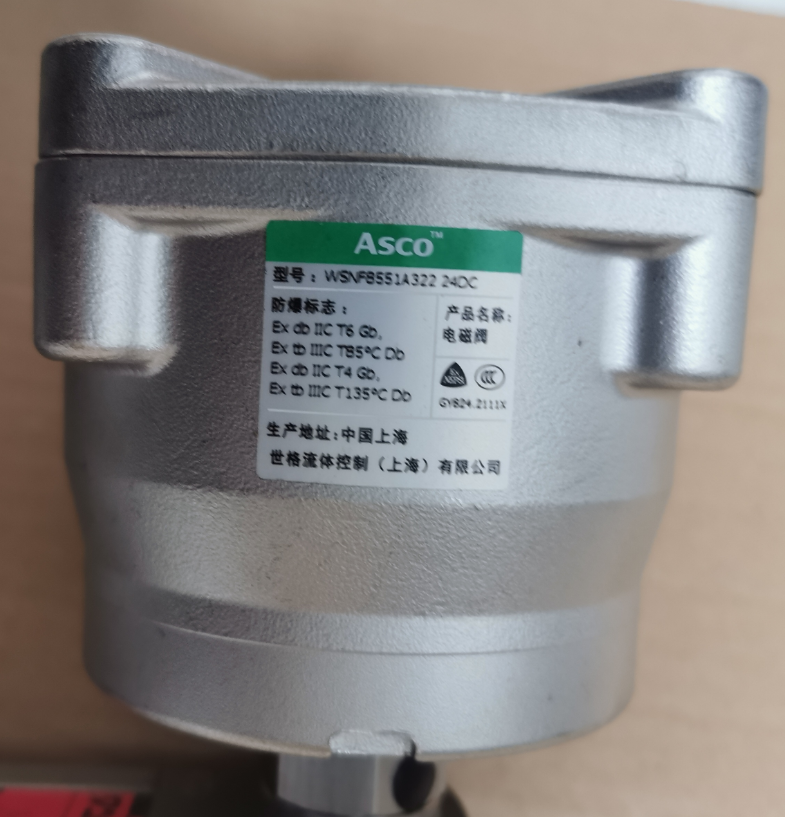

Vanne électromagnétique ASCO WSNF8551A322 24VDC

Spécifications

Matériau du corps : Acier inoxydable

Débit (Cv) / Débit (Kv) : 0,87 / 0,75

Fonction : 5/2 Électrovanne à retour pneumatique

Type et taille de raccordement/orifice : NPTF 1/4

Type de produit : Électrovanne

Actionnement de la vanne : Électromagnétique - Pilotée

Fluide : Air, Gaz inerte

Pression de service min à max (Air) : 2 - 10 bar

Poids du produit : 6,73 kg

Classe de bobine : F

Température ambiante min à max : -40 - 75 °C

Température du fluide min à max : -40 - 80 °C

Taille de l'orifice : 6 mm

Tension : 24 Volts DC

Puissance : 1,8 W

Normes et réglementations : ATEX Zone 1-21

Environnement de fonctionnement : Dangereux

Caractéristiques

• Disponible en deux versions, montées directement sur les actionneurs avec interface NAMUR selon VDI/VDE 3845 ou filetées pour montage sur tuyau

• Corps de vanne en aluminium, laiton ou acier inoxydable 316L

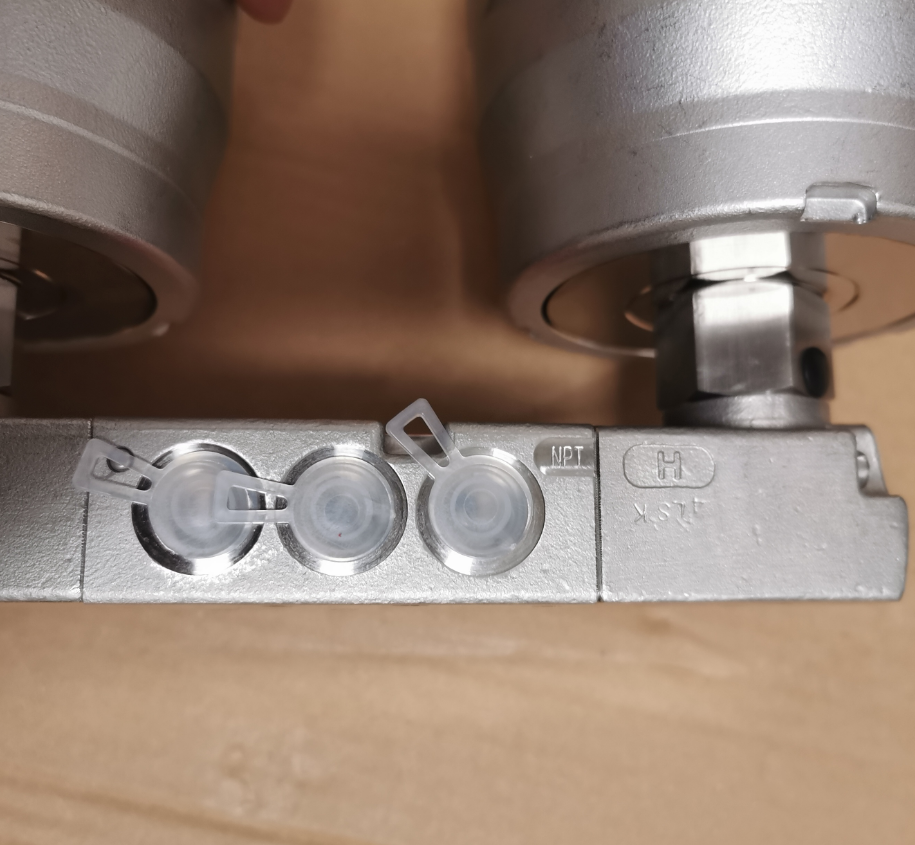

• Les orifices d'échappement sont raccordables, offrant une meilleure protection contre les environnements difficiles

• Des électrovannes DIN, étanches et antidéflagrantes sont disponibles pour une utilisation dans les zones critiques et dangereuses

• Les constructions à faible consommation d'énergie sont idéales pour les emplacements distants et les sources d'alimentation alternatives

• Le bloc de reniflard intégré se ventile vers le côté ressort de l'actionneur pour l'échappement, empêchant la corrosion

• Des constructions à simple et double électrovanne sont disponibles et peuvent être montées dans n'importe quelle position

• Homologations Ex mondiales ; ATEX, IEC EX, NEPSI, CUTR, KOSHA, UL, CSA, InMetro

• Tous les orifices NAMUR du même côté pour une meilleure protection contre l'eau et la poussière

• Disponible avec toutes les électrovannes antidéflagrantes : Ex d, Ex mb, Ex ia/Ib, Ex e mb, NEMA

• Disponible en version arctique, adaptée à une utilisation à des températures aussi basses que -60 °C

• Vanne à tiroir compacte convertible de 3/2 à 5/2 avec une conception à plaque de débit unique (série 551 uniquement)
