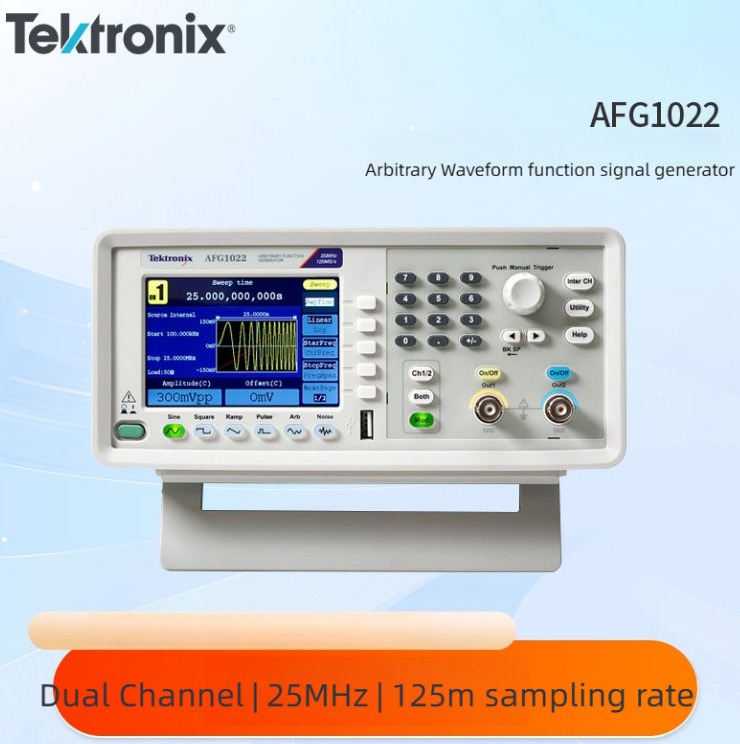

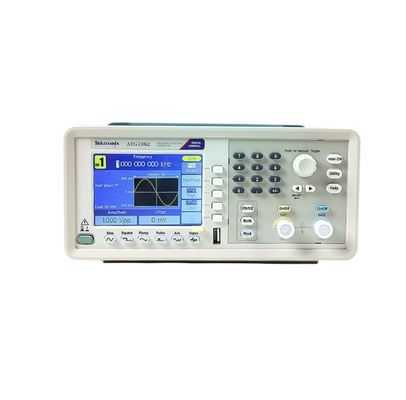

Source de signal Tektronix AFG1022 AFG1062 Générateur de signal avec fonction de forme d'onde arbitraire

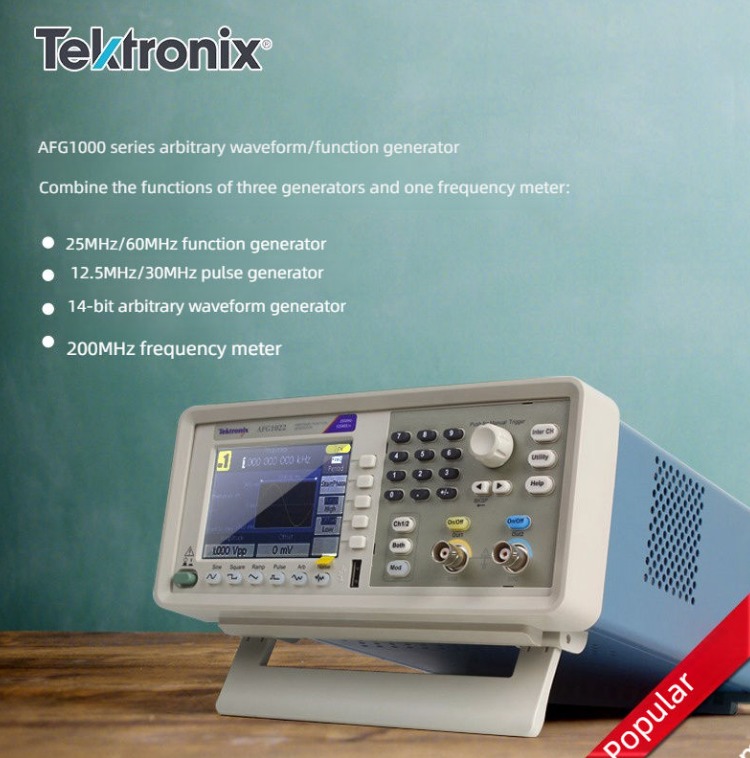

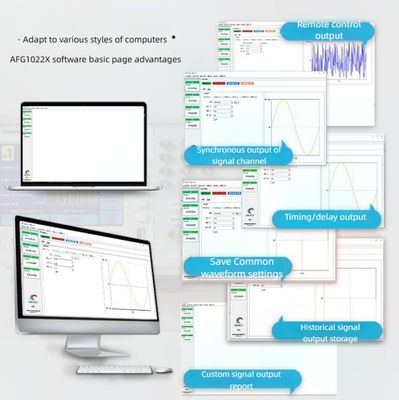

Le générateur de fonctions arbitraires de la série AFG1000 offre un outil de génération de formes d'onde avec le meilleur rapport qualité-prix. Il comprend deux modèles à deux canaux, avec une bande passante allant jusqu'à 60 MHz et une amplitude de sortie allant jusqu'à 10 Vp-p. Les quatre modes de fonctionnement, les 50 formes d'onde intégrées fréquemment utilisées et le fréquencemètre intégré de 200 MHz couvrent la plupart des besoins en génération de formes d'onde dans vos expériences et vos travaux de test. L'écran LCD TFT de 3,95 pouces, les boutons de raccourci, l'interface USB et le logiciel PC offrent les moyens les plus intuitifs de configurer l'instrument.

Principales spécifications de performance

• Deux canaux, formes d'onde sinusoïdales de 25 MHz ou 60 MHz, formes d'onde carrées de 12,5 MHz ou 30 MHz
• 14 bits, formes d'onde arbitraires de 125 Méch./s ou 300 Méch./s avec une longueur d'enregistrement de 8 k points
• Amplitude de 1 mVp-p à 10 Vp-p dans des charges de 50 Ω

Principales caractéristiques

Applications
