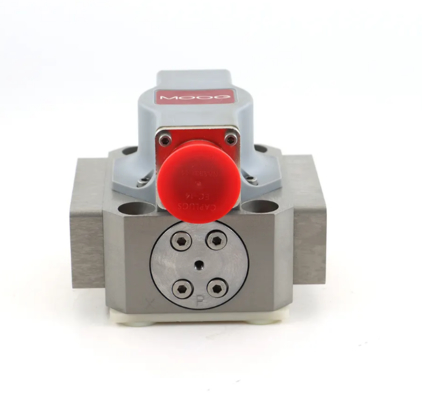

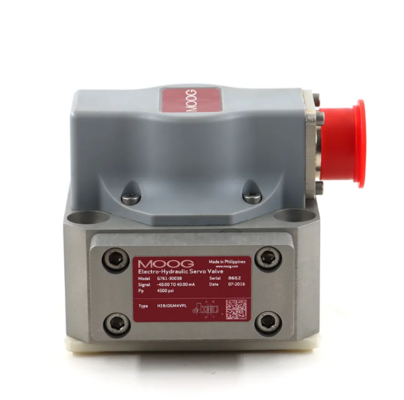

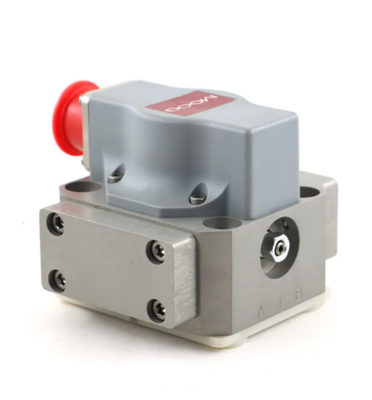

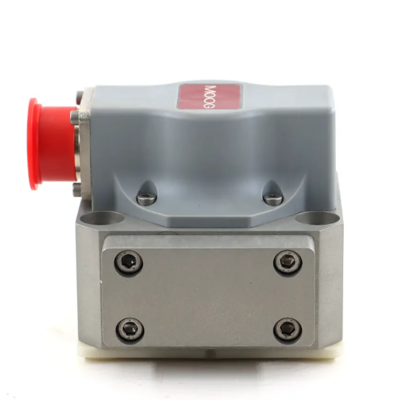

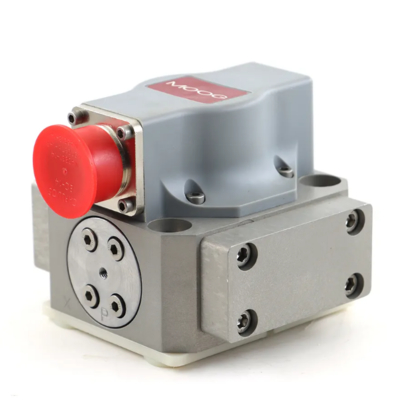

Servovalve hydraulique MO-OG Série G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Électrovanne hydraulique

Les servovalves de contrôle de débit de la série G761/761 sont des vannes d'étranglement pour les applications à 3 et de préférence à 4 voies. Elles sont de conception haute performance, à 2 étages, et couvrent la plage de débits nominaux de 4 à 63 l/min (1 à 16,5 gpm) à une chute de pression de vanne de 35 bar (500 psi) par landeau de tiroir.
L'étage de sortie est un tiroir coulissant à quatre voies, à centre fermé. L'étage pilote est une buse double symétrique et un déflecteur, entraînés par un moteur couple sec à double entrefer. La rétroaction mécanique de la position du tiroir est assurée par un ressort en porte-à-faux. La conception de la vanne est simple et robuste pour un fonctionnement fiable et de longue durée.
La conception est simple et robuste pour un fonctionnement fiable et de longue durée. L'étage de sortie est un tiroir coulissant à 4 voies, à centre fermé.
Le tiroir de l'étage pilote est composé d'un moteur couple sec à double buse symétrique. La position du tiroir du 2ème étage
est contrôlée par un fil de rétroaction à pointe en carbure. La bille en carbure à l'extrémité du fil de rétroaction est une
exigence de conception obligatoire qui garantit une grande précision, un fonctionnement fiable et une longue durée de vie. Toutes nos servovalves sont connues pour leur grande précision et leur fonctionnement fiable, même dans les applications industrielles les plus difficiles.
Ces vannes conviennent aux systèmes de contrôle électrohydrauliques de position, de vitesse, de pression ou de force avec des exigences de réponse dynamique élevées.
Conception de la vanne
Schéma de montage
Pression de service maximale aux orifices P, T, A, B
Étage pilote
Débit nominal à Δp, 35 bar/l'andeau du tiroir
(500 psi/l'andeau du tiroir)
Temps de réponse échelonnée pour une course de 0 à 100 %
2 étages, avec tiroir et douille et moteur couple sec
15010372-004-04-0-92
315 bar (4 500 psi)
Buse Déflecteur
4 l/min
(1 gpm)
5 ms
10 l/min
(2,5 gpm)
19 l/min
(5 gpm)
38 l/min
(10 gpm)
7 ms
63 l/min
(16,5 gpm)
