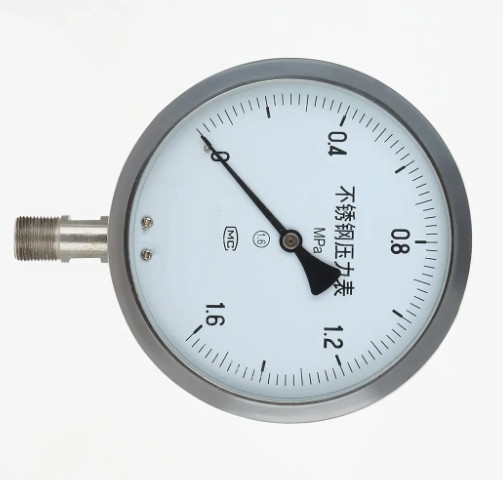

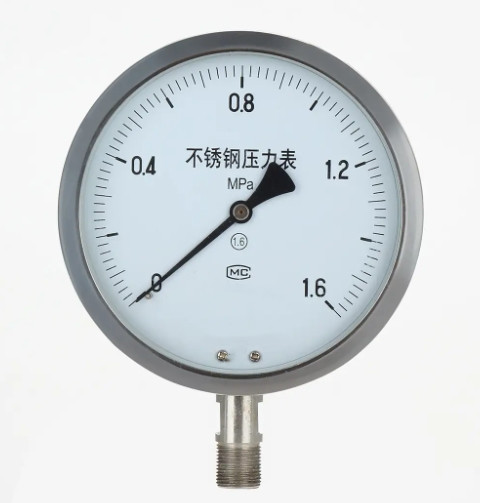

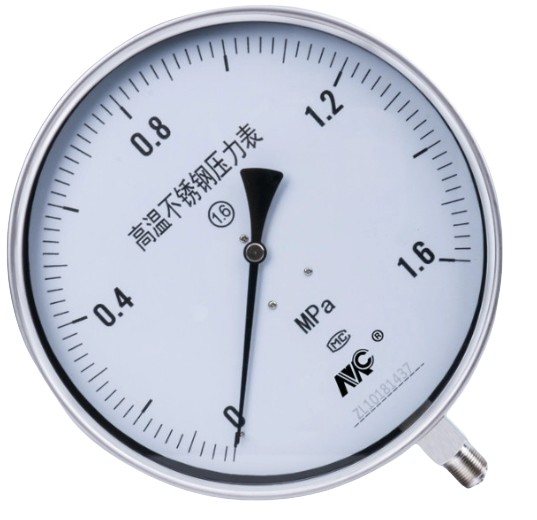

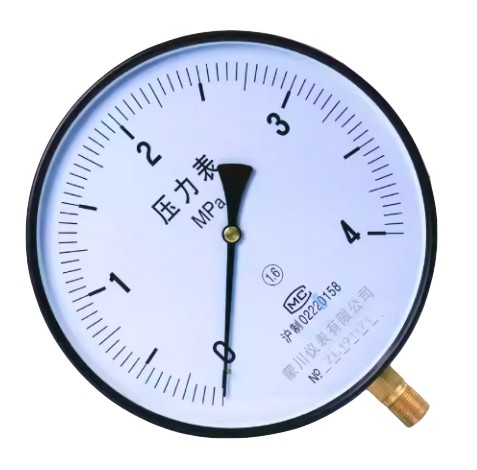

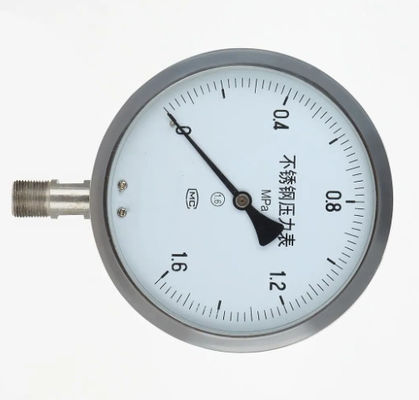

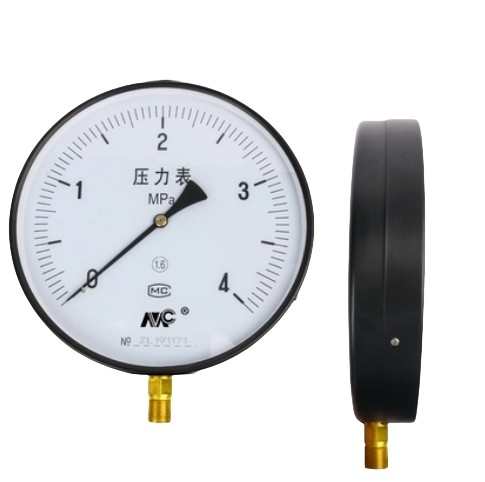

MC Y250BF 0-60mpa Manomètre de pression différentielle pour l'huile, l'eau et l'air

Fabriqué en Chine MC 1.6 -40-180°C manomètre à pression négative Y250BF utilisée dans l'eau de gaz pétrolier

Introduction au projet

Le manomètre (nom anglais: pressure the gauge) désigne l'élément élastique comme l'élément sensible, la mesure et les instructions au-dessus du manomètre de pression de l'environnement, l'application répandue,Il est pratiquement présent dans tous les processus industriels et les domaines de la recherche.Dans le réseau de tuyaux de chaleur, la transmission de pétrole et de gaz, l'approvisionnement en eau, le système d'approvisionnement en gaz, le magasin de maintenance des véhicules, etc. peuvent être vus partout.Surtout dans le processus de contrôle des procédés industriels et de mesure technologique, en raison de la flexibilité du capteur de manomètre mécanique a une résistance mécanique élevée et la production est pratique attendre une caractéristique, faire le manomètre mécanique est largement utilisé.

Le détail

Le principe de fonctionnement

Le gabarit par élément sensible à la déformation élastique dans la table (tubes de bourdon, soufflets, soufflets),Encore une fois par le mécanisme de transformation du mouvement dans la table sera la déformation de pression à un pointeur, rotation du pointeur pour afficher la pression.

La structure principale

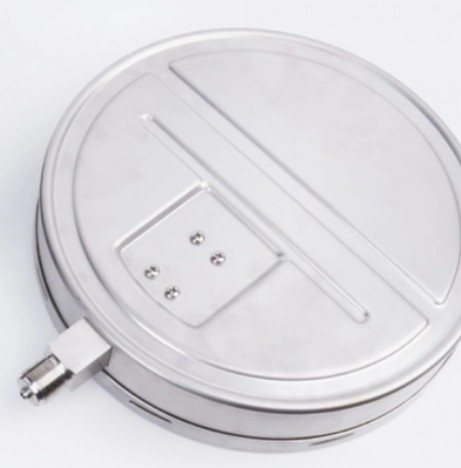

Le trou de débordement: en cas d'urgence de rupture du tube de bourdon, la pression interne doit être libérée à travers le trou de débordement vers l'extérieur, afin d'éviter la rupture du panneau de verre.afin de maintenir les performances normales du trou de débordement, doivent être à l'arrière de la table pour réserver un espace d'au moins 10 mm, ils ne peuvent pas transformer ou déborder.Pointer: en plus du pointeur standard, un autre pointeur est facultatif.Panneau en verre:en plus du verre standard, d'autres types de verre spécial, tels que le verre trempé, le verre réfléchissant est facultatif.Classification des performances: classique (standard), à vapeur avec classique (M), type résistant à la chaleur (H),résistance au mode vibration (V) vapeur en mode vibration (MV) résistance à la chaleur en mode vibration (HV) Manipulation: huile interdite/CAI dans le traitement de l'eau de fabrication pour éliminer les résidus dans le liquide de l'eau ou de l'huile.A spécifié: couleur extérieure de la coque, en plus de la couleur standard, doit être spécifiée.Ventilateur d'accélération (facultatif) : afin de réduire la pression fluctuante, une vanne d'accélération est installée à la pression d'entrée.

Faites attention.

1, l'instrument doit être installé verticalement: 17 mm doit être utilisé lorsque la clé française est serrée, ne doit pas être fortement torsionné cas;

2, l'instrument utilisé à température ambiante appropriée de 25 à 55 °C;

3, la fréquence de vibration de l'environnement de travail < 25 hz, l'amplitude n'excédant pas 1 mm;12000一.

4, l'utilisation de la température ambiante chinoise est trop élevée, indiquant la valeur de l'instrument ne retourne pas à zéro ou apparaît, indiquant l'erreur peut couper ouvrir le boîtier supérieur de serrage de caoutchouc,faire le lumen de l'instrument et l'atmosphère sont interconnectés

5, l'instrument utilisant une plage doit être compris entre la limite supérieure de 1/3 ~ 213;

6, dans la mesure du milieu corrosif, peut le milieu de cristallisation, le milieu de viscosité plus grande devrait ajouter un dispositif d'isolation;

7, l' instrument doit être vérifié régulièrement (au moins une fois tous les trois mois), si un défaut est découvert, il doit être réparé rapidement;

8, l'instrument à compter de la date de livraison, si, au bout d'un demi an dans des conditions normales de stockage, une défaillance ou un dommage dû à une mauvaise qualité a été constaté, par la société responsable de la réparation ou du remplacement;

9, besoin d'un instrument de mesure du milieu corrosif, doit indiquer l'exigence lors de la commande.

Dans presque tous les procédés industriels et la recherche scientifique, les manomètres sont utilisés dans les réseaux de chauffage, le transport de pétrole et de gaz, l'approvisionnement en eau, le système d'approvisionnement en gaz, l'atelier d'entretien des véhicules, les installations de chauffage, les installations de traitement des eaux usées et les installations de traitement des eaux usées.etc. peut être vu partout.surtout dans le processus de contrôle des procédés industriels et de mesure technologique,En raison de la flexibilité du capteur de manomètre mécanique a une résistance mécanique élevée et la production est pratique attendre une caractéristique, le manomètre mécanique est largement utilisé.

Principe de sélection

1, la sélection du type

La sélection du type d'instrument doit répondre aux exigences du processus.La nature du milieu mesuré (telle que la température du milieu mesuré), viscosité, corrosion, degré de taches, si l'instrument est inflammable et explosif, etc.) sont mises en avant des exigences particulières pour l'instrument, les conditions environnementales sur place (telles que l'humidité, la température,intensité du champ magnétique, vibration, etc.) pour les types d'instruments, les exigences, etc.Par conséquent, le choix correct des types d'instruments selon les exigences techniques est de garantir le fonctionnement normal de l'instrument et la prémisse importante de la sécurité dans la production.Par exemple, les manomètres normaux des tubes à ressorts avec alliage de cuivre utilisent de l'acier allié (haute tension) et les manomètres à hydrogène utilisent de l'acier au carbone ou de l'acier inoxydable.ne sont pas autorisés à utiliser des alliages de cuivreEn raison de l'ammoniac et du cuivre pour produire une réaction chimique, explosera, de sorte que les manomètres généraux ne peuvent pas être utilisés pour la mesure de la pression de l'ammoniac.Le manomètre à oxygène et le manomètre normal peuvent être exactement les mêmes en termes de structure et de matériau.L'oxygénomètre utilisé pour l'étalonnage doit être équipé d'un compresseur d'huile, car l'huile dans le système d'oxygène peut facilement provoquer une explosion.non comme un manomètre ordinaire utilisant de l'huile comme support de travailSi vous devez utiliser un manomètre existant pour mesurer la pression d'oxygène,doivent être nettoyés à plusieurs reprises avec du tétrachlorure de carbone avant utilisation, vérifiez attentivement jusqu'à ce qu'il n'y ait pas d'huile.

2, la détermination de la plage de mesure

Afin de maintenir le composant élastique peut fonctionner de manière fiable dans le cadre de la sécurité de la déformation élastique, lors de la sélection de la plage,doit être en fonction de la taille de la pression mesurée et de la variation de pression de la vitesseDans ce cas, la marge de manœuvre est suffisante, la limite supérieure du manomètre doit donc être supérieure à celle du procédé de production de la valeur maximale de pression possible.Conformément aux "règlements techniques de conception de la lutte chimique", la stabilité de mesure, la pression de travail maximale ne doit pas dépasser 2/3 de la valeur limite supérieure de la mesure;la pression maximale de fonctionnement ne doit pas dépasser la valeur limite supérieure de 1/2 mesurée; lors de la mesure de la haute pression, la pression de travail maximale ne doit pas dépasser 3/5 de la valeur limite supérieure de la mesure, la pression mesurée étant généralement la plus élevée,une petite valeur ne doit pas être inférieure à 1/3 de la valeur limite supérieure de l'instrument de mesure, pour s'assurer que l'instrument d'une relation linéaire entre la quantité de sortie et de l'entrée Selon les paramètres mesurés du maximum et du minimum calculé l'instrument sur, après le plancher,Nous, lors du choix de l'instrument sur l'échelle de limite, devrait être sélectionné dans les règlements de l'État, la série standard.La plage de mesure des manomètres de la série standard estLa Chine est à 0.1-0.06, 0.15:,1.60 et 1, 2.5, 4, 6, 10 x 10 "MPa (où n est un entier naturel peut être positif et négatif)

3, le niveau de précision

Selon le processus pour permettre l'erreur absolue maximale et l'instrument sélectionné le plus cheng, calculer les instruments permettent le maximum coté par erreur, est pauvre, dans les règlements de l'État,le degré de précision de déterminer la précision de l'instrumentEn général, choisit l'instrument de précision, les résultats de mesure sont plus précis et fiables.la précision de l'instrument en général, plus le coût de l'exploitation et de l'entretien est élevé, plus il y a de problèmes.
