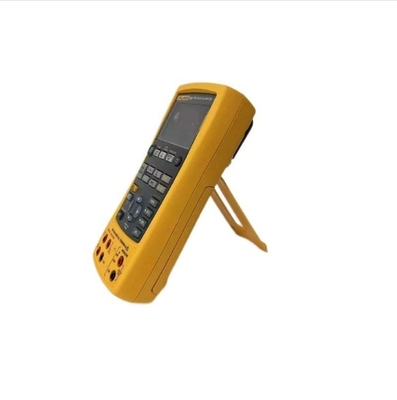

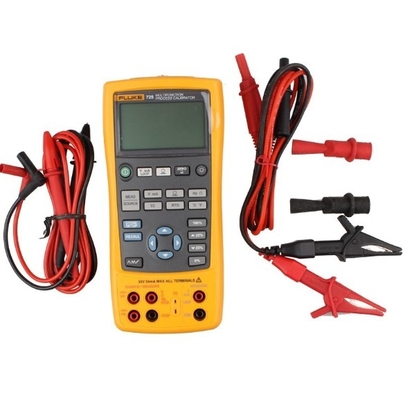

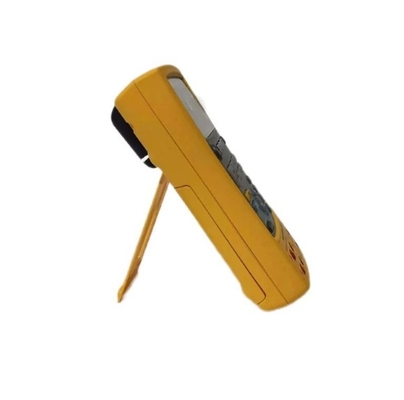

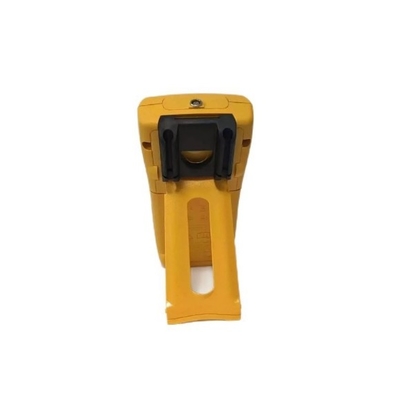

Calibrateur de processus multifonctionnel Fluke 725 pour un test professionnel de sonneries d'allumage et d'arrêt

Précision de mesure

Voltage CC

30 V: 0,02% 2 numéros (affichage supérieur)
30 V: 0,02% 2 numéros (affichage inférieur)
100 mV: 0,02% 2 numéros
-10 à 75 mV: 0,025% 1 compte (via le connecteur TC)

Courant CC

24 mA: 0,02% 2 numéros

Résistance

0 à 400 Ω: 0,1 Ω (4 fils), 0,15 Ω (2 et 3 fils)
401 à 1500 Ω: 0,5 Ω (4 fils), 1 Ω (2 et 3 fils)
1500 à 3200 Ω: 1 Ω (4 fils), 1,5 Ω (2 et 3 fils)

Fréquence

2 à 1000 CPM: 0,05% 1 compte
1 à 1100 Hz: 0,05% 1 comptage
1 à 10 kHz: 0,05% 1 comptage
Sensitivité: 1 V de pic à pic minimum

Pression

Précision à partir de 0,025% de la plage en utilisant l'un des 29 modules de pression (pour les spécifications détaillées, voir les modules de pression en option)
Les modules sont disponibles pour le différentiel, la jauge, le vide, l'absolu, le double et la haute pression.

L'exactitude de la source

Voltage CC

100 mV: 0,02% 2 numéros
10 V: 0,02% 2 numéros
-10 à 75 mV: 0,025% 1 compte (via le connecteur TC)

Courant CC

24 mA (source): 0,02%
24 mA (simulé): 0,02% 2 numéros

Résistance

15 à 400 Ω: 0,15 Ω (courant d'excitation de 0,15 à 0,5 mA), 0,1 Ω (courant d'excitation de 0,5 à 2 mA)
401 à 1500 Ω: 0,5 Ω (courant d'excitation de 0,05 à 0,8 mA)
1500 à 3200 Ω: 1 Ω (courant d'excitation de 0,05 à 0,4 mA)

Fréquence

2 à 1000 CPM: 0,05%
1 à 1100 Hz: 0,05%
1 à 10 kHz: 0,25%
Forme d'onde: 5 V p-p en onde carrée, décalage de -0,1 V

TDI et thermocouples

Précision de mesure

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Résolution: 0,1°C
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,8°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Résolution: J, K, T, E, L, N, U: 0,1°C, 0,1°F
XK: 0,6°C
BP: 1,2°C

L'exactitude de la source

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Résolution: 0,1°C
Précision indiquée pour la mesure à quatre fils
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,4°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Résolution: J, K, T, E, L, N, U: 0,1°C, B, R, S: 1°C
XK: 0,6°C
BP: 1,2°C

Les fonctions

Rampes

Fonctions de la source: tension, courant, résistance, fréquence, température
Rampes: rampe lente, rampe rapide, rampe à pas de 25%

Puissance de la boucle

Voltage: 24 V
Précision: 10%
Courant maximal: 22 mA, protection contre le court-circuit

Pas à pas

Fonctions de la source: tension, courant, résistance, fréquence, température
Pas: 25% de la portée, 100% de la portée

Spécifications générales

Environnemental

Température de fonctionnement: 14 à 131°F (-10 à 55°C)
Température de stockage: -4 à 159,8°F (-20 à 71°C)
Altitude de fonctionnement: 9842,52' (3000 m)

Approbation par l'agence

Pour les véhicules à moteur:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 n° 1010.1:1992

Batterie

Type: 4 piles alcalines AA
Remplacement: compartiment séparé pour batterie, accessible sans casser le joint d'étalonnage

Connexions de port latéral

Connecteur de module de pression, également utilisé pour la programmation à distance en temps réel

Les dimensions

5.1 x 9,3 x 2,4" (130 x 236 x 61 mm)

Le poids

10,65 kg
