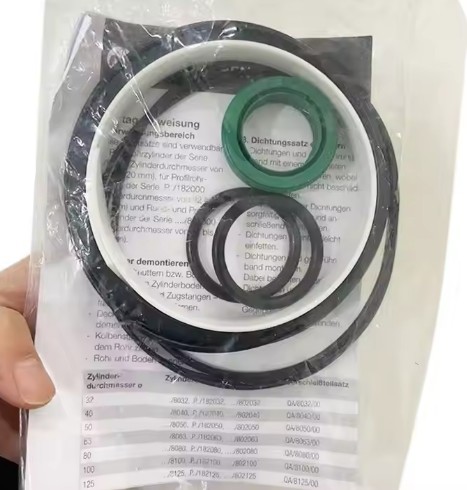

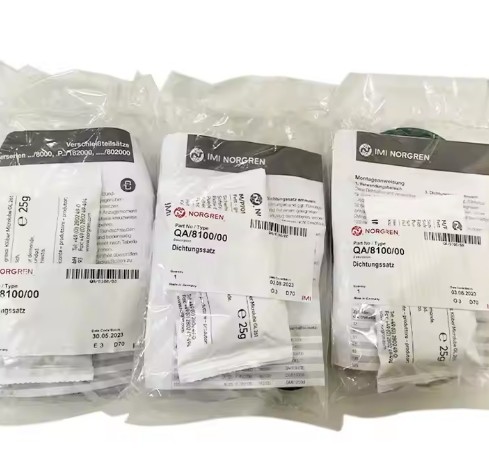

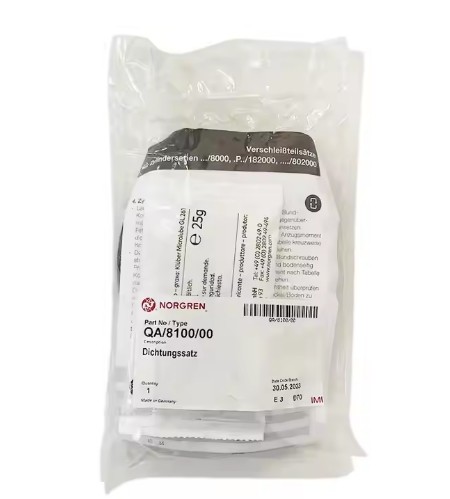

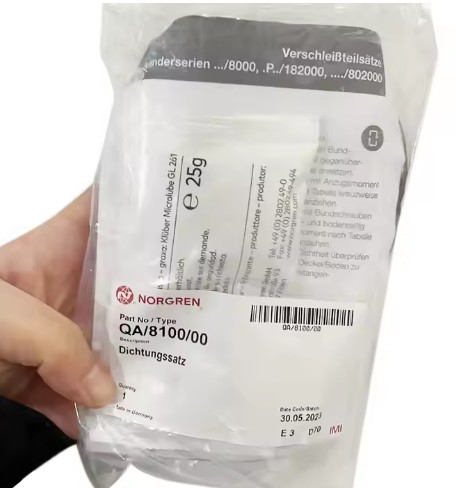

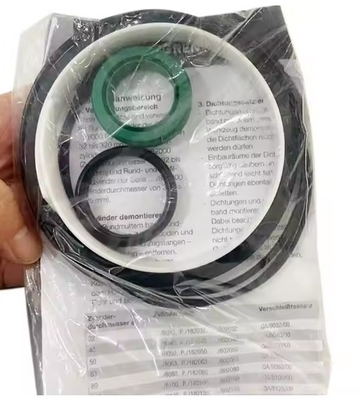

NORGREN Kit de réparation Kit de service QA/8100/00 pour le secteur de l'automatisation

IMI Norgren

réutilisable pour les bouteilles à canon rond de la série.../8000 (de 32 à 320 mm), pour les bouteilles à canon profilé de la série.P./182000 (avec des cylindres de 32 à 125 mm) et pour les cylindres à canon rond et profilé de série..../802000 (avec des cylindres de 32 à 125 mm). 2.Démontage de la bouteille- Détacher toutes les écrous de la tige ou les vis de la tige des deux côtés de la bouteille et les retirer ainsi que si applicable .- Retirer le couvercle avant.- Retirer l'assemblage de la tige du piston du canon.- Séparer le canon et le couvercle arrière.Remplacement des pièces: démonter tous les joints et, le cas échéant, l'anneau d'usure à l'aide d'outils appropriés et en veillant à ne pas endommager les surfaces d'étanchéité..- Nettoyer soigneusement tous les espaces d'installation des joints et les graisser légèrement par la suite.- De même, tous les joints neufs doivent être légèrement graissés.- Mettre de nouveaux joints et porter des anneaux en prenant soin de ne pas endommager les joints et les surfaces d'étanchéitéSi nécessaire, un outil d'assemblage approprié doit être utilisé. 4. Assemblage du cylindre - Mettre une fine couche de graisse sur la surface intérieure du canon et sur la tige du piston.- Remplissez la chambre de graisse derrière le joint de la tige du piston dans le couvercle avant et mettez une fine couche de graisse sur la surface de fonctionnement du piston.- Fixer le canon au couvercle de l'extrémité arrière et faire pivoter le canon de profil dans l'orientation souhaitée, le cas échéant.- Insérer l'assemblage de la tige du piston dans le canon en veillant à ne pas endommager les joints.- Faites glisser le couvercle avant sur la tige du piston afin de ne pas endommager le joint de la tige du piston.- Si la bouteille est équipée de tiges, enfoncer les écrous des tiges sur les fils courts des tiges et les insérer dans un couvercle d'extrémité.Resserrer les écrous de la tige transversalement au couple spécifié.- Si la bouteille est équipée de vis à tiges, serrez-les transversalement sur les deux couvercles jusqu'au couple spécifié.- Vérifiez la fuite de la bouteille (connexion du couvercle avant/du couvercle arrière au canon,étanchéité de la tige du piston) 5. Graisse requise: Utilisez uniquement la graisse de l'emballage de graisse fourni dans ce kit de rechange.
