0-500Pa 0-60Pa 0-100Pa 60-60Pa 30-30Pa 0-750pa Jauge numérique de pression différentielle 0,5kg et lectures précises

Indicateur de pression différentielle. Plage 30-0-30 Pa. Division mineure 1.0 calibrée pour position verticale.

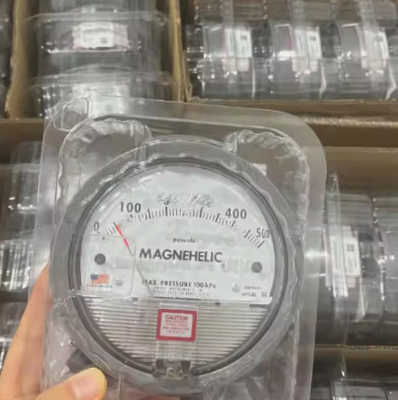

Émetteurs de pression différentielle Magnehelic® de la série 2000

• Facile à lirela mesure à travers une face en plastique non déformée permet de voir de loin
• Dépôt de brevetLa conception offre une réponse rapide aux changements de pression, ce qui signifie qu'il n'y a pas de retard dans l'évaluation des situations critiques.
• Logements durables et résistantsLes composants de haute qualité se combinent pour assurer une longue durée de vie et un temps d'arrêt minimisé
• Haute précisionL'option est deux fois plus précise que la jauge Magnehelic® standard.
• Le bézelfournit une bride pour le montage à l'eau dans le panneau.
• Face en plastique transparentIl est très résistant à la rupture et offre une vue non déformée du pointeur et de l'échelle.
• Échelle litho-imprimée de précisionest exacte et facile à lire.
• Pointeur à pointe rougeIl s'agit d'un tube en aluminium traité thermiquement qui est fixé rigidement sur l'arbre d'hélice.
• Arrêt du pointeurLe pointer ne peut pas être déplacé sans dommage.
• Assemblée "Wishbone"fournit le montage des hélices, des roulements d'hélice et de l'arbre de pointeur.
• Les roulements à joyauxsont montés à haute résistance aux chocs; ils assurent un mouvement pratiquement sans frottement de l'hélice.
• vis à réglage nulLe joint à anneaux O assure une étanchéité à la pression.
• L'héliceIl est fabriqué avec une précision d'un alliage à haute perméabilité magnétique, monté dans des roulements à joyaux, il tourne librement, suivant le champ magnétique pour déplacer le pointeur à travers l'échelle.
• Printemps de portée étalonnéL'acier à ressort plat, une petite amplitude de mouvement assure la cohérence et une longue durée de vie, réagit à la pression sur le diaphragme, la longueur de vie est réglable pour l'étalonnage.
• Particules pour le nettoyage des eaux uséesIl est maintenu par des plaques avant et arrière et est verrouillé et scellé en position par une plaque d'étanchéité et un anneau de retenue.Le mouvement du diaphragme est restreint pour éviter les dommages dus à des surpressions.

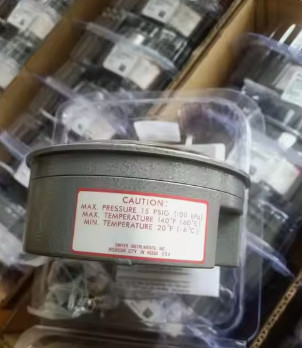

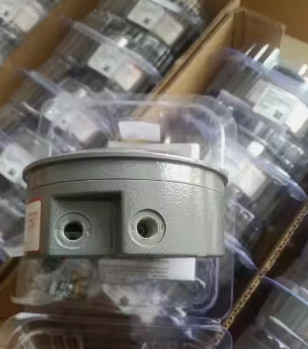

• Casse en aluminium moulé sous pressionest fabriqué avec précision et trempé en iridite pour résister à 168 heures d'essai de corrosion par pulvérisation saline.et pour le montage à la fois en surface et à l'eau.
• Protéger contre la surpression
  Bouchon d'extractionIl est composé d'une boucle en caoutchouc à l'arrière qui agit comme une soupape de soulagement en démontant et en ventilant l'intérieur de l'appareil lorsque la surpression atteint environ 25 psig (1,7 bar).Pour fournir une voie libre pour soulager la pressionIl y a des plaquettes à quatre pas qui maintiennent un espace libre de 0,023 pouce lorsque la jauge est montée à la surface.La prise de soufflage n'est pas utilisée sur les modèles supérieurs à 180" de pression d'eauLa prise d'échappement ne doit pas être utilisée comme système de contrôle de la surpression.Des pressions d'alimentation élevées peuvent encore entraîner une défaillance de la jauge en raison d'une surpressurisation.Il convient d'utiliser les bonnes pratiques d'ingénierie pour éviter que votre système ne dépasse les capacités de n'importe quel composant.
• Sceaux à anneaux OPour le couvercle assure l'intégrité de pression du boîtier.
• Magnéte samarium cobaltmonté à une extrémité de la spirale de rotation sans liaisons mécaniques.
