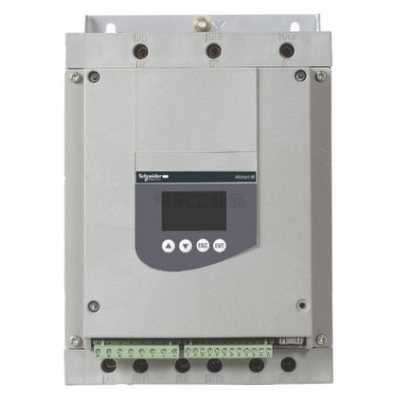

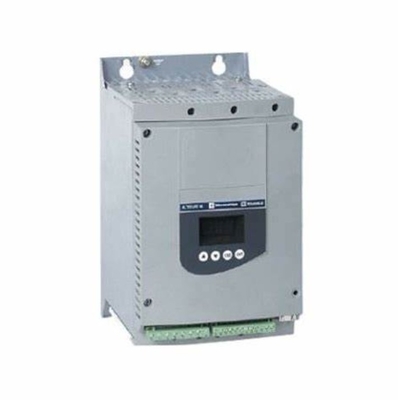

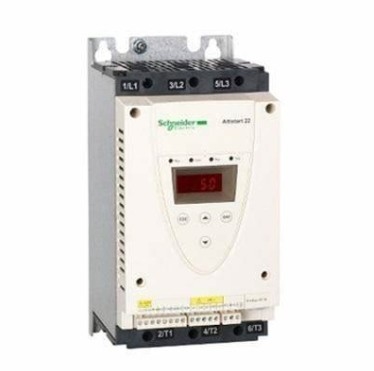

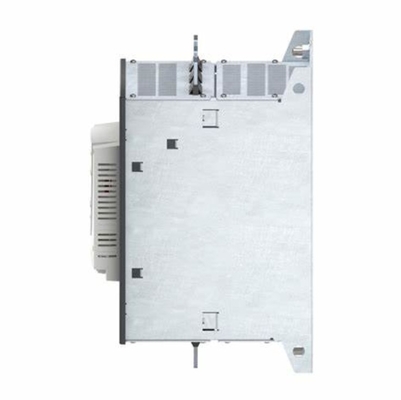

ATS22 Série 210A Démarreur souple 3 phases 110 kW 230/440V Schneider Electric Altistart 22

  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
Lieu d'origine Chine
Nom de marque Schneider
Certification CE
Numéro de modèle Le système de contrôle de la sécurité des véhicules
Quantité de commande min 1
Prix USD$1250
Détails d'emballage Cartonné
Délai de livraison En stock
Conditions de paiement LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 500pc

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Catégorie de produits altistart 22 Destination du produit moteurs asynchrones
nom composant ATS22 network number des phases 3 phases
Mettre en évidence

110 kW démarreur souple

,

230/440V démarreur souple

,

Le démarreur souple Schneider Electric
Laisser un message
Description de produit

Le principal
Gamme de produits Le démarrage de l'altitude 22
Type de produit ou de composant Démarreur souple
Destination du produit Moteurs asynchrones
Application spécifique au produit Pompes et ventilateurs
Nom du composant ATS22
Nombre de phases du réseau 3 phases
[Us] tension nominale d'alimentation 230...440 V - 15... 10%
Puissance du moteur kW 110 kW 400 V
110 kW 440 V
55 kW 230 V
Courant de réglage d'usine 195 A
Dissipation de puissance en W 117 W pour les applications standard
Catégorie d'utilisation AC-53A
Type de démarrage Commencez avec le contrôle du couple (courant limité à 3,5 pouces)
Indice de démarrage IcL 210 A pour connexion dans la ligne d'alimentation du moteur pour les applications standard
Niveau de protection IP Pour les appareils électroniques
Complémentaire
Mode d'assemblage Avec évier de chaleur
Fonction disponible Le pontage interne
Limites de tension d'alimentation 195...484 V
Fréquence d'alimentation 50...60 Hz - 10... 10%
fréquence du réseau 45... 66 Hz
Connexion du dispositif Pour les terminaux delta du moteur
Dans la ligne d'alimentation du moteur
Voltage du circuit de commande [Uc] 230 V - 15...10 % 50/60 Hz
Consommation du circuit de commande 20 W
Numéro de sortie discrète 2
Type de sortie discrète Sorties de relais R1 230 V en marche, alarme, déclenchement, arrêté, non arrêté, démarrage, prêt C/O
Sorties de relais R2 230 V en marche, alarme, déclenchement, arrêté, non arrêté, démarrage, prêt C/O
Courant de commutation minimum 100 mA à 12 V de courant continu (sorties relais)
Courant de commutation maximal 5 sorties de relais à résistance 1 AC de 250 V
5 sorties de relais résistifs 1 A de 30 V CC
2 sorties de relais inductifs à courant alternatif de 250 V à 0,4 20 ms
2 sorties de relais inductifs de 7 ms à 30 V CC
Numéro d'entrée discrète 3
Type d'entrée discrète (LI1, LI2, LI3) logique, 5 mA 4,3 kOhm
Voltage d'entrée discrète Particules de chauffage
Logique d'entrée discrète Logique positive LI1, LI2, LI3 à l'état 0: < 5 V et <= 2 mA à l'état 1: > 11 V, >= 5 mA
Courant de sortie 0.4...1 Icl réglable
Entrée de la sonde PTC 750 ohms
Protocole de port de communication Modbus
Type de connecteur 1 RJ45
Lien de données de communication Série
Interface physique RS485 multi-goutte à goutte
Taux de transmission 4800, 9600 ou 19200 bps
Dispositif installé 31
Type de protection Défaillance de phase: ligne
Protection thermique: moteur
Protection thermique: démarrage
marquage Pour la CE
Type de refroidissement Convection forcée
Position de fonctionnement Verticalement +/- 10 degrés
Taille 425 mm
Largeur 206 mm
Profondeur 299 mm
Poids net 33 kg
Plage de puissance du moteur AC-3 55...100 kW à 200...240 V en trois phases
110...220 kW à 380...440 V à trois phases
Type de démarreur de moteur Démarreur souple
Environnement
Compatibilité électromagnétique Niveau d'émissions radiées et conduites A conforme à la norme CEI 60947-4-2
Vagues oscillantes atténuées de niveau 3 conformes à la norme CEI 61000-4-12
Décharge électrostatique de niveau 3 conforme à la norme CEI 61000-4-2
Immunité aux transitoires électriques de niveau 4 conforme à la norme IEC 61000-4-4
Immunité contre les interférences radioélectriques radiées de niveau 3 conforme à la norme IEC 61000-4-3
Niveau d'impulsion de tension/courant 3 conforme à la norme CEI 61000-4-5
Les normes Pour l'utilisation de l'aéronef
Certifications de produits Le CCC
L.U.
Le GOST
CSA
C-Tic
Résistance aux vibrations 1 gn (f= 13...200 Hz) conforme à la norme CEI 60068-2-6
1.5 mm (f= 2...13 Hz) conforme à la norme IEC 60068-2-6
Résistance aux chocs 15 gn pour 11 ms conformément à la norme IEC 60068-2-27
Niveau sonore 56 dB
Niveau de pollution Niveau 2 conforme à la norme IEC 60664-1
Humidité relative 0 à 95% sans condensation ou eau goutte à goutte conforme à la norme IEC 60068-2-3
Température de l'air ambiant pour le fonctionnement -10 à 40 °C (sans dégraissage)
40 à 60 °C (avec une dératation de courant de 2,2% par °C)
Température de l'air ambiant pour le stockage -25 à 70 °C
Altitude de fonctionnement Le montant de l'impôt sur le revenu est calculé en fonction de l'impôt sur le revenu.
> 1000...< 2000 m avec dératage de courant de 2,2 % par 100 m supplémentaires
Unités d'emballage
Unité Type de colis 1 PCE
Nombre d'unités dans le colis 1 1
Package 1 Hauteur 46.000 cm
Paquet 1 Largeur 40.000 cm
Paquet 1 Longueur 60.000 cm
Paquet 1 Poids 24.500 kg
Garantie contractuelle
Garantie 18 mois
