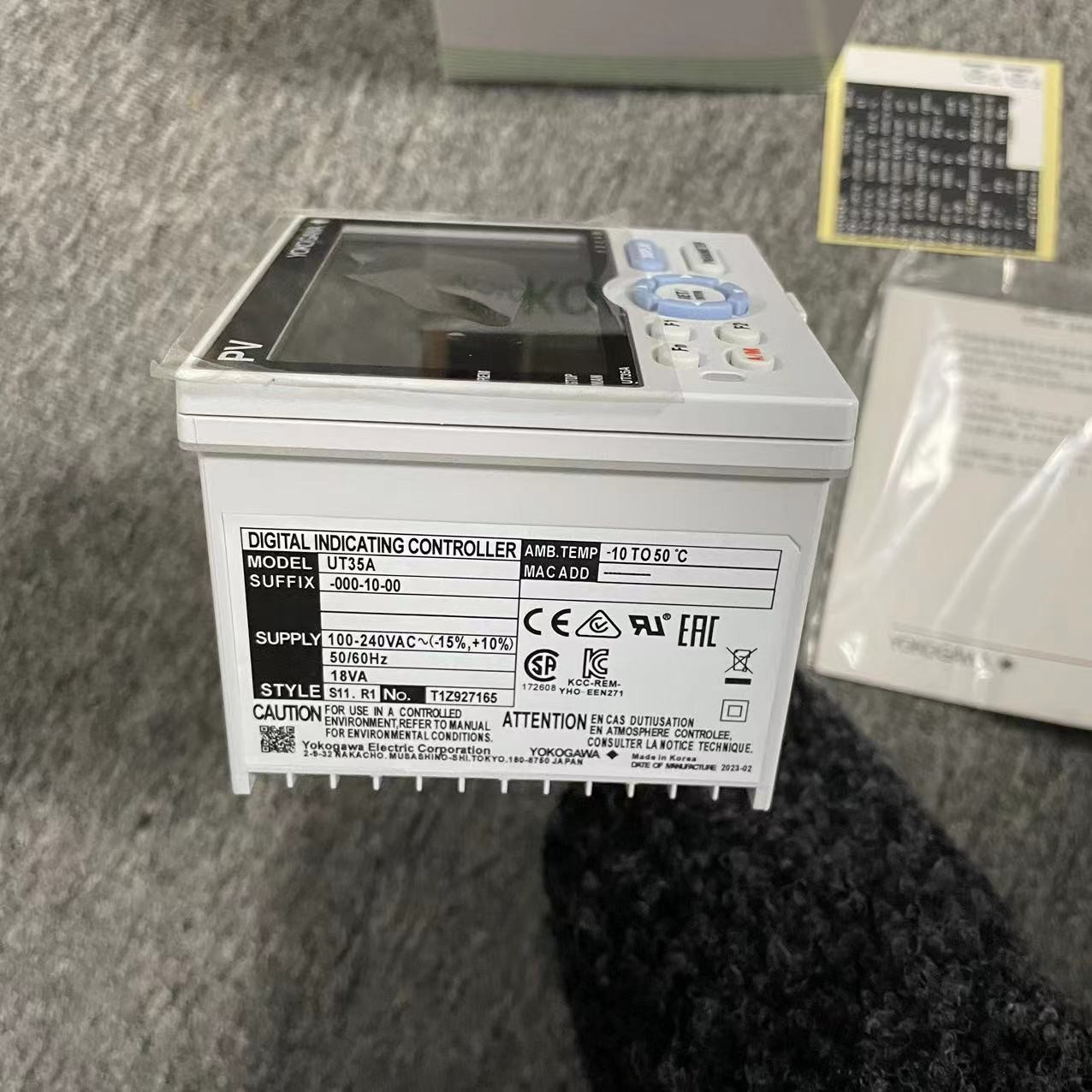

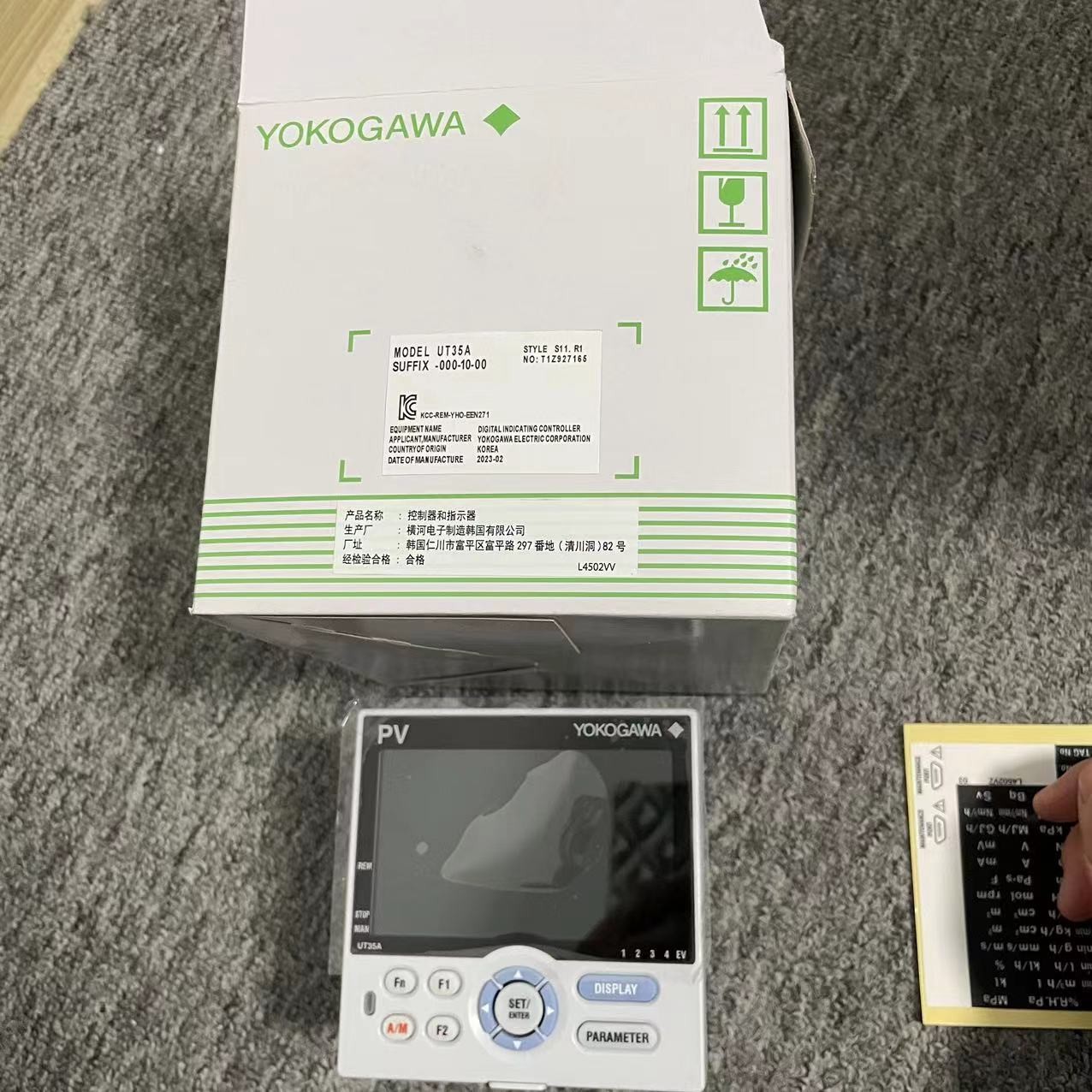

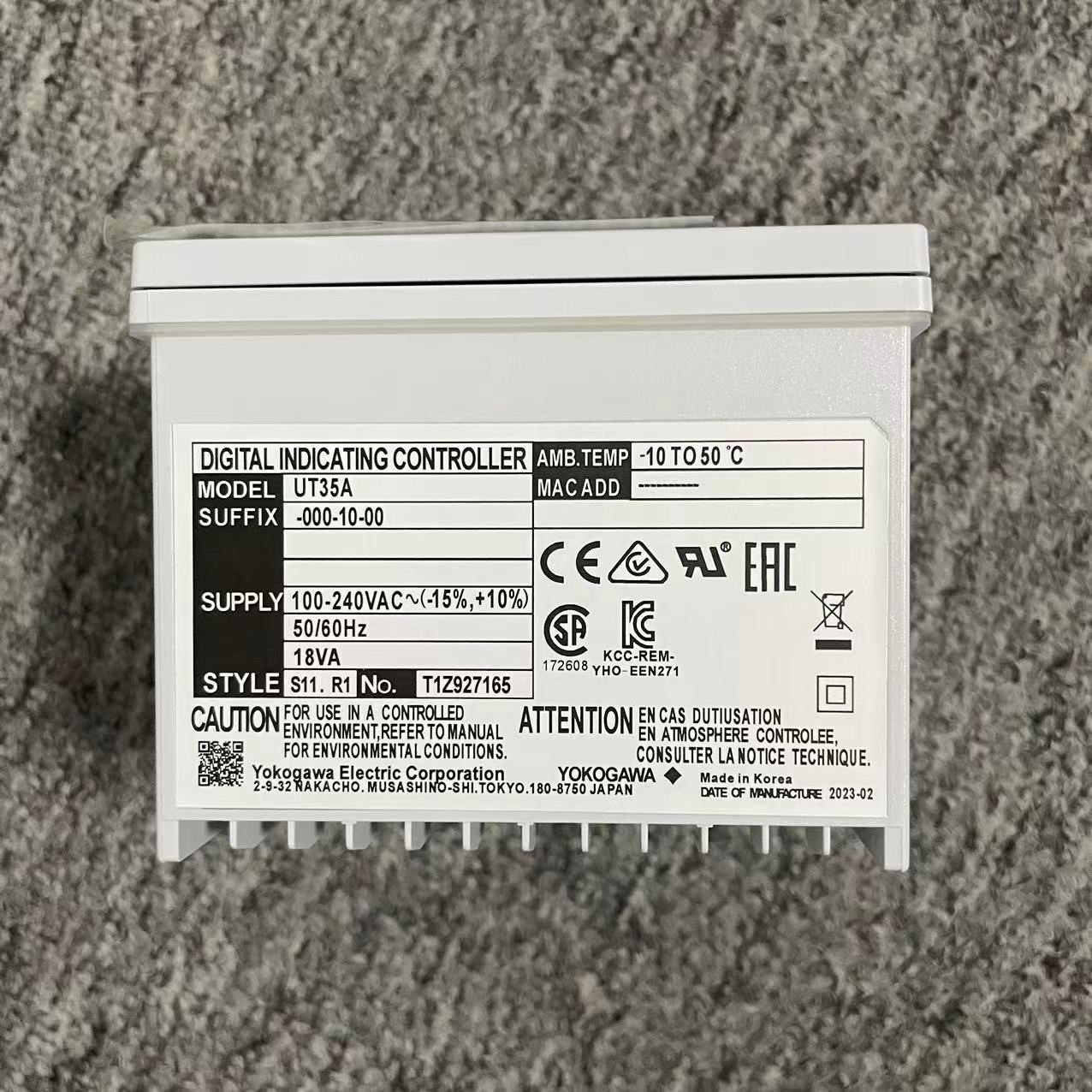

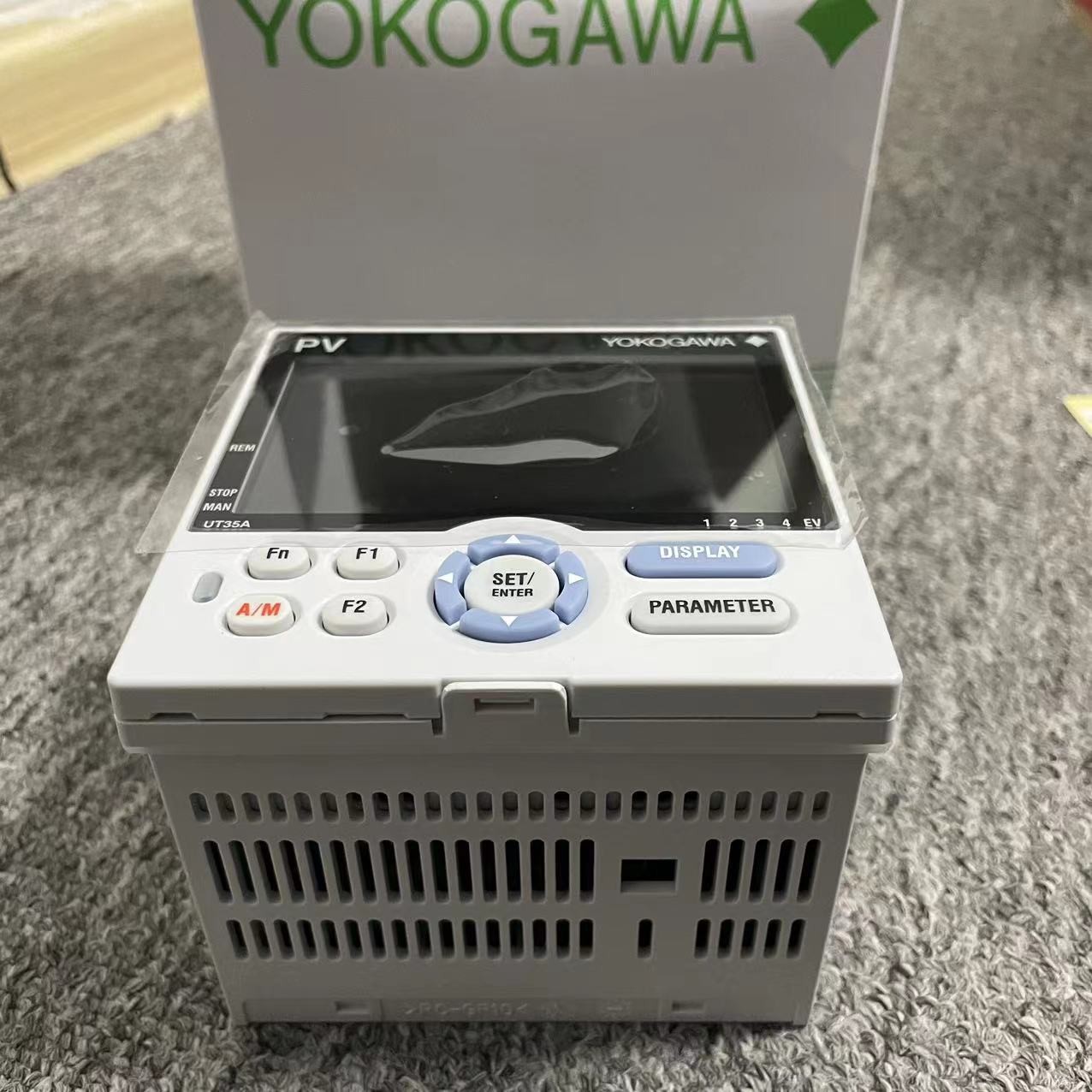

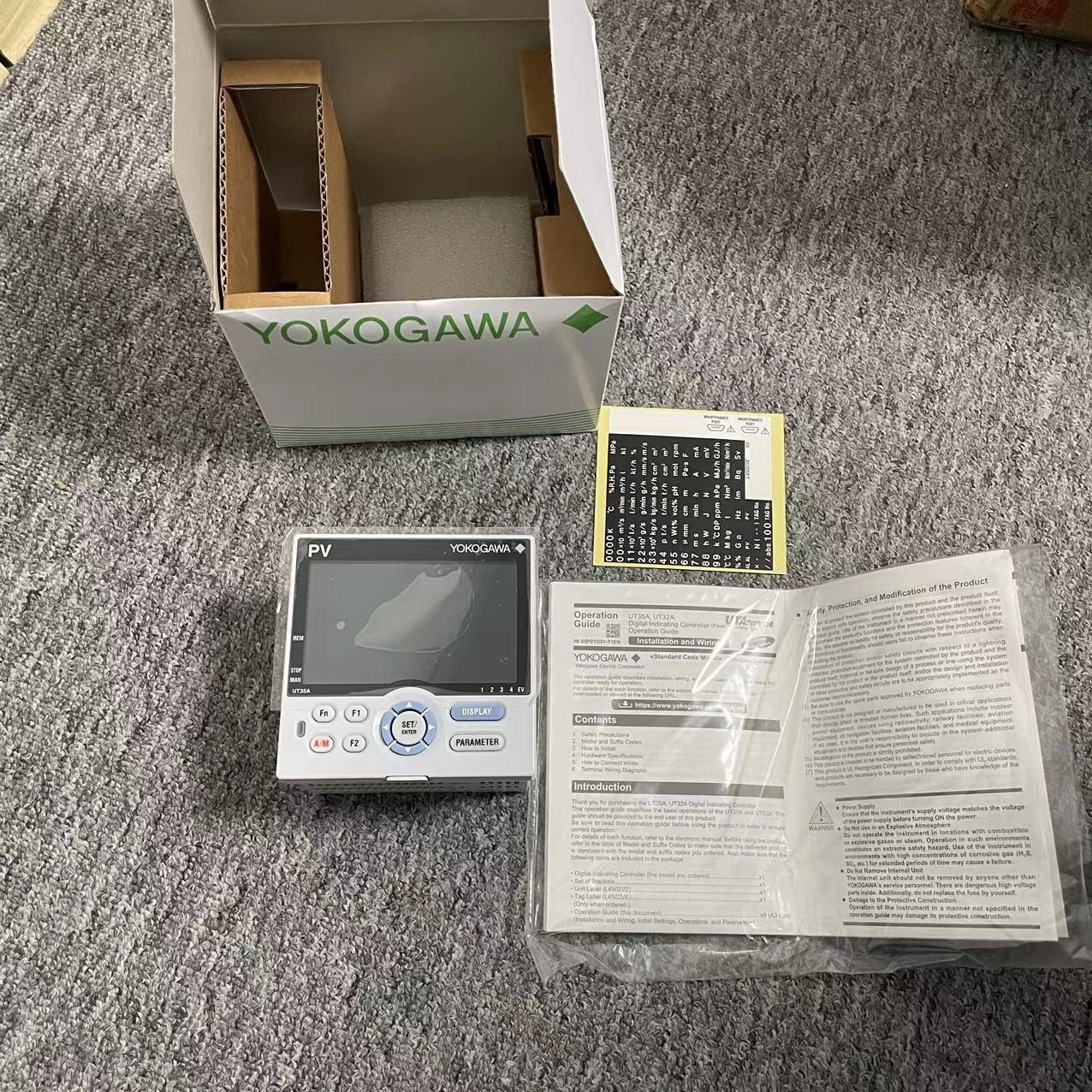

UT35A-001-10-00 Contrôleur numérique de température d'origine pour les applications industrielles

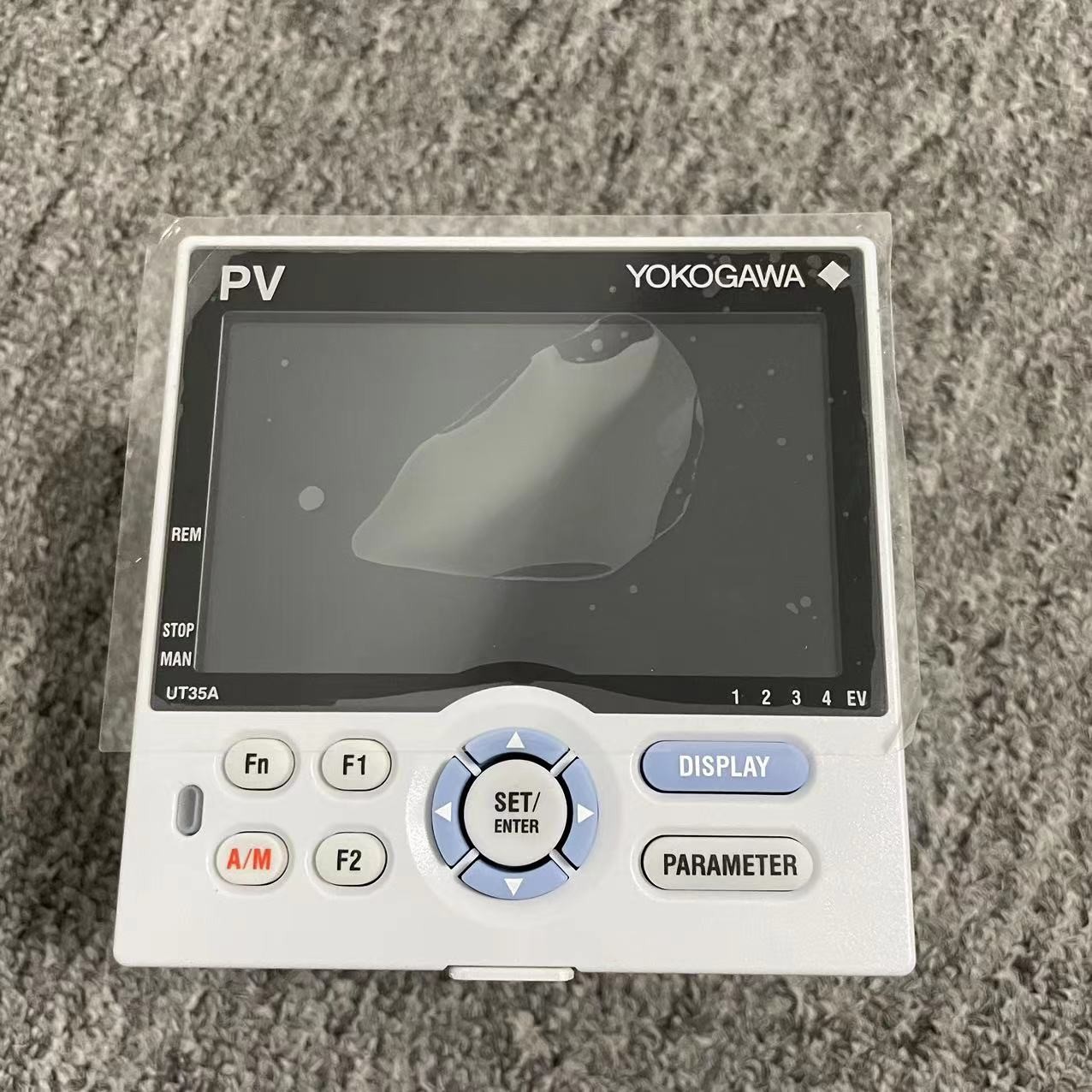

Les régulateurs de température UT35A et UT32A utilisent un écran LCD couleur grand 14 segments facile à lire, ainsi que des touches de navigation, augmentant ainsi considérablement les capacités de surveillance et de fonctionnement.Une fonction de séquence d'échelle est incluse en standardLa courte profondeur du contrôleur permet d'économiser de l'espace sur le tableau de bord.

Caractéristiques du régulateur de température UT35A et UT32A

• 4 points de référence cibles (numéros PID) disponibles en standard
• 3 bornes communes indépendantes d'alarme disponibles en série
• Des programmes de séquence d'échelle peuvent être construits
• Opération simple
• Jusqu'à 8 OD (combinaisons disponibles)

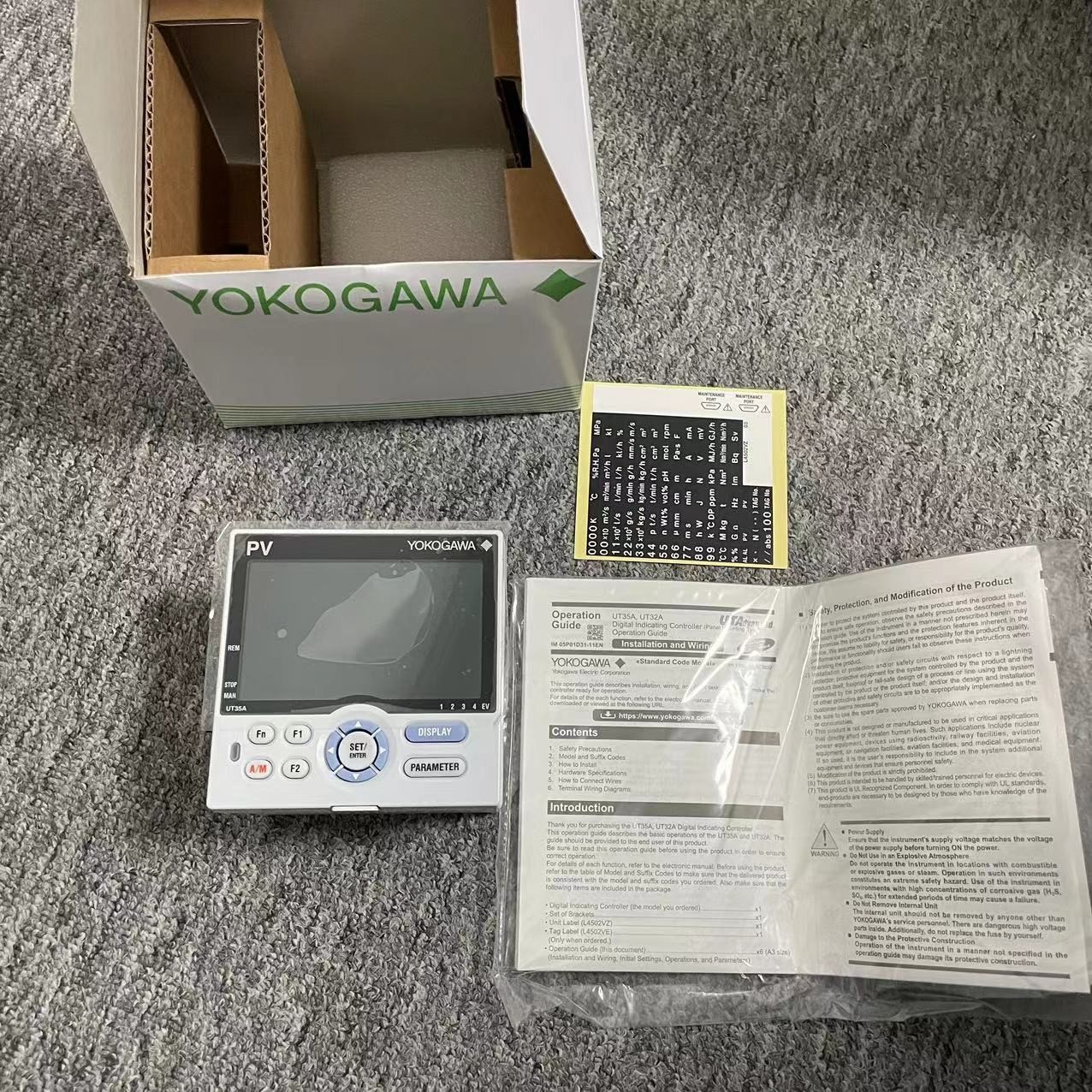

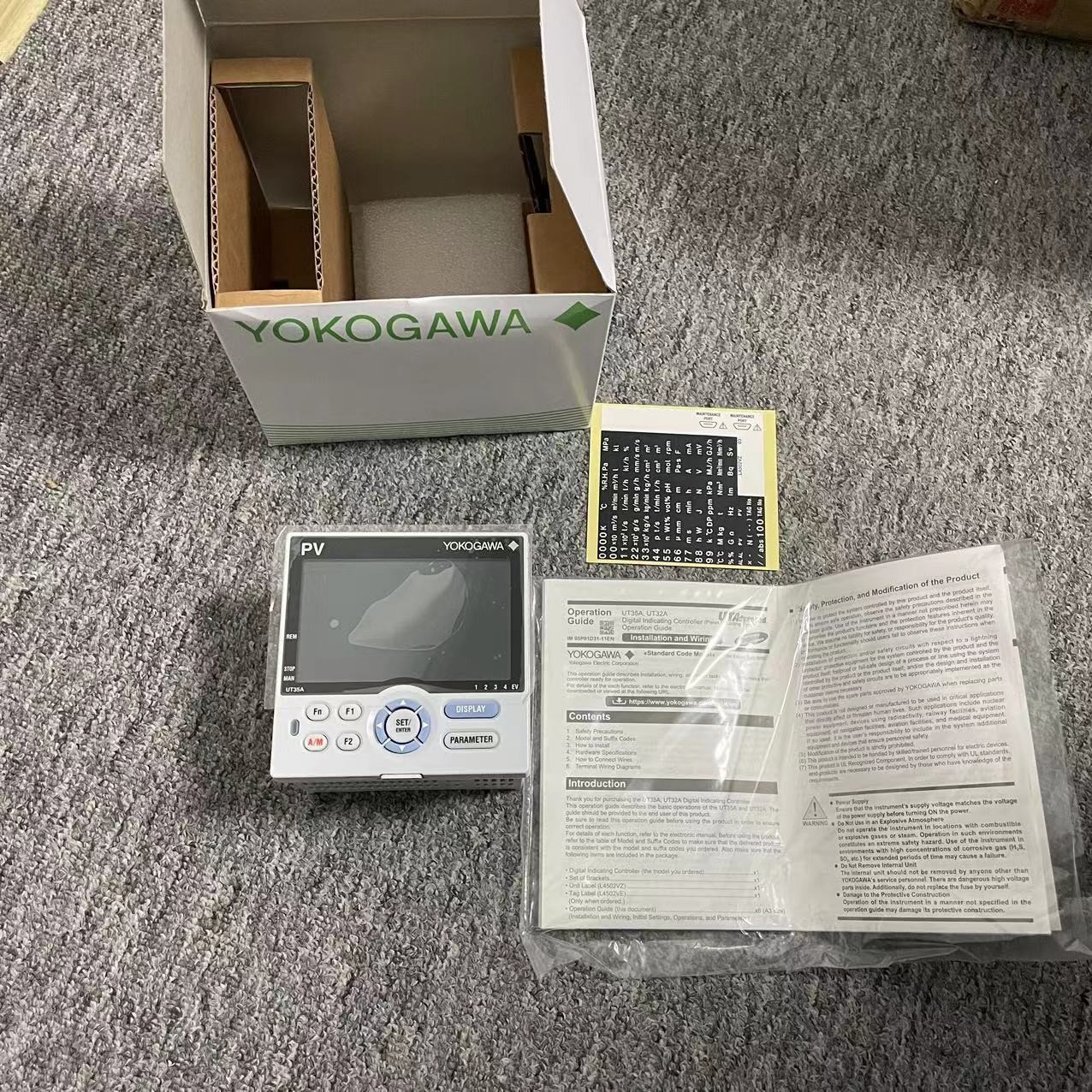

• Manuel d'utilisation en plusieurs langues (japonais, anglais, allemand, français, espagnol, chinois et coréen) disponible.
• Modèle de code détaillé disponible pour personnaliser les spécifications qui vous conviennent le mieux.

• Contrôle avancé

  Modes de commande

  Le mode de commande permet de configurer facilement les paramètres et d'y apporter des modifications.

• Contrôle en boucle unique

• 5 Types de contrôle intégrés

  • Contrôle du PID
  • Commande ON/OFF (1 point d'hystérésis)
  • La commande ON/OFF (2 points d'hystérésis)
  • Deux positions, deux niveaux de contrôle
  • Contrôle de chauffage/refroidissement



  Pour la correspondance entre le mode de commande ci-dessus et les types de commande pour chaque modèle, veuillez consulter les spécifications.

  Contrôle de la séquence d'échelle

  Avec le contrôle de la séquence d'échelle intégré, la gamme d'applications est considérablement augmentée.La fonction de contrôle de la séquence d'échelle peut remplacer un petit PLC requis par l'applicationLe contrôle de séquence et le contrôle PID peuvent être effectués simultanément.

• Surveillance et contrôle des machines externes
  Par exemple: lampes, interrupteurs, chronomètres
• Résoudre facilement la fonctionnalité logique d'entrée/sortie numérique.
  Nombre de types de commandes de base: 13
  Nombre de types de commandes d'application: 73

• [Exemple d'instruction de l'échelle]	[Exemple de programmation par échelle]

  Exemples d'application du programme de séquence d'échelle

  Les circuits de contrôle de la séquence d'alarme peuvent être réduits
  Le programme de séquence d'échelle est intégré en standard dans l'UTAdvanced.permettant ainsi de réduire les coûts.

  [Conventionnel] L'action de l'alarme est construite par un circuit de contrôle de séquence (réle, minuterie, etc.) à l'extérieur du contrôleur.

  [UTAadvanced] Je vous en prie. L'action d'alarme est construite par le programme de séquence d'échelle à l'intérieur de l'UTAdvanced, permettant ainsi de réduire les coûts.





  La charge du système hôte est réduite

  [Conventionnel] Différents types de données analogiques ont été capturés dans le système hôte (PLC, etc.) et calculés, et les résultats ont été traités par le contrôleur de terrain pour le contrôle via une commande.

  [UTAadvanced] Je vous en prie. L'UTAadvanced avec jusqu'à 4 entrées analogiques* permet de capturer directement dans le contrôleur et de calculer par le programme échelle différents types de données analogiques,réduisant ainsi la charge de construction du système de l'hôteAction: divers types de données analogiques ont été capturés dans le système hôte (PLC, etc.) et calculés, et les résultats ont été traités par le contrôleur de terrain pour contrôle par commande. * Dans le cas de l'UT55A



  Entrée/sortie universelle
  Sélectionnez les types d'entrée et de sortie via la configuration

  Entrée universelle

  Sélectionnez parmi la tension TC, RTD, mV/DC et le courant continu. (entrée de courant continu: aucune résistance de shunt n'est requise)

  Le type et la plage d'entrée sont sélectionnables par l'utilisateur via le panneau avant ou à l'aide du logiciel de réglage des paramètres LL50A.

• ± 0,1% de précision d'indication.
• Connectez deux émetteurs à deux fils simultanément.

• Tous les instruments sont équipés d'une alimentation en boucle de 15 V (15 V LPS) pour un émetteur.
  En outre, un LPS de 24 V est également disponible simultanément pour certains instruments en fonction facultative.



  Sortie universelle

  L'utilisateur peut sélectionner les sorties relais, impulsions de tension et de courant.

• Sortie du relais: commande ON/OFF, commande PID proportionnelle au temps
• Voltage de sortie d'impulsion: contrôle PID proportionnel au temps
• Courant de sortie: contrôle PID continu

• La commande de chauffage/refroidissement a deux ensembles de sorties universelles.

• Toutes les combinaisons de sorties de relais, d'impulsion et de courant sont disponibles.

• Activer une soupape de commande motorisée en utilisant un PID proportionnel à la position.

• La fonction de commande PID proportionnelle à la position comporte deux ensembles de sorties de relais pour la rotation directe ou inverse de la soupape de commande motorisée.
• L'entrée de fil de glisse pour rétroalimenter la position de la vanne est également disponible.

• Fonction de réglage automatique (AT)

  Les conditions suivantes peuvent être définies afin d' accroître la précision du calcul des constantes PID en utilisant AT.

• Deux types d'algorithmes permettant de calculer les constantes PID sont disponibles.
