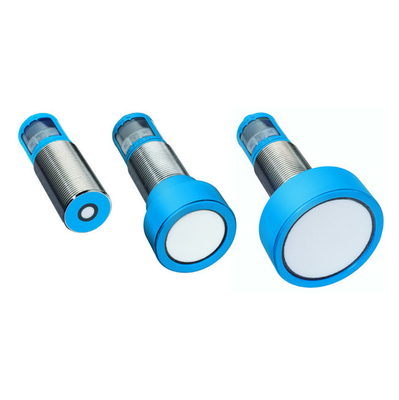

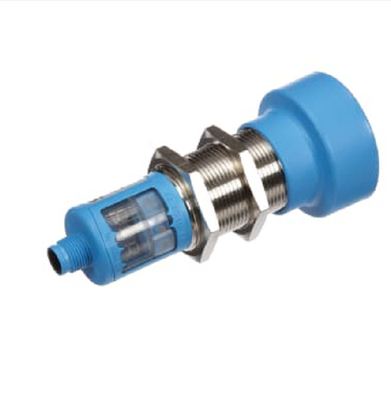

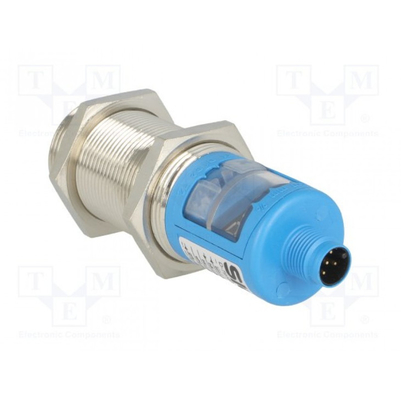

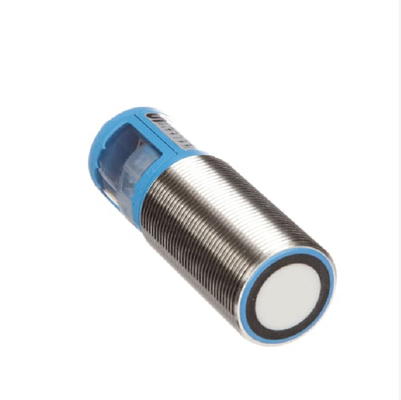

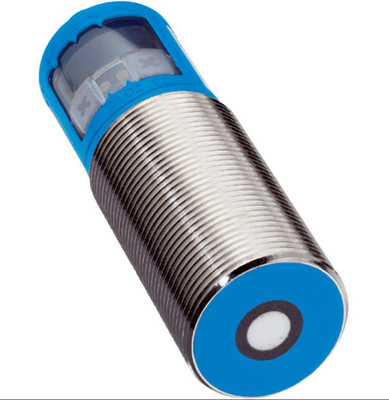

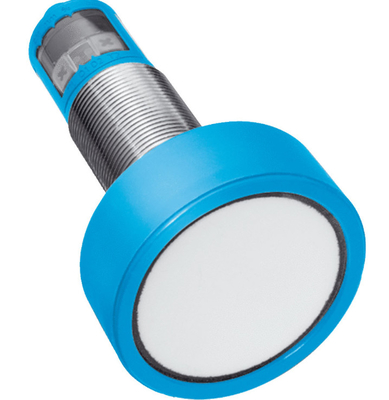

Les détecteurs de distance par ultrasons SICK UM30-212113

Données techniques détaillées Mécanique/électronique Voltage d'alimentation Vs DC 9 V... 30 V 1) 2) Consommation d'énergie ≤ 2.4 W 3) Temps d'initialisation < 300 ms Conception Matériau de boîtier cylindrique Métal (laiton nickelé), PBT, transducteur ultrasonique: mousse de polyuréthane, résine époxy de verre) Taille du fil M30 x 1,5 Type de connexion Connecteur mâle, M12, affichage LED à 5 broches,2 x LED Poids 210 g Axe d'émission Dimensions droites (W x H x D) 47.5 mm x 47.5 mm x 102 mm Classement de l'enceinte IP65 / IP67 Classe de protection III 1) Valeurs limites, protégées par polarité inverse Opération dans un réseau protégé par court-circuit: maximum 8 A, classe 2. 2) 15 V...30 V lorsque la tension de sortie analogique est utilisée. 3) Sans charge. Paramètres liés à la sécurité MTTFD 101 ans DCavg 0% Performance Portée de fonctionnement, portée limite 350 mm... 3400 mm, 5,000 mm Objectif Objets naturels 1) Par rapport à la valeur mesurée actuelle, valeur minimale ≥ résolution. 2) Se référant à la valeur de mesure en cours. 3) La compensation de température peut être désactivée, sans compensation de température: 0,17 % / K.4) Lissage ultérieur de la sortie analogiqueSelon l'application, il peut augmenter le temps de réponse jusqu'à 200%.49Le résultat de cette analyse est le résultat d'une analyse de l'efficacité de l'unité de mesure.15 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: pas de conversation croisée jusqu'à 50 capteurs Filtres de mesure réglables: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, valeur minimale ≥ résolution. 2) Se référant à la valeur de mesure en cours. 3) La compensation de température peut être désactivée, sans compensation de température: 0,17 % / K.4) Lissage ultérieur de la sortie analogique, selon l'application, peut augmenter le temps de réponse jusqu'à 200%. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Voltage 0 V... 10 V, ≥ 100.000 Ω Résolution 12 bits Entrée multifonctionnelle (MF) 1 x MF Hystérèse 50 mm 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) Pour 4 mA...20 mA et Vs ≤ 20 V maximum. charge ≤ 100 Ω. Données d'environnement Température ambiante, fonctionnement ¥25 °C... +70 °C Température ambiante, stockage ¥40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 Classe 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Dessin dimensionnel (Dimensions en mm (pouces)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Connexion 2 Affichage 3 Noix de montage, SW 36 mm Type de connexion 1 2 4 3 5 4 SENSORS DE DISTANCE ULTRASONICS:49Le schéma de connexion UM30-21x118 connecteur M12,5-pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sync/Multi1 1 Synchronisation et mode multiplexConnexion + communication Ajustement possible 2 4 4 5 5 T1 D1 D2 T2 2 Affichage 4 Éléments de commande 5 Indicateurs d' état 2024-06-27 07:49La fiche produit est sujette à changement sans préavis Les capteurs de distance par ultrasons600 (63.00) 2,400 (94.49) 2,400 (94.49) 1,600 (63.00) 800 (31.50) 800 (31.50) 0 Zone de détection en mm (pouces) 3 4 5 2 0 800 (31.50) 2,400 (94.49) 1,600 (63.00) 3,200 (125.98) 4,000 (157.48) 5,600 (220.47) 4,800 (188).98) Zone de détection en mm (pouces) 1 1 Plage de détection dépendante des propriétés de réflexion, de la taille et de l'alignement de l'objet 2 Plage limite 3 Plage de fonctionnement 4 Objet exemple:plaque alignée 500 mm x 500 mm
