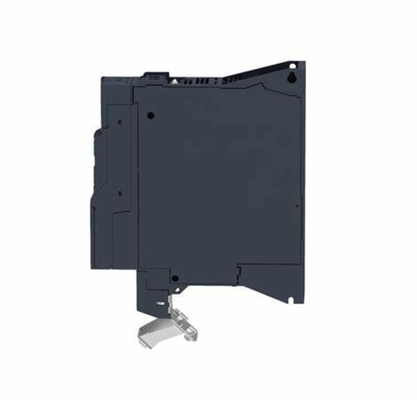

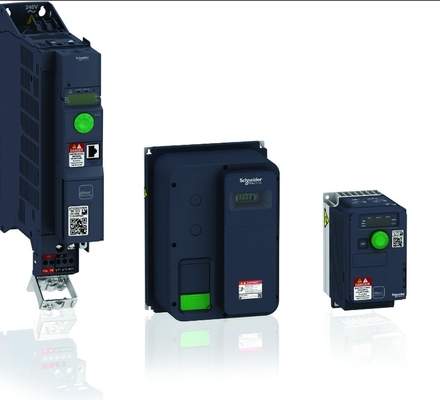

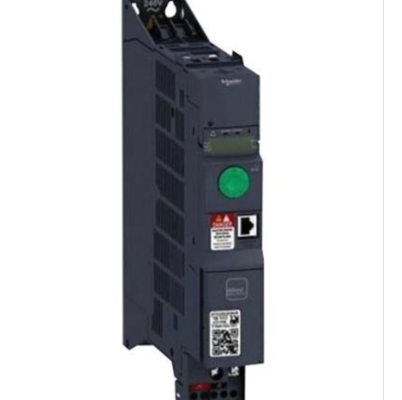

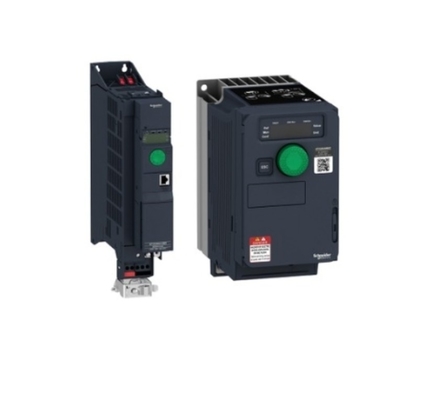

Schneider Variable Speed Drive, machine Altivar ATV320, 0,75 kW, 380 à 500 V, 3 phases livre

  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
Lieu d'origine Chine
Nom de marque Schneider
Certification CE
Numéro de modèle ATV320U07N4B
Quantité de commande min 1
Prix USD$130

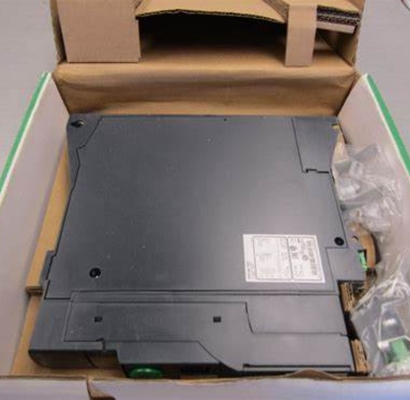

Détails d'emballage Cartonné
Délai de livraison En stock
Conditions de paiement L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 500pc

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Catégorie de produits Machine ATV320 d'Altivar Une variante Version standard
format de la commande livre Montage du mode Montage de l'armoire
Mettre en évidence

à trois phases Schneider à vitesse variable

,

0.75 kW Schneider à vitesse variable
Laisser un message
Description de produit



Principal
Gamme de produits Altivar Machine ATV320
Type de produit ou de composant Variateur de vitesse
Application spécifique au produit Machines complexes
une variante Version standard
Format du lecteur Livre
Mode de montage Support d'armoire
Protocole de port de communication Modbus série
Peut ouvrir
Carte d'option Module de communication CANopen
module de communication, EtherCAT
module de communication Profibus DP V1
module de communication, PROFINET
module de communication, Ethernet Powerlink
module de communication, EtherNet/IP
module de communication DeviceNet
[Us] tension d'alimentation nominale 380...500 V - 15...10 %
Courant de sortie nominal 2,3 A
Puissance du moteur kW 0,75 kW pour usage intensif
Filtre CEM Filtre CEM de classe C2 intégré
Degré de protection IP IP20
Complémentaire
Numéro d'entrée discret 7
Type d'entrée discrète STO, désactivation sûre du couple, 24 V CC 1,5 kOhm
Entrées logiques DI1...DI6, 24 V DC 30 V)
DI5 programmable comme entrée d'impulsions 0…30 kHz, 24 V DC 30 V)
Logique d'entrée discrète Logique positive (source)
Logique négative (sink)
Numéro de sortie discret 3
Type de sortie discrète Collecteur ouvert DQ+ 0…1 kHz 30 V CC 100 mA
Collecteur ouvert DQ- 0…1 kHz 30 V CC 100 mA
Numéro d'entrée analogique 3
Type d'entrée analogique Tension AI1 0...10 V DC 30 kOhm 10 bits
Tension différentielle bipolaire AI2 +/- 10 V DC 30 kOhm 10 bits
Courant AI3 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration) 250 Ohm 10 bits
Numéro de sortie analogique 1
Type de sortie analogique Courant configurable par logiciel AQ1 0...20 mA 800 Ohm 10 bits
Tension configurable par logiciel AQ1 0...10 V DC 470 Ohm 10 bits
Type de sortie relais Logique de relais configurable R1A 1 NO 100000 cycles
Relais logique configurable R1B 1 NC 100000 cycles
Logique de relais configurable R1C
Relais logique configurable R2A 1 NO 100000 cycles
Logique de relais configurable R2C
Courant de commutation maximal Sortie relais R1A, R1B, R1C résistive, cos phi = 1 3 A 250 V AC
Sortie relais R1A, R1B, R1C résistive, cos phi = 1 3 A 30 V DC
Sortie relais R1A, R1B, R1C, R2A, R2C inductive, cos phi = 0,4 7 ms 2 A 250 V AC
Sortie relais R1A, R1B, R1C, R2A, R2C inductive, cos phi = 0,4 7 ms 2 A 30 V DC
Sortie relais R2A, R2C résistive, cos phi = 1 5 A 250 V AC
Sortie relais R2A, R2C résistive, cos phi = 1 5 A 30 V DC
Courant de commutation minimal Sortie relais R1A, R1B, R1C, R2A, R2C 5 mA 24 V CC
Méthode d'accès Esclave CANopen
Fonctionnement à 4 quadrants possible Vrai
Profil de contrôle du moteur asynchrone Rapport tension/fréquence, 5 points
Contrôle vectoriel de flux sans capteur, standard
Rapport tension/fréquence - Économie d'énergie, U/f quadratique
Contrôle vectoriel de flux sans capteur - Économie d'énergie
Rapport tension/fréquence, 2 points
Profil de contrôle du moteur synchrone Contrôle vectoriel sans capteur
Surcouple transitoire 170…200 % du couple nominal du moteur
Fréquence de sortie maximale 0,599 kHz
Rampes d'accélération et de décélération Linéaire
Tu
S
CUS
Commutation de rampe
Adaptation de la rampe d'accélération/décélération
Arrêt automatique d'accélération/décélération avec injection de courant continu
Compensation du glissement du moteur Automatique quelle que soit la charge
Réglable 0...300 %
Non disponible en rapport tension/fréquence (2 ou 5 points)
Fréquence de commutation 2...16 kHz réglable
4...16 kHz avec facteur de déclassement
Fréquence de commutation nominale 4 kHz
Freinage jusqu'à l'arrêt Par injection de courant continu
Hacheur de freinage intégré Vrai
Courant de ligne 3,6 A 380 V service intensif)
2,7 A 500 V service intensif)
Courant d'entrée maximal par phase 3,6 A
Tension de sortie maximale 500 V
Puissance apparente 2,3 kVA 500 V service intensif)
Fréquence du réseau 50-60 Hz
Tolérance relative de fréquence du réseau symétrique 5 %
Ligne prospective Isc 5 kA
Courant de charge de base en cas de surcharge élevée 3,0 A
Puissance dissipée en W Ventilateur 31 W 380 V 4 kHz
Avec fonction de sécurité Vitesse Limitée de Sécurité (SLS) Vrai
Avec fonction de sécurité Gestion sûre du freinage (SBC/SBT) FAUX
Avec fonction de sécurité Safe Operating Stop (SOS) FAUX
Avec fonction de sécurité Safe Position (SP) FAUX
Avec fonction de sécurité Logique programmable sûre FAUX
Avec fonction de sécurité Safe Speed ​​Monitor (SSM) FAUX
Avec fonction de sécurité Safe Stop 1 (SS1) Vrai
Avec fonction sft Safe Stop 2 (SS2) FAUX
Avec fonction de sécurité Safe torque off (STO) Vrai
Avec fonction de sécurité Position Limitée de Sécurité (SLP) FAUX
Avec fonction de sécurité Safe Direction (SDI) FAUX
Type de protection La phase d'entrée interrompt le variateur
Surintensité entre les phases de sortie et la mise à la terre
Protection contre la surchauffe du variateur
Court-circuit entre les phases du moteur d'entraînement
Protection thermique du variateur
Largeur 1,8 po (45,0 mm)
Hauteur 12,8 po (325,0 mm)
Profondeur 9,6 pouces (245,0 mm)
Poids net 5,5 lb (É.-U.) (2,5 kg)
Environnement
Position de travail Verticale +/- 10 degrés
Certifications des produits CE
ATEX
NOM
GOST
CAE
RCM
KC
marquage CE
ATEX
UL
CSA
CAE
RCM
Normes CEI 61800-5-1
Compatibilité électromagnétique Test d'immunité aux décharges électrostatiques niveau 3 IEC 61000-4-2
Test d'immunité aux champs électromagnétiques radiofréquences rayonnés niveau 3 IEC 61000-4-3
Test d'immunité aux transitoires électriques rapides/en salves niveau 4 IEC 61000-4-4
Test d'immunité aux surtensions de 1,2/50 µs - 8/20 µs niveau 3 IEC 61000-4-5
Test d'immunité aux radiofréquences conduites niveau 3 IEC 61000-4-6
Test d'immunité aux chutes et aux interruptions de tension IEC 61000-4-11
Classe environnementale (en fonctionnement) Classe 3C3 selon IEC 60721-3-3
Classe 3S2 selon IEC 60721-3-3
Accélération maximale sous l'effet d'un choc (pendant le fonctionnement) 150 m/s² à 11 ms
Accélération maximale sous contrainte vibratoire (en fonctionnement) 10 m/s² à 13...200 Hz
Déflexion maximale sous charge vibratoire (en fonctionnement) 1,5 mm à 2...13 Hz
Humidité relative autorisée (pendant le fonctionnement) Classe 3K5 selon EN 60721-3
Volume d'air de refroidissement 2483,3 Gal/h (É.-U.) (9,4 m3/h)
Catégorie de surtension III
Boucle de régulation Régulateur PID réglable
Précision de la vitesse +/- 10 % du glissement nominal 0,2 Tn à Tn
Degré de pollution 2
Température ambiante de transport de l'air -13,0000000000…158,0000000000 °F (-25…70 °C)
Température de l'air ambiant pour le fonctionnement 14,0000000000…122,0000000000 °F (-10…50 °C) sans déclassement
122,0000000000…140,0000000000 °F (50…60 °C) avec facteur de déclassement
Température de l'air ambiant pour le stockage -13,0000000000…158,0000000000 °F (-25…70 °C)
Détails de commande et d'expédition
Catégorie US1CP4B22152
Barème des remises CP4B
Code GTIN 3606480966408
Possibilité de retour Oui
Pays d'origine IDENTIFIANT
Unités d'emballage
Type d'unité de colis 1 PCE
Nombre d'unités dans le paquet 1 1
Paquet 1 Hauteur 3,346 pouces (8,500 cm)
Paquet 1 Largeur 10,827 pouces (27,500 cm)
Longueur du paquet 1 12,795 pouces (32,500 cm)
Poids du colis 1 5,172 lb (É.-U.) (2,346 kg)
Type d'unité de colis 2 P06
Nombre d'unités dans le paquet 2 24
Paquet 2 Hauteur 29,528 pouces (75,000 cm)
Paquet 2 Largeur 23,622 pouces (60,000 cm)
Paquet 2 Longueur 31,496 pouces (80,000 cm)
Poids du colis 2 146,175 lb (É.-U.) (66,304 kg)
