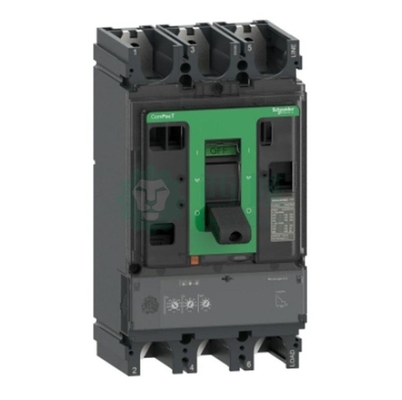

Schnerder C63N32D630 disjoncteur ComPacT NSX630N, 50kA à 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 pôles 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Lieu d'origine Chine
Nom de marque Schnerder
Certification CE
Numéro de modèle C63N32D630
Quantité de commande min 1
Prix USD$400
Détails d'emballage Cartonné
Délai de livraison En stock
Conditions de paiement L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 500pc

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Portée ComPacT nouvelle génération Nom du produit Compact NSX nouvelle génération
nom court de dispositif NSX630N description de poteaux 3P
Description des poteaux protégés 3D
Mettre en évidence

Coupe-circuit 3D ComPacT NSX630N

,

Détecteur de courant de 50kA ComPacT NSX630N

,

MicroLogic 2.3 disjoncteur ComPacT NSX630N
Laisser un message
Description de produit

Le principal
Portée ComPacT nouvelle génération
Nom du produit Compact NSX nouvelle génération
Nom abrégé du dispositif Le modèle NSX630N
type de produit ou de composant Disjoncteur
Application du dispositif Distribution
Définition des pôles 3P
Description des poteaux protégés 3D
[En] courant nominal 630 A à 40 °C
[Ue] tension de fonctionnement nominale 690 V CA 50/60 Hz
Type de réseau AC
Fréquence de réseau 50/60 Hz
Conformité à l'isolation Oui, conforme à la norme EN/IEC 60947-2
Catégorie d'utilisation Catégorie A
[Icu] capacité nominale de rupture de court-circuit ultime 85 kA ICU à 220/240 V AC 50/60 Hz conformément à la CEI 60947-2
50 kA Icu à 380/415 V AC 50/60 Hz conformément à la CEI 60947-2
42 kA Icu à 440 V AC 50/60 Hz conformément à la CEI 60947-2
30 kA Icu à 500 V AC 50/60 Hz conformément à la CEI 60947-2
22 kA Icu à 525 V AC 50/60 Hz conformément à la CEI 60947-2
10 kA ICU à 660/690 V AC 50/60 Hz conformément à la norme CEI 60947-2
50 kA à 480 V AC 50/60 Hz conforme à la norme UL 508
Niveau de performance N 50 kA 415 V CA
Nom de l'unité de voyage Micro logique 2.3
Technologie de l'unité de voyage Numéro de téléphone
Fonctions de protection de l'unité de voyage LSoI
Type de contrôle Faire basculer
Mode de montage du disjoncteur Fixé
Complémentaire
[Ui] tension d'isolation nominale 800 V CA 50/60 Hz
[Uimp] impulsion nominale résister à la tension 8 kV
[Ics] capacité nominale de rupture de court-circuit en service 85 kA à 220/240 V AC 50/60 Hz conformément à la norme CEI 60947-2
50 kA à 380/415 V AC 50/60 Hz conformément à la norme CEI 60947-2
42 kA à 440 V AC 50/60 Hz conformément à la norme CEI 60947-2
30 kA à 500 V AC 50/60 Hz conformément à la norme CEI 60947-2
11 kA à 525 V AC 50/60 Hz conformément à la CEI 60947-2
10 kA à 660/690 V AC 50/60 Hz conformément à la norme CEI 60947-2
Durabilité mécanique 15000 cycles
Durabilité électrique 8000 cycles à 440 V In/2
4000 cycles à 440 V
6000 cycles à 690 V In/2
2000 cycles à 690 V
Dissipation de puissance par pôle 39.69 W
support de montage Plaque arrière
Position de montage Horizontale et verticale
À l' arrière
Connexion vers le haut À l' avant
connexion vers le bas À l' avant
Piste de connexion 45 mm
Type de protection L: pour la protection contre la surcharge (longue durée)
Ainsi: pour une protection contre les courts-circuits de courte durée avec retard fixe
I: pour la protection contre les courts-circuits instantanés
Nombre d'unités de voyage 630 A à 40 °C
Réglage de la prise en charge à long terme type Ir (protection thermique) 9 réglages réglables
[Ir] portée de réglage de la protection à long terme 250...630 A
Type de réglage du retard de protection à long terme tr Fixé
[tr] plage de réglage du retard de protection à long terme 400 s à 1,5 x Ir
16 s à 6 x Ir
11 s à 7,2 x Ir
mémoire thermique 20 minutes avant et après le déraillement
Type de réglage de prise en charge de la protection à courte durée Isd 9 réglages réglables
[Isd] Plage de réglage de la prise de protection à courte durée 1.5...10 x Ir
Type de réglage du retard de protection à court terme tsd Fixé
Réglage instantané de la protection de prise en charge type II Fixé
[ii] portée de réglage instantanée de la protection 6900 A
Protection contre les fuites de terre Sans
Zone sélective d'interconnexion ZSI Sans
Nombre de fentes pour les accessoires électriques 6 emplacements
Signalisation locale LED clignotante (vert) pour indiquer qu'elle est prête à fonctionner
LED 105 % Ir (rouge) pour surcharge
LED 90 % Ir (orange) pour surcharge
Largeur (W) de hauteur de 140 mm
Taille (H) 255 mm
Profondeur (D) 110 mm
Poids net 6.2 kg
Environnement
Les normes Pour l'utilisation de l'appareil de mesure
Certifications de produits Le CCC
La CAE
Marine
Catégorie de surtension Classe II
Classe de protection contre les chocs électriques Classe II
Niveau de pollution 3 conforme à la norme CEI 60664-1
Niveau de protection IP IP40 conforme à la norme CEI 60529
IK degré de protection IK07 conforme à la norme CEI 62262
Température de l'air ambiant pour le fonctionnement -25 à 70 °C
Température de l'air ambiant pour le stockage -50 à 85 °C
Humidité relative 0 à 95%
Altitude de fonctionnement 0...2000 m sans dégradation
2000 m...5000 m avec dégradation
Unités d'emballage
Unité Type de colis 1 PCE
Nombre d'unités dans le colis 1 1
Package 1 Hauteur 150,0 cm
Paquet 1 Largeur 160,0 cm
Paquet 1 Longueur 29.5 cm
Paquet 1 Poids 50,732 kg
Unité Type de colis 2 S04
Nombre d'unités dans le paquet 2 2
Paquet 2 Hauteur 300,0 cm
Paquet 2 Largeur 400,0 cm
Paquet 2 Longueur 600,0 cm
Paquet 2 Poids 12.318 kg
