L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.

Le terminal est conçu pour une utilisation dans une station en ligne.LPour ce faire, appliquez une tension continue de 24 V (U24 VLa puissance de communication (U) est supérieure à la puissance de communication (U).L) est générée à partir de cette tension.

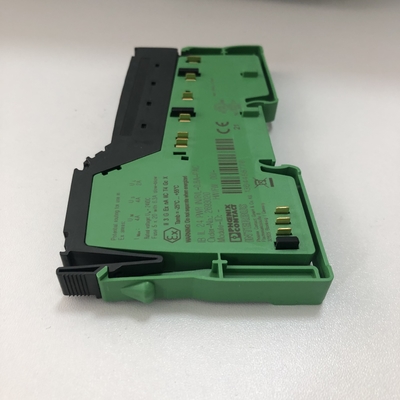

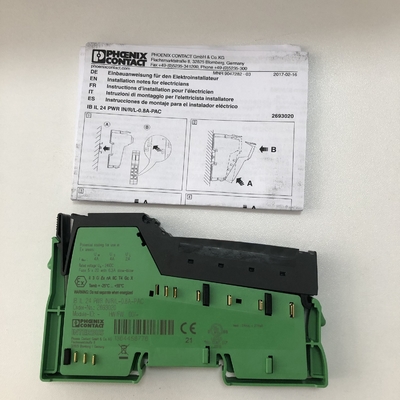

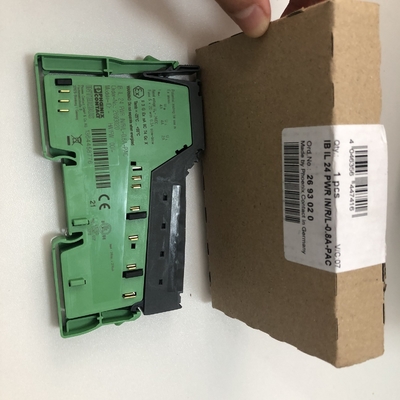

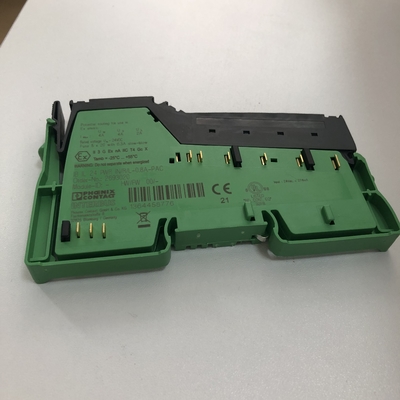

1 Description Le terminal de boost en ligne pour la puissance de communication UL de 0,8 A IB IL 24 PWR IN/R/L-0,8A-PAC © fiche de données PHOENIX CONTACT Le terminal est conçu pour une utilisation dans une station en ligne.Si la charge maximale du coupleur de bus pour la puissance de communication (UL) est atteinte, ce terminal peut être utilisé pour fournir cette tension à nouveau. Pour ce faire, appliquez une tension continue de 24 V (U24V) au terminal. La puissance de communication (UL) est générée à partir de cette tension.Caractéristiques de l'alimentation de la tension de 24 V pour la production de la puissance de communication (UL) jusqu'à 0.8 A ¢ D'une version matérielle 00, homologuée pour une utilisation dans les zones potentiellement explosives de la zone 2 Avertissement:Risque d'explosion lorsqu'il est utilisé dans des zones potentiellement explosivesCette fiche de données est valable uniquement en association avec le manuel d'utilisation IL SYS INST UM E. Veillez à toujours utiliser la documentation la plus récente.Il peut être téléchargé sur le produit à phoenixcontact.net/produits

Données de commande Accessoires Type de commande N° de pièce/Pkt. Connecteur, couleur, pour les blocs terminaux d'alimentation en ligne et de segment (connecteur/adaptateur) IB IL SCN-PWR IN-CP 2727637 10 Champ d'étiquetage, largeur: 12.2 mm (marquage) IB IL Champ 2 2727501 10 Faites entrer une bande, feuille, blanche, non étiquetée, peut être étiquetée avec: Systèmes d'impression de bureau: Imprimante laser, Type de montage: Insert, champ de lettres: 62 x 10 mm (marquage) ESL 62X10 0809492 1 Type de documentation N° de commandePcs./Pkt. Manuel d'utilisation, anglais, Terminals d'automatisation de la gamme de produits Inline IL SYS INST UM E - - Dimensions (tailles nominales en mm) Largeur 12,2 mm Hauteur 119,8 mm Profondeur 71,5 mm 4 Données techniques 119,8 71,5 Données générales Couleur verte Poids 65 g (avec connecteur) Type de montage rail DIN Température ambiante (opération) -25 °C... 55 °C Température ambiante (entreposage/transport) -25 °C...85 °C Humidité admissible (opération) 10 % ... 95 % (non condensant) Humidité admissible (entreposage/transport) 10 %... 95 % (non condensant) IB IL 24 PWR IN/R/L-0.8A-PAC 7914_en_02 PHOENIX CONTACT 4 / 8 Pression de l'air (opération) 70 kPa...106 kPa (jusqu'à 3000 m d'altitude) Pression de l'air (entreposage/transport) 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) Niveau de protection IP20 Classe de protection III, CEI 61140, EN 61140, VDE
