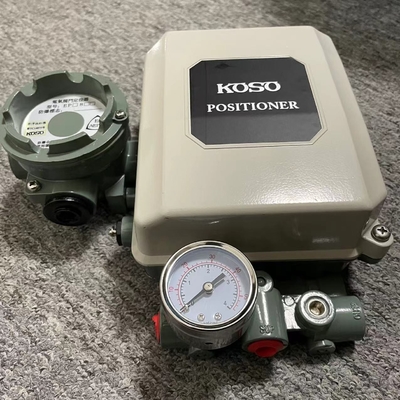

Le dispositif de positionnement des soupapes Koso EPB801

Le positionneur de vanne Koso EPB801 est l'accessoire principal de la vanne régulatrice, qui est généralement utilisé avec la vanne régulatrice pneumatique.et utilise ensuite son signal de sortie pour contrôler la vanne de régulation pneumatique, lorsque l'action de la soupape de commande, le déplacement de la tige par rétroaction mécanique au positionneur de soupape, la position de la soupape par le signal électrique au système supérieur.Le positionneur de vanne électrique est l'accessoire principal de la vanne de commande.

Le positionneur de soupape électrique EPB801 est l'accessoire principal de la soupape de régulation, qui est généralement utilisé avec la soupape de régulation pneumatique.Il reçoit le signal de positionnement de la vanne de sortie du régulateur, puis utilise son signal de sortie pour contrôler la vanne de régulation pneumatique, lorsque l'action de la vanne de contrôle, le déplacement de la tige par rétroaction mécanique au positionneur de vanne,position de la vanne à travers le signal électrique vers le système supérieurLe positionneur électrique est l'accessoire principal de la vanne de commande.

Paramètres techniques et performances:

• Signal d'entrée: standard: 4-20 MADC.

• Split: 4 à 12 MADC 12 à 20 MADC 10 à 50 MADC (ep-15.17- Je vous en prie.27Je vous en prie.

• L'impédance d'entrée est de 250 euros (4-20 MADC) et de 100 euros (10-50 MADC).

• Traction nominale: traction droite: 12... 100 mm, angle: 0-90 degrés...

• Pression de la source de gaz: 0,14 à 0,16 mpa 0,17 à 0,50 mpa.

• Consommation de gaz: 5NL/min (lorsque la pression du gaz est de 0,4 MPa)...

• Réaction: moins de 1%. Zone morte: moins de 0,4%.

• Caractéristiques de sortie: linéaires (peut être modifiée en ouverture rapide, telles que les caractéristiques en pourcentage)...

• Température ambiante: type ignifuge - + 20 °C + 60 °C type normal - + 40 °C + 80 °C

• Humidité relative: pas plus de 90%...

• Type à l'épreuve de l'explosion: type à l'épreuve de la flamme, type ordinaire.

• Matériau du boîtier: alliage d'aluminium.

  Caractéristiques du positionneur de soupape de la série EPB800:

• Appliquer à la petite capacité et à l'actionneur de grande capacité: adopter la politique de contrôle de la charge des missiles, sélectionner la politique de missiles correspondante peut obtenir approprié pour le positionneur de l'actionneur.

• la consommation de gaz est faible: la consommation d'énergie de l'amplificateur est faible, la capacité est grande.

• Les caractéristiques de sortie peuvent être sélectionnées: comme le mécanisme de rétroaction comporte un mécanisme à cames, des caractéristiques de sortie autres que les caractéristiques standard peuvent être sélectionnées.

• 4modus de rétroaction correspondant au modèle: tant que le dispositif à cames est remplacé, il peut être utilisé pour l'actionneur correspondant suivant.

• * actionneur à déplacement direct: standard-------------EPB8O1 * actionneur à déplacement angulaire: standard----. EPB8 02, facilement convertible en amplificateur de réaction: lorsqu'un actionneur à action unique nécessite un contrôle de réaction,un amplificateur à action positive peut être facilement converti en amplificateur à action négative.
