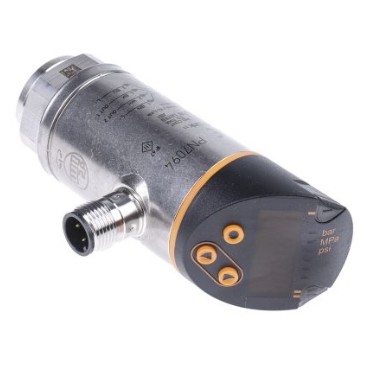

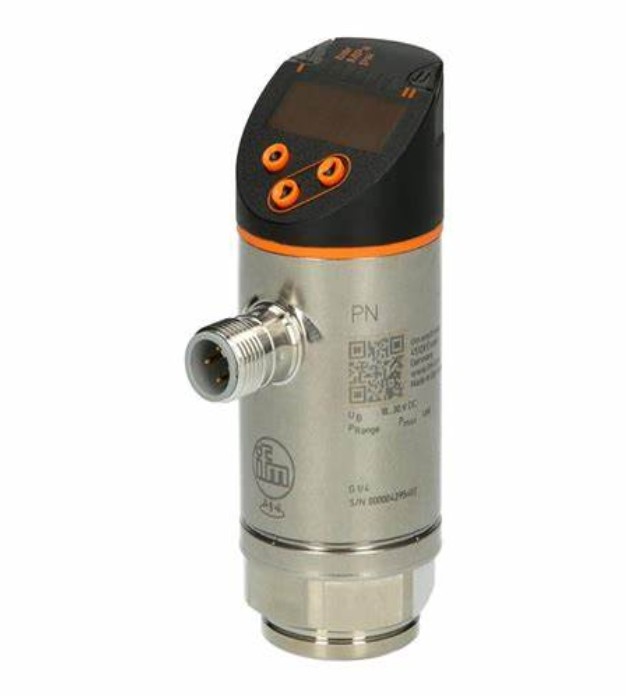

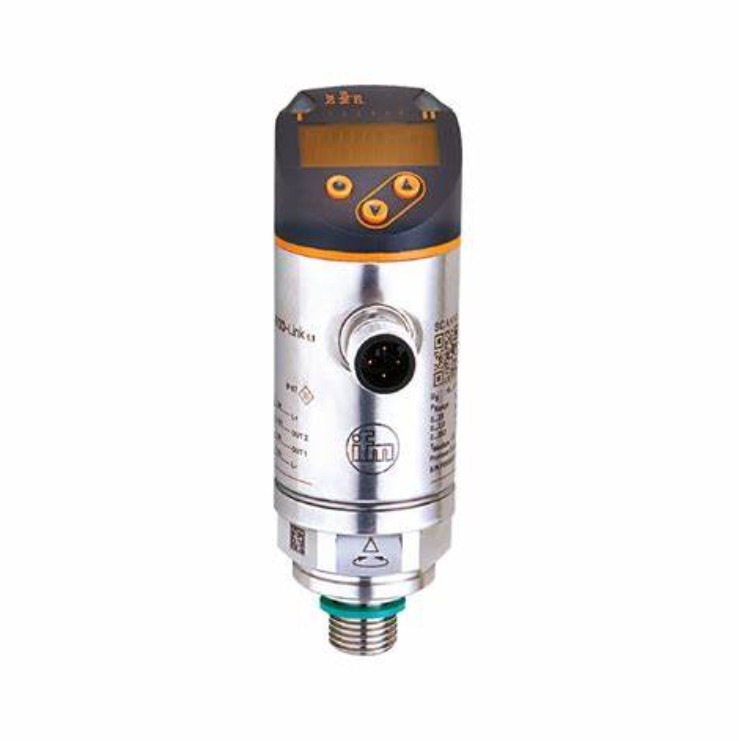

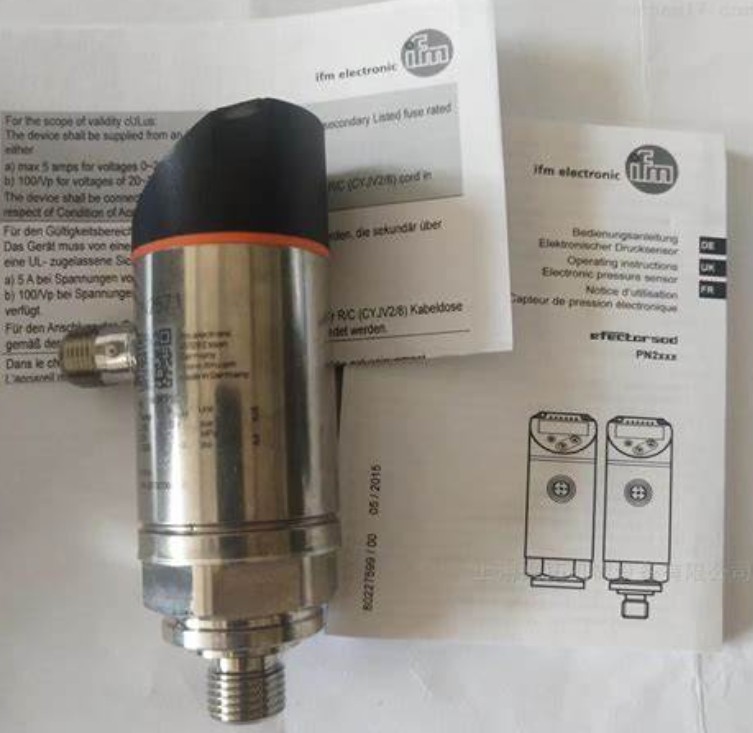

Sensor de pression IFM avec affichage PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Lieu d'origine Chine
Nom de marque IFM
Certification CE
Numéro de modèle PN2571
Quantité de commande min 1
Prix USD$370
Détails d'emballage Cartonné
Délai de livraison 4 à 6 semaines
Conditions de paiement L/C, D/A, D/P, T/T, Western Union, MoneyGram

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Température moyenne [°C] - 25 ans.80 Résistance au vide [mbar] - 1000 personnes
Temps de retard de mise en marche [s] - Oui, oui. Nombre total de sorties 2
Mettre en évidence

PN2571 Capteur de pression avec affichage

,

Capteur de pression IFM avec affichage

,

Capteur de pression américain avec affichage
Laisser un message
Description de produit
Caractéristiques du produit
Nombre d'entrées et de sorties Nombre de sorties numériques: 2; Nombre de sorties analogiques: 1
Plage de mesure
0... 250 bar 0... 3625 psi 0...25 MPa
Connexion de processus connexion filetée G 1/4 fil extérieur (DIN EN ISO 1179-2); fil intérieur:M5
Application du projet
Système les contacts plaqués or
Élément de mesure cellule à film mince métallique
Application du projet pour les applications industrielles
Les médias liquides et gaz
Température moyenne [°C] - 25 ans.80
Min. pression de rupture
1200 bar 17400 psi 120 MPa
Nombre de pression
500 bar 7250 psi 50 MPa
Résistance au vide [mbar] - 1000 personnes
Type de pression pression relative
Données électriques
Voltage de fonctionnement [V] 18...30 DC; (pour SELV/PELV)
Consommation en courant [mA] > 35
Résistance d'isolation minimale [MΩ] 100; (500 V de courant continu)
Classe de protection III. Les États membres
Protection contre la polarité inverse - Oui, oui.
Temps de retard de mise en marche [s] 0.3
Chien de garde intégré - Oui, oui.
Inputs / sorties
Nombre d'entrées et de sorties Nombre de sorties numériques: 2; Nombre de sorties analogiques: 1
Produits
Nombre total de sorties 2
Signal de sortie signal de commutation; signal analogique; IO-Link; (configurable)
Conception électrique PNP/NPN
Nombre de sorties numériques 2
Fonction de sortie normalement ouvert / fermé; (configurable)
Le système de commutation de décharge de tension doit être équipé d'un système de commutation de décharge de tension. 2
courant nominal permanent de sortie de commutation en courant continu [mA] 250
Fréquence de commutation DC [Hz] > 500
Nombre de sorties analogiques 1
Le courant de sortie analogique [mA] 4- Je ne sais pas.20; (évolutif à 1: 5)
Max. charge [Ω] 500
Le débit de sortie de tension analogique [V] 0- Je ne sais pas.10; (évolutif à 1: 5)
Résistance à la charge minimale [Ω] 2000
Protection contre le court-circuit - Oui, oui.
Type de protection contre le court-circuit Oui (sans verrouillage)
Protection contre les surcharges - Oui, oui.
Plage de mesure/d'ajustement
Plage de mesure
0... 250 bar 0... 3625 psi 0...25 MPa
Point de départ analogique
0...200 bar 0... 2900 psi 0... 20 MPa
Point final analogique
50... 250 bar 725... 3625 psi 5...25 MPa
Réglage d'usine / CMPT = 2
Point de réglage SP
1.5... 250 bar 25... 3625 psi 0.15...25 MPa
Point de réinitialisation rP
0.5... 249 barres 10... 3610 psi 0.05- Je ne sais pas.24.9 MPa
Différence minimale entre SP et rP
1.5 bar 15 psi 0.15 MPa
En étapes de
0.5 bar 5 psi 00,05 MPa
Status_B Haute résolution / CMPT = 3
Point de réglage SP
1.6... 250 bar 23... 3626 psi 0.16...25 MPa
Point de réinitialisation rP
0.5... 249 barres 8... 3611 psi 0.05- Je ne sais pas.24.9 MPa
Différence minimale entre SP et rP
1.1 bar 15 psi 0.11 MPa
En étapes de
0.1 bar 1 psi 00,01 MPa
Précision / écarts
Précision du point d'interruption [% de la portée] Le débit d'air doit être supérieur ou égal à:4- Je ne peux pas.
Répétabilité [% de la portée] Le débit d'air doit être supérieur ou égal à:1; (avec des fluctuations de température < 10 K; baisse de 1:1)
Déviation des caractéristiques [% de la portée] Le système de contrôle doit être équipé d'un système de contrôle de l'écoulement de l'air.1; BFSL = Ligne droite de meilleure adéquation; LS = valeur limite définie)
Déviation d'hystérésis [% de la portée] Le débit d'air doit être supérieur ou égal à:1- Je ne peux pas.
Stabilité à long terme [% de la durée] Le débit d'air doit être supérieur ou égal à:05- Je suis désolé.1; par 6 mois)
Coefficient de température point zéro [% de la portée / 10 K] 0,2; (-25 à 80 °C)
Coefficient de température de la portée [% de la portée / 10 K] 0,2; (-25 à 80 °C)
Notes sur l'exactitude/l'écart précision du point de commutation, erreur de linéarité selon la norme DNV GL: < ± 1%: < ± 1%
Temps de réaction
Temps de réponse [ms] > 15
Temps de retard programmable dS, dr [s] 0- Je ne sais pas.50
Valeur d'amortissement du procédé dAP [s] 0- Je ne sais pas.4
Amortissement pour la sortie analogique dAA [s] 0- Je ne sais pas.4
Temps de réponse maximal de sortie analogique [ms] 3
Logiciel / programmation
Options de réglage des paramètres hystérésis / fenêtre; normalement ouverte / fermée; retard d'allumage/d'arrêt; amortissement; unité d'affichage; sortie courant/tension
Interfaces
Interface de communication L'équipement de connexion
Type de transmission COM2 (38,4 kBaud)
Révision de l'IO-Link 1.1
Norme de la SDCI La norme IEC 61131-9 est modifiée.
Mode SIO - Oui, oui.
Classe de port maître requise A; (lorsque la broche 2 n'est pas connectée: B)
Identifiant de périphérique pris en charge
Type d'opération Identifiant du périphérique
Réglage d'usine / CMPT = 2 460
Status_B Haute résolution / CMPT = 3 639
Nom de l'entreprise
Pour plus d'informations, veuillez consulter le fichier PDF IODD sous "Téléchargements"
Réglage d'usine / CMPT = 2
Profiles Sensor intelligent: variable de traitement des données; identification du dispositif, diagnostic du dispositif
Temps de cycle de processus min [ms] 2.3
Pression de résolution IO-Link [bar] 0.1
Données de processus IO-Link (cycliques)
Fonction longueur du bit
la pression 14
informations de commutation binaire 2
Fonctions IO-Link (acycliques) étiquette spécifique à l'application
Status_B Haute résolution / CMPT = 3
Profiles Capteur intelligent ED2: Capteur de mesure numérique (0x000A), identification et diagnostic (0x4000)
Temps de cycle de processus min [ms] 3
Pression de résolution IO-Link [bar] 0.1
Données de processus IO-Link (cycliques)
Fonction longueur du bit
la pression 16
statut du dispositif 4
informations de commutation binaire 2
Fonctions IO-Link (acycliques) étiquette spécifique à l'application
Conditions de fonctionnement
Température ambiante [°C] - 25 ans.80
Température de stockage [°C] - Quarante ans.100
Protéger Pour les appareils électroniques
Épreuves / approbations
CEM
Pour les véhicules à moteur à combustion
Pour les véhicules à moteur électrique
Résistance aux chocs
Pour les véhicules à moteur à combustion 50 g (11 ms)
Résistance aux vibrations
Pour les véhicules à moteur électrique 20 g (10 à 2000 Hz)
TPMF [années] 129
Approbation UL
Numéro de réception UL Résultats de l'enquête
Directive relative aux équipements sous pression une bonne pratique technique; peut être utilisé pour les fluides du groupe 2; les fluides du groupe 1 sur demande
Données mécaniques
Poids [g] 261.5
Matériel L'acier inoxydable (630/1.4542/17-4 PH); l'acier inoxydable (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Matériaux (pièces humides) en acier inoxydable (630/1.4542/17-4 PH)
Min. cycles de pression 100 millions
Le couple de serrage [Nm] 25- Je ne sais pas.35; (couple de serrage recommandé; dépend de la lubrification, de l'étanchéité et de la pression nominale)
Connexion de processus connexion filetée G 1/4 fil extérieur (DIN EN ISO 1179-2); fil intérieur:M5
Sécurisation des connexions de processus Le système d'exploitation doit être conforme à la norme EN ISO 1179-2.
Élément de restriction intégré non (peut être réaménagé)
Affichage / éléments de fonctionnement
Affichage
Unité d'affichage 3 x LED, vert (bar, psi, MPa)
Statut de commutation 2 x LED, jaune
Valeur mesurée affichage alphanumérique, rouge/vert à 4 chiffres
