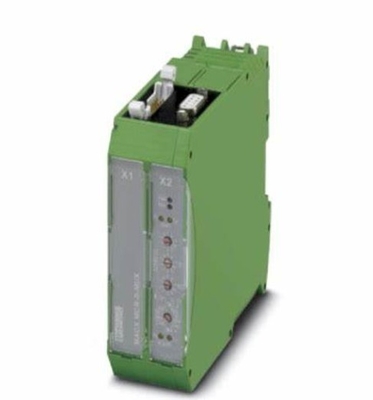

NS 35/7.5 ou NS 32 Phoenix Contact 2865599 Capteur HART Protocole de multiplexeur type HART

Contact Phoenix - Conditionnement du signal et convertisseurs de signal de la série MACX ANALOG MACX analogiqueLes climatiseurs de signaux offrent une sécurité exceptionnelle pour les applications nécessitant une protection complète contre les explosions et une sécurité fonctionnelle.traitement des signaux analogiques et numériques sans interférenceEn plus de la protection contre les explosions pour toutes les zones et tous les groupes de matériaux, MACX Analog offre une sécurité fonctionnelle conforme à la norme SIL IEC/EN 61508 et à la norme PL EN ISO 13849.Les avantages:

• Haute qualité du signal avec isolation électrique sûre et longue durée de vie grâce à un faible auto-chauffage
• Économies d'espace significatives avec une largeur globale de seulement 12,5 mm pour les fonctions standard à un et deux canaux
• Appareil de commande de courant de 24 V modulaire avec messagerie d'erreur de groupe ou entrée à large portée jusqu'à 230 V CA/CC
• Technologie de raccordement facile à utiliser avec des bornes de bornes codées et branchées, avec raccordement à vis ou à poussée en option
• Connexion rapide du signal avec des supports de terminaison compacts et robustes pour le câblage du système

• Numéro de l'article	2865599
  Unité d'emballage	1 pour cent
  Quantité minimale de commande	1 pour cent
  Clé de vente	C402
  Clé de produit	Le nombre de personnes concernées
  Page du catalogue	Page 172 (C-5-2019)
  Numéro d'identification	4046356153898
  Poids par pièce (y compris l'emballage)	206.4 g
  Poids par pièce (hors emballage)	206.4 g
  Numéro tarifaire douanier	85176200
  Pays d'origine	DE

• Données commerciales clés

  Clé de commande	2865599
  Unité d'emballage	1 pour cent
  Page du catalogue	Page 166 (C-5-2017)
  Numéro d'identification	4046356153898
  Poids par pièce (hors emballage)	211.400 g
  Numéro tarifaire douanier	85176200
  Pays d'origine	DE (Allemagne)

  Les dimensions

  Largeur	35.2 mm
  Taille	99 mm
  Profondeur	114.5 mm

  Conditions de l'environnement

  Température ambiante (opération)	-20 °C à 60 °C
  Température ambiante (entreposage/transport)	-40 °C à 80 °C
  Humidité relative maximale admissible (opération)	≤ 95% (non condensé)

  Interface des dispositifs de terrain (HART)

  Les canaux	16 ou 32; réglable à l'aide d'un interrupteur
  Méthode de connexion	Cable à ruban plat, 14 postes (inclus)
  Signalisation	HART FSK
  Spécification HART	Le protocole de communication sur le terrain HART Rév. 6.0 (compatible vers le bas jusqu'à la Rév. 4.0); spécification de la couche physique FSK (Rév. 8.1)
  Affichage de la transmission de données	Deux LED jaunes "Tx" et "Rx" "HART"
  Erreur d'affichage	LED "ERR" rouge (clignote en cas d'erreur dans le bus HART)

  Interface RS-485

  Méthode de connexion	connecteur féminin D-SUB-9
  Signalisation	Résistance à la combustion
  Contrôle/protocoles du flux de données	Compatible avec le serveur OPC HART, PDM, PRM et FDT/DTM
  Nombre de multiplexeurs HART par segment de bus	Nombre maximal 31
  Réglage de l'adresse	0- Je ne sais pas.127; en utilisant un interrupteur rotatif à l'avant
  Taux de données	9600 / 19200 / 38400 / 57600 [bps]; via un interrupteur rotatif à l'avant
  Longueur de transmission	≤ 1200 m
  Affichage	Deux LED jaunes "Tx" et "Rx" "RS-485"

  Données générales

  Voltage d'alimentation	24 V de courant continu
  Plage de tension d'alimentation	18 V... 31,2 V
  Consommation courante typique	55 mA
  Consommation nominale de puissance	1.35 W
  Affichage de la tension de fonctionnement	LED "PWR" vert
  Surveillance de la sous-tension	Oui (pas de défaut de dispositif / état de sortie)
  Isolement galvanique du signal HART/RS-485	350 V courant alternatif
  Isolement galvanique des signaux HART entre eux	100 V de courant continu (capacité)
  Isolement galvanique du signal/alimentation HART	350 V courant alternatif
  Isolement galvanique du RS-485/alimentation	350 V courant alternatif
  Surveillance des erreurs	Erreur du processeur: la LED "PWR" clignote; erreur dans la communication HART: la LED "ERR" clignote
  Conformité	Conforme à la CE
