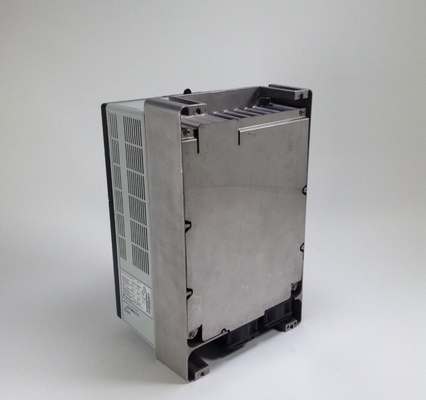

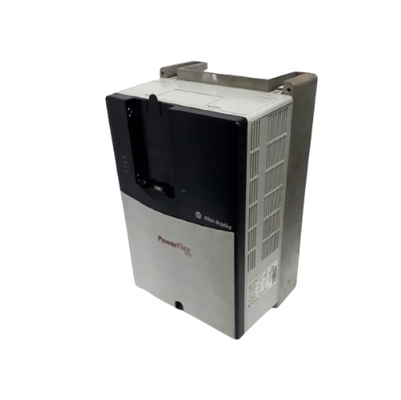

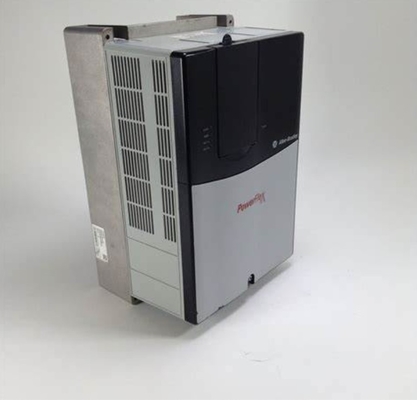

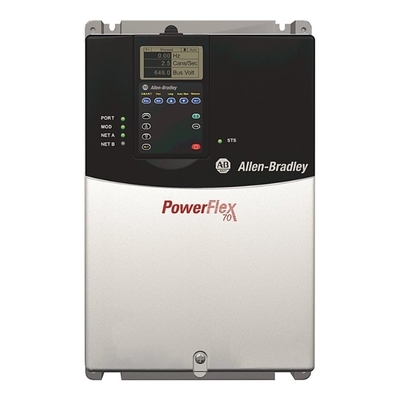

| Nombre de sorties analogiques |
1 |
| Tensions principales |
Pour les appareils électroniques |
| Résistance à la rupture intégrée |
Je ne veux pas. |
| Résistances de freinage dynamique interne |
62 Ohms |
| Le freinage IGBT |
Le freinage IGBT est installé |
| Arrêt de la sortie de basse tension du bus |
Pour les appareils à commande numérique: |
| Niveau de défaut de sous-tension du bus |
Pour les appareils à commande numérique: |
| Module de communication interne |
Aucun module de communication |
| Débit de sous-tension d'entrée CA |
Le système de freinage doit être équipé d'un dispositif de freinage. |
| Voltage du bus, nom |
Pour les appareils à commande numérique: |
| Voyage de surtension de bus |
Pour les appareils à commande numérique: |
| Courant nominal du disjoncteur, max. |
120 A @ 400 V CA, à trois phases |
| Courant nominal du protecteur de circuit du moteur, max. |
50 A @ 400 V CA, à trois phases |
| Courant de sortie nominal, continu |
30 A @ 400 V CA, à trois phases |
| Courant de sortie nominal, 1 min |
33 A @ 400 V CA, à trois phases |
| Courant de sortie nominal, 3 secondes |
45 A @ 400 V CA, à trois phases |
| Le contrôle logique |
0.5 secondes minimum, 2 secondes typiques |
| Résistance de freinage |
Autres appareils pour le traitement de l'eau |
| Courant d'entrée nominal |
30.3 A @ 400 V CA, à trois phases |
| Documentation |
Le manuel |
| Fréquence de support |
Contrôle standard: 2, 3, 4, 5, 6, 7, 8, 9 et 10 kHz, contrôle vectoriel: 2, 4, 8 et 12 kHz, qualification de conduite basée sur 4 kHz |
| Quadrature du codeur |
90° ± 27° |
| Dépassement de la surtension d'entrée CA |
Le réglage de l'alimentation doit être effectué à l'aide d'un système de régulation de l'alimentation. |
| Puissance nominale d'entrée |
21 kVA @ 400 V CA, à trois phases |
| Rating du courant du fusible à retard de temps à double élément |
40...60 A @ 400 V CA, à trois phases |
| Rating du courant du fusible à retard non temporel |
40... 120 A @ 400 V CA, à trois phases |
| Thermistors à dissipateur de chaleur |
Surveillance par dépassement de température du microprocesseur |
| Proportion de puissance du moteur par rapport au moteur, max. |
Référence recommandée n'excédant pas 2:1 |
| Mode arrêt |
Plusieurs modes d'arrêt programmables, y compris le freinage à rampe, le freinage côtier, le freinage à courant continu, le freinage rapide, le freinage à rampe et la courbe en S |
| Précision de fréquence |
Entrée numérique: à ±0,01% de la fréquence de sortie définie |
| Accélération/décélération |
Deux temps d'accélération et de décélération programmables indépendamment. |
| Nombre d'entrée numérique |
6 |
| Nombre de sorties numériques |
2 |
| Nombre d'entrées analogiques |
2 |
| Perte interne de watts |
42.9 W @ 400 V, 15 HP pour une charge normale |
| Voltage du moteur, nom |
Le réglage de la tension nominale de la ligne est effectué à l'aide d'un régulateur de tension. |
| Protocole de support pour DeviceNet |
- Oui, oui. |
| Modèle d'interface humaine |
Pas de plaque blanche. |
| Application autorisée dans les zones industrielles |
- Oui, oui. |
| Perte de watts extérieurs |
432.9 W @ 400 V, 15 HP pour une charge normale |
| Perte totale de watts |
475.8 W @ 400 V, 15 HP pour une charge normale |
| Protocole de support pour EtherNet/IP |
- Oui, oui. |
| Voltage de la ligne, nom |
Le moteur doit être équipé d'un moteur à tension nominale de 460 V. |
| Fréquence principale |
50 Hz |
| Plage de fréquence de sortie |
Contrôle standard: 0 à 400 Hz, contrôle amélioré: 0 à 500 Hz |
| Filtrage interne des CEM |
Deuxième filtre d'environnement par directive CE EMC (89/336/CEE) |
| Option de rétroaction |
Aucun retour d'information |
| Conduire à pleine puissance |
460...528V @ 380...480V, tension nominale du moteur de 460V |
| Portée de fonctionnement du moteur |
342...528V @ 380...480V, tension nominale du moteur de 460V |
| Régulation du couple |
Sans rétroaction +/-10%, avec rétroaction +/-5% |
| Type de boîtier |
Montage de panneau IP20/NEMA de type 1 |
| Courant de sortie nominal |
30 ampères, 15 kW de charge normale, 11 kW de charge lourde, cadre D |
| Fonctionnement du ventilateur de refroidissement |
Cadres B, D et E: le ventilateur fonctionne lorsque la puissance est appliquée et en état de marche |
| Options de commande |
Contrôle amélioré avec 24 V d'entrée/sortie |
| Trajet en surtension |
Limite de courant logiciel: 20 à 160% du courant nominal |
| Efficacité |
970,5% à ampères nominaux, volts de ligne nominaux |
| Fourniture de codeur |
5V/12V configurable à ± 5% |
| Régulation de la vitesse du régulateur de vitesse |
Sans rétroaction (mode de contrôle vectoriel): 0,1% de la vitesse de base dans la plage de vitesses 120:1, la plage de fonctionnement 120:1, la bande passante 30 rad/sec |
| Capacité limite actuelle |
Limite de courant proactif programmable de 20 à 160% du courant de sortie nominal, gain proportionnel et intégral programmable indépendamment |
| Contrôle du moteur sélectionnable |
Vecteur sans capteur avec réglage complet. |
| Régulation de la vitesse par régulation de fréquence |
Avec compensation de glissement (volts par Hertz): 0,5% de la vitesse de base dans la plage de vitesses 40:1, la plage de fonctionnement 40:1, la bande passante 10 rad/sec |
| Phases d'entrée |
L'entrée en trois phases fournit une puissance nominale complète pour tous les entraînements. |
| Méthode de contrôle |
PWM à code sinusoïdal avec fréquence porteuse programmable. |
| Nombre d'interfaces HW RS-232 |
2 |
| Nombre d'interfaces HW RS-485 |
2 |
| Nombre d'interfaces USB HW |
2 |
| Nombre de sorties de phases |
3 |
| Nombre de phases d'entrée |
3 |
| Tolérance de tension nette symétrique relative |
10 pour cent |
| avec élément de commande |
- Oui, oui. |
| Protocole de support pour TCP/IP |
- Oui, oui. |
| Protocole de soutien pour PROFIBUS |
- Oui, oui. |
| Protocole de support pour CAN |
- Oui, oui. |
| Protocole de support pour Modbus |
- Oui, oui. |
| Application autorisée dans les zones domestiques et commerciales |
- Oui, oui. |
| Protection contre la surcharge du moteur |
Protection contre la surcharge du moteur de classe 10 conformément à l'article 430 de la NEC et protection contre la surtempérature du moteur conformément à l'article 430.126 (A) (2) de la NEC. |
| Tolérance de fréquence d'entrée |
47 Hz |
| Cycle de travail du codeur |
50% ± 10% |
| Tolérance à la tension |
- 10% |
| Facteur de puissance de déplacement (tous les entraînements) |
0.98 à travers la plage de vitesse |
| Nombre de courts-circuits, max |
200000 ampères symétriques |
| Plage de tension de sortie |
0 à la tension nominale du moteur |
| Type de codeur |
Chaîne à deux canaux |
| Randonnée de puissance |
15 millisecondes à pleine charge |
| Circuit court |
Faze à phase sur la sortie de l'entraînement |
| Décalage de la faille au sol |
Phase-sol sur sortie de l'entraînement |
| Proportion de puissance du moteur par rapport au moteur, min |
Proportion recommandée d'au moins 1:2 |
| Immunité au bruit par logique de commande |
Transitoires d'arc de douche jusqu'à 1500 V de pointe |
| Transients de ligne |
Jusqu'à 6000 volts de pointe par IEEE C62.41-1991 |
| Courant de court-circuit nominé, max. |
Rating de courant de court-circuit maximal correspondant à la capacité spécifiée du fusible/du disjoncteur |
| Surcharge intermittente |
Capacité de surcharge de 110% jusqu'à 1 minute, capacité de surcharge de 150% jusqu'à 3 secondes |
