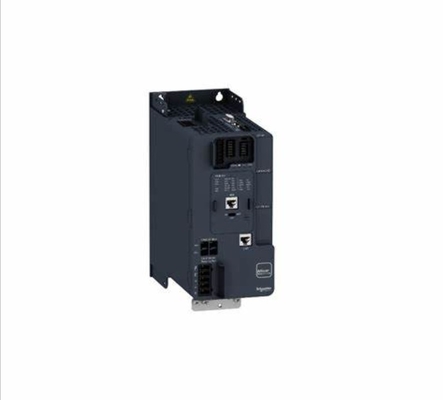

Schneider ATV340U55N4 Tracteur à vitesse variable Altivar machine ATV340 5,5 kW lourd 400V 3 phases

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Lieu d'origine Chine
Nom de marque Schneider
Certification CE
Numéro de modèle Le véhicule doit être équipé d'un dispositif de contrôle de la circulation.
Quantité de commande min 1
Prix USD$440
Détails d'emballage Cartonné
Délai de livraison 3-4weeks
Conditions de paiement L/C, D/A, D/P, T/T, Western Union, MoneyGram

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Catégorie de produits La machine Altivar ATV340 produit ou type composant entraînement à vitesse variable
Application spécifique au produit Machines et appareils Une variante Version standard
Mettre en évidence

Le moteur à vitesse variable Schneider ATV340U55N4

,

Dispositif à vitesse variable de 400 V

,

Traction à vitesse variable en 3 phases
Laisser un message
Description de produit

Les spécifications

Le principal
Catégorie de produits La machine Altivar ATV340
Type de produit ou de composant Le moteur à vitesse variable
Application spécifique au produit Machines et appareils
variante Version standard
Mode de montage Montage de l'armoire
Protocole de communication du port Modbus série
Carte d'option Module de communication, Profibus DP V1
Module de communication, PROFINET
Module de communication, appareil réseau
Module de communication, CANopen
module de communication, EtherCAT
Phases Phase 3
Fréquence d'alimentation 50...60 Hz +/- 5 %
[Us] tension nominale d'alimentation 380...480 V - 15... 10%
Courant de sortie nominal 12.7 A
Puissance du moteur kW 7.5 kW de charge normale
5.5 kW pour les véhicules lourds
Puissance nominale maximale 10 ch à charge normale
7 ch pour le travail lourd
Filtre électromagnétique Filtre EMC de classe C3 intégré
Niveau de protection IP Résistance à la corrosion
Complémentaire
Numéro d'entrée discrète 5
Type d'entrée discrète PTI programmable sous forme d'entrée d'impulsion de 0 à 30 kHz, 24 V CC 30 V)
DI1...DI5 couple de sécurité coupé, 24 V CC 30 V) 3,5 kOhm
programmable
nombre de vitesses prédéfinies 16 vitesses prédéfinies
Numéro de sortie discrète 2.0
Type de sortie discrète Sortie programmable DQ1, DQ2 30 V CC 100 mA
numéro d'entrée analogique 1
Type d'entrée analogique AI1 courant configurable par logiciel 0...20 mA 250 Ohm 12 bits
AI1 sonde de température ou capteur de niveau d'eau configurable par logiciel
AI1 tension configurable par logiciel 0...10 V DC 31,5 kOhm 12 bits
AI2 tension configurable par logiciel - 10...10 V DC 31,5 kOhm 12 bits
numéro de sortie analogique 1
Type de sortie analogique Voltage configurable par logiciel AQ1 0...10 V DC 470 Ohm 10 bits
courant AQ1 configurable par logiciel 10...20 mA 500 Ohm 10 bits
Numéro de sortie du relais 2
Voltage de sortie <= tension d'alimentation électrique
Type de sortie du relais Sorties de relais R1A
Sorties de relais R1C 100000 cycles
Sorties de relais R2A
Sorties de relais R2C 100000 cycles
Courant de commutation maximal Résistance de sortie du relais R1C, cos phi = 1 3 A 250 V CA
Résistance de sortie du relais R1C, cos phi = 1 3 A 30 V CC
Sortie de relais R1C inductive, cos phi = 0,4 7 ms 2 A 250 V CA
Sortie de relais R1C inductive, cos phi = 0,4 7 ms 2 A 30 V CC
Résistance R2C de sortie du relais, cos phi = 1 5 A 250 V CA
Résistance de sortie du relais R2C, cos phi = 1 5 A 30 V CC
Sortie de relais inductive R2C, cos phi = 0,4 7 ms 2 A 250 V CA
Sortie de relais inductive R2C, cos phi = 0,4 7 ms 2 A 30 V CC
Courant de commutation minimum Sortie de relais R1B 5 mA 24 V CC
Sortie du relais R2C 5 mA 24 V CC
Interface physique 2 fils RS 485
Type de connecteur 1 RJ45
Méthode d'accès RTU de l'esclave Modbus
Taux de transmission 40,8 kbit/s
90,6 kbit/s
19.2 kbit/s
380,4 kbit/s
Cadre de transmission RTU
Nombre d'adresses 1... 247
Format des données 8 bits, configurable en particules, paires ou sans parité
Type de polarisation Pas d'impédance
Opération possible dans les 4 quadrants C' est vrai.
Profil de commande du moteur asynchrone Norme de couple variable
Mode de couple optimisé
Norme de couple constant
Profil de commande du moteur synchrone Moteur à aimants permanents
Moteur de réticence
Niveau de pollution 2 CEI 61800-5-1
Fréquence de sortie maximale 0.599 kHz
Rampes d'accélération et de décélération Légère réglable séparément de 0.01...9999 s
S, U ou sur mesure
Compensation des glissements du moteur Réglable
Automatique quelle que soit la charge
Peut être supprimé
Non disponible dans la loi sur les moteurs à aimants permanents
Fréquence de commutation 2... réglable à 16 kHz
7...16 kHz avec facteur de dégradation
Fréquence nominale de commutation 4 kHz
Freinage à l'arrêt Par injection en courant continu
Chopper de freinage intégré C' est vrai.
Courant de ligne 15.3 une charge normale de 380 V)
12.2 Une charge normale de 480 V)
20.0 A 380 V de charge lourde)
16.0 A 480 V pour les charges lourdes)
Courant de ligne 20 A 380 V sans étouffement de ligne)
16 A 480 V sans étouffement de ligne)
15.3 Un 380 V avec étouffement externe de la ligne de travail normal)
12.2 Un 480 V avec étouffement externe de la ligne de travail normal)
11.6 Un 380 V avec étouffement de ligne externe)
9.4 Un 480 V avec étouffement de ligne externe)
Courant d'entrée maximal par phase 20.0 A
Voltage de sortie maximal Unité d'alimentation
Puissance apparente 12.1 kVA 480 V à charge normale)
13.3 kVA 480 V pour les véhicules lourds)
Courant transitoire maximal 18.2 Une charge normale de 60 s)
19.1 une charge lourde de 60 s)
22.3 A 2 s charge normale)
22.9 A 2 s de charge lourde)
Connexion électrique Le terminal à vis 4...6 mm2 du bus CC
Le terminal de vis 0.2- Je ne sais pas.2.5 mm2 de commande
Terminus à vis 1.5...6 mm2 du côté de la ligne
Terminus à vis 1.5... moteur de 6 mm2
Ligne prospective Isc 22 kA
Courant de charge de base à forte surcharge 12.7 A
Courant de charge de base à faible surcharge 16.5 A
Dissipation de puissance en W Convection naturelle 134 W 380 V 4 kHz
Convection forcée 134 W 380 V 4 kHz)
Convection naturelle 164 W 380 V 4 kHz fonction normale)
Convection forcée 164 W 380 V à 4 kHz)
Connexion électrique Le terminal de vis du bus à courant continu 4...6 mm2 AWG 12...AWG 10
Le terminal de la vis de commande 0.2- Je ne sais pas.2.5 mm2 AWG 24... AWG 12
Terminus de vis du côté de la ligne 1.5...6 mm2 AWG 14...AWG 10
Terminal de vis du moteur 1.5...6 mm2 AWG 14...AWG 10
Avec fonction de sécurité Vitesse limitée en toute sécurité (SLS) C' est vrai.
Avec fonction de sécurité Gestion sûre du frein (SBC/SBT) C' est vrai.
Avec fonction de sécurité Arrêt de fonctionnement sûr (SOS) Faux
Avec fonction de sécurité Position sûre (SP) Faux
Avec fonction de sécurité logique programmable sûre Faux
Avec fonction de sécurité, moniteur de vitesse sécurisé (SSM) Faux
Avec fonction de sécurité Safe Stop 1 (SS1) C' est vrai.
Avec sft fct Safe Stop 2 (SS2) Faux
Avec fonction de sécurité Couple éteint (STO) C' est vrai.
Avec fonction de sécurité Position sécurisée limitée (SLP) Faux
Avec fonction de sécurité Direction sûre (SDI) Faux
Type de protection Moteur de protection thermique
couple de sécurité hors moteur
Moteur à perte de phase moteur
Appareil de protection thermique
Le couple de sécurité à l'arrêt
Tracteur de surchauffe
Tracteur à surcourant
Surcourant de sortie entre la phase du moteur et la terre
Surcourant de sortie entre les phases motrices
Courts-circuits entre la phase moteur et la terre
Courts-circuits entre les phases motrices
Le moteur à perte de phase moteur
Dispositif de surtension du bus CC
Tracteur de surtension d'alimentation en ligne
Appareil de sous-tension de la ligne d'alimentation
Le moteur de perte d'approvisionnement
Dépassement de la vitesse limite de conduite
Une panne sur le circuit de commande
Largeur 4.33 pouces (110.0 mm)
Taille 10.63 pouces (270,0 mm)
Profondeur 9.21 pouces (234,0 mm)
Poids net 6.39 lb (US) (2,9 kg)
Courant de sortie continu 16.5 A 4 kHz pour le travail normal
12.7 Une fréquence de 4 kHz de charge lourde
Environnement
Altitude de fonctionnement <= 9842,52 ft (3000 m) avec dératage de courant supérieur à 1000 m
Position de fonctionnement Verticalement +/- 10 degrés
Certifications de produits L.U.
CSA
Le TÜV
La CAE
Le CTick
marquage Pour la CE
Les normes Nombre d'équipements
Pour les véhicules à moteur électrique
Nombre d'équipements
Le nombre de points de contrôle
Nombre d'équipements
Le produit doit être présenté sous forme d'une couverture.
Le produit doit être présenté dans la boîte.
Mode d'assemblage Avec évier de chaleur
Compatibilité électromagnétique Épreuve d'immunité aux décharges électrostatiques de niveau 3 IEC 61000-4-2
Épreuve d'immunité au champ électromagnétique radiofréquence rayonnante de niveau 3 IEC 61000-4-3
Épreuve d'immunité électrique rapide transitoire/éclatement de niveau 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs épreuve d'immunité contre les surtensions de niveau 3 CEI 61000-4-5
Épreuve d'immunité aux radiofréquences de niveau 3 réalisée selon la norme IEC 61000-4-6
Classe environnementale (pendant le fonctionnement) Classe 3C3 selon la norme IEC 60721-3-3
Classe 3S3 selon la norme IEC 60721-3-3
Accélération maximale sous choc (pendant le fonctionnement) 70 m/s2 à 22 ms
Accélération maximale sous contrainte vibratoire (pendant le fonctionnement) 5 m/s2 à 9...200 Hz
Déviation maximale sous charge vibratoire (pendant le fonctionnement) 1.5 mm à 2...9 Hz
Humidité relative autorisée (pendant le fonctionnement) Classe 3K5 conformément à la norme EN 60721-3
Volume de l'air de refroidissement 20077.44 Gal/h (États-Unis) (76,0 m3/h)
Type de refroidissement Convection forcée
Catégorie de surtension Classe III
Boucle de régulation Régulateur PID réglable
niveau sonore 460,6 dB
Niveau de pollution 2
Température ambiante du transport aérien -40 à 158 °F (-40 à 70 °C)
Température de l'air ambiant pour le fonctionnement 5...122 °F (-15...50 °C) sans position verticale de dératage)
122 à 140 °F (50 à 60 °C) avec facteur de dégradation en position verticale)
Température de l'air ambiant pour le stockage -40 à 158 °F (-40 à 70 °C)
Isolement Entre les bornes d'alimentation et de contrôle
Détails de commande et d'expédition
Catégorie US1CP4B22182
Calendrier des réductions CP4B
Numéro d'identification 3606480966927
Retournabilité Je ne veux pas.
Pays d'origine États-Unis
Unités d'emballage
Unité Type de colis 1 PCE
Nombre d'unités dans le paquet 1 1
Paquet 1 Hauteur 5.12 pouces (13.000 cm)
Package 1 Largeur 14.57 pouces (37.000 cm)
Paquet 1 Longueur 12.40 pouces (31.500 cm)
Paquet 1 Poids 8.20 lb ((US) (3,720 kg)
Unité Type de colis 2 P06
Nombre d'unités dans le paquet 2 10
Paquet 2 Hauteur 29.53 pouces (75.000 cm)
Paquet 2 Largeur 230,62 pouces (60.000 cm)
Paquet 2 Longueur 31.50 pouces (80.000 cm)
Paquet 2 Poids 110.67 lb ((US) (50.200 kg)
