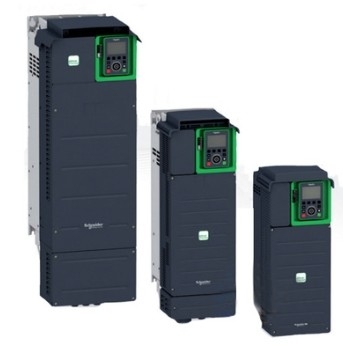

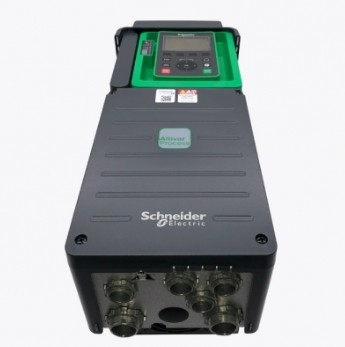

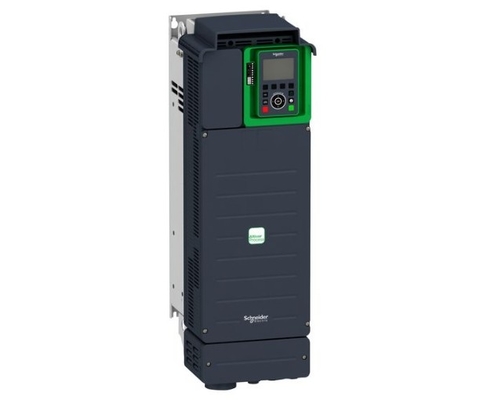

Le moteur de vitesse variable Schneider ATV630, 30 kW/40 ch, 380-480 V, IP21/UL de type 1 ATV630D30N4
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Schneider |
| Certification | CE |
| Numéro de modèle | Le véhicule doit être équipé d'un système de contrôle de la circulation. |
| Quantité de commande min | 1 |
| Prix | USD$950 |
| Détails d'emballage | Cartonné |
| Délai de livraison | en stock |
| Conditions de paiement | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 500pc |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| nom court de dispositif | Le véhicule ATV630 | Une variante | Version standard |
|---|---|---|---|
| ligne éventuelle ISC | ka 50 | Logique d'entrée discrète | 16 vitesses prédéfinies |
| Mettre en évidence | 40 chevaux Schneider à vitesse variable,IP21 Le moteur à vitesse variable Schneider,380-480V Schneider à vitesse variable |
||
Description de produit
Ce variateur de vitesse Altivar Process ATV600 peut alimenter des moteurs de puissance triphasés synchrones et asynchrones.Il dispose de 3 ports de communication RJ45 intégrés en standard, 1 port Ethernet, 2 ports série.Il fonctionne à une tension d'alimentation nominale de 380 V à 480 V AC.Ce variateur permet jusqu'à 30 % d'économie d'énergie en veille grâce au fonctionnement innovant « Stop and Go » sans frais supplémentaires.Il convient aux moteurs d'une puissance nominale allant jusqu'à 30 kW/40 ch pour les applications nécessitant une légère surcharge (jusqu'à 120 %).Il convient aux moteurs d'une puissance nominale allant jusqu'à 22 kW/30 ch pour les applications nécessitant une surcharge importante (jusqu'à 150 %).Il pèse 28 kg et ses dimensions sont 226 mm de large, 673 mm de haut et 271 mm de profondeur.Cette dynamique est axée sur le traitement de la gestion des fluides et les économies d'énergie, elle offre une grande flexibilité dans les applications liées à l'eau et aux eaux usées, aux mines, aux minéraux et métaux, au pétrole et au gaz et à l'alimentation et aux boissons.Des accessoires (kit ventilateur, terminal graphique) et options (modules d'extension d'E/S, modules de communication, filtres d'entrée CEM) sont disponibles avec les variateurs Altivar Process ATV600, en fonction du calibre du variateur.Il est conçu pour être monté en position verticale (+/- 10°) sur un mur.Ce nouveau concept de variateurs répond aux besoins majeurs des procédés et des services publics en termes d'efficacité des équipements et de coût total de possession en prenant en charge la gestion de l'énergie, la gestion des actifs ainsi que la performance globale du procédé.
| Gamme de produits | Processus Altivar ATV600 |
|---|---|
| type de produit ou de composant | Variateur de vitesse |
| Application spécifique au produit | Processus et utilitaires |
| Nom abrégé de l'appareil | VTT630 |
| une variante | Version standard |
| destination du produit | Moteurs asynchrones Moteurs synchrones |
| Filtre CEM | Intégré avec 50 m conforme à EN/IEC 61800-3 catégorie C2 Intégré à 150 m conforme à EN/IEC 61800-3 catégorie C3 |
| Degré de protection IP | IP21 se conformer à CEI 61800-5-1 IP21 se conformer à IEC 60529 |
| [Us] tension d'alimentation nominale | 380...480 V |
| Degré de protection | UL type 1 conforme à UL 508C |
| Type de refroidissement | Convection forcée |
| Fréquence d'alimentation | 50...60 Hz - 5...5 % |
| [Us] tension d'alimentation nominale | 380...480 V - 15...10 % |
| Puissance moteur kW | 30 kW (service normal) 22 kW (usage intensif) |
| Puissance du moteur ch | 40 ch service normal 30 ch robuste |
| Courant de ligne | 53,3 A à 380 V (service normal) 45,9 A à 480 V (service normal) 40,5 A à 380 V (usage intensif) 35,8 A à 480 V (usage intensif) |
| Icc ligne prospective | 50 kA |
| Puissance apparente | 38,2 kVA à 480 V (service normal) 29,8 kVA à 480 V (usage intensif) |
| Courant de sortie continu | 61,5 A à 4 kHz pour un service normal 46,3 A à 4 kHz pour usage intensif |
| Profil de contrôle de moteur asynchrone | Norme de couple variable Mode couple optimisé Norme de couple constant |
| Profil de contrôle de moteur synchrone | Moteur à aimant permanent Moteur à réluctance synchrone |
| Fréquence de sortie du variateur de vitesse | 0,1…500 Hz |
| Fréquence de commutation nominale | 4 kHz |
| Fréquence de commutation | 2...12 kHz réglable 4...12 kHz avec facteur de déclassement |
| Fonction de sécurité | STO (arrêt sécurisé du couple) SIL 3 |
| Logique d'entrée discrète | 16 vitesses prédéfinies |
| Protocole du port de communication | Ethernet Modbus-TCP Série Modbus |
| Carte optionnelle | Emplacement A : module de communication, Profibus DP V1 Emplacement A : module de communication, PROFINET Emplacement A : module de communication, DeviceNet Emplacement A : module de communication, Modbus TCP/EtherNet/IP Emplacement A : module de communication, chaîne CANopen RJ45 Emplacement A : module de communication, CANopen SUB-D 9 Emplacement A : module de communication, bornes à vis CANopen Emplacement A/emplacement B : module d'extension d'E/S numériques et analogiques Emplacement A/emplacement B : module d'extension de relais de sortie Emplacement A : module de communication, Ethernet IP/Modbus TCP/MD-Link Module de communication, BACnet MS/TP Module de communication, Ethernet Powerlink |
| Mode de montage | montage mural |
|---|---|
| Courant transitoire maximal | 67,7 A pendant 60 s (service normal) 69,5 A pendant 60 s (usage intensif) |
| Nombre de phases du réseau | 3 phases |
| Numéro de sortie discrète | 0 |
| Type de sortie discrète | Sorties relais R1A, R1B, R1C 250 V AC 3000 mA Sorties relais R1A, R1B, R1C 30 V DC 3000 mA Sorties relais R2A, R2C 250 V AC 5000 mA Sorties relais R2A, R2C 30 V DC 5000 mA Sorties relais R3A, R3C 250 V AC 5000 mA Sorties relais R3A, R3C 30 V DC 5000 mA |
| Tension de sortie | <= tension d'alimentation |
| Augmentation de courant temporaire admissible | 1,1 x In pendant 60 s (service normal) 1,5 x In pendant 60 s (usage intensif) |
| Compensation du glissement du moteur | Ajustable Automatique quelle que soit la charge Peut être supprimé Non disponible en loi moteur à aimant permanent |
| Rampes d'accélération et de décélération | Linéaire réglable séparément de 0,01 à 9999 s |
| Interface physique | Ethernet RS 485 2 fils |
| Freinage jusqu'à l'arrêt | Par injection DC |
| Mode de protection | Protection thermique : moteur Coupure sûre du couple : moteur Coupure de phase moteur : moteur Protection thermique : variateur Arrêt sécurisé du couple : entraînement Surchauffe : conduire Surintensité entre phases de sortie et terre : variateur Surcharge de tension de sortie : variateur Protection contre les courts-circuits : variateur Coupure de phase moteur : variateur Surtensions sur le bus DC : variateur Surtension réseau : variateur Sous-tension du réseau : variateur Perte de phase réseau : variateur Survitesse : conduire Rupture sur le circuit de commande : variateur |
| Taux de transmission | 10, 100 Mbits 4 800 bps, 9 600 bps, 19 200 bps, 38,4 Kbps |
| Résolution de fréquence | Unité d'affichage : 0,1 Hz Entrée analogique : 0,012/50 Hz |
| Cadre de transmission | RTU |
| Connexion électrique | Contrôle : bornes à vis débrochables 0,5...1,5 mm²/AWG 20...AWG 16 Côté réseau : borne à vis 25...50 mm²/AWG 4...AWG 1 Moteur : borne à vis 25...50 mm²/AWG 4...AWG 1 |
| Type de connecteur | RJ45 (sur le terminal graphique déporté) pour Ethernet/Modbus TCP RJ45 (sur le terminal graphique déporté) pour Modbus série |
| Format des données | 8 bits, parité impaire, paire ou nulle configurable |
| Type de polarisation | Aucune impédance |
| Mode d'échange | Half duplex, full duplex, auto-négociation Ethernet/Modbus TCP |
| Nombre d'adresses | 1…247 pour Modbus série |
| Mode d'accès | Esclave Modbus TCP |
| Fournir | Alimentation externe pour entrées numériques : 24 V DC (19…30 V), <1,25 mA, type de protection : protection contre les surcharges et les courts-circuits Alimentation interne pour potentiomètre de référence (1 à 10 kOhm) : 10,5 V DC +/- 5 %, <10 mA, type de protection : protection contre les surcharges et les courts-circuits Alimentation interne pour entrées numériques et STO : 24 V DC (21…27 V), <200 mA, type de protection : protection contre les surcharges et les courts-circuits |
| Signalisation locale | 3 LED pour diagnostic local 3 LED (bicolores) pour l'état de la communication intégrée 4 LED (bicolores) pour l'état du module de communication 1 LED (rouge) pour présence de tension |
| Largeur | 226 millimètres |
| Hauteur | 673 millimètres |
| Profondeur | 271 millimètres |
| poids net | 28 kg |
| numéro d'entrée analogique | 3 |
| Type d'entrée analogique | AI1, AI2, AI3 tension configurable par logiciel : 0...10 V DC, impédance : 31,5 kOhm, résolution 12 bits AI1, AI2, AI3 courant configurable par logiciel : 0...20 mA, impédance : 250 Ohm, résolution 12 bits Entrée analogique tension AI2 : - 10...10 V DC, impédance : 31,5 kOhm, résolution 12 bits |
| Numéro d'entrée discrète | 8 |
| Type d'entrée discrète | DI7, DI8 programmables comme entrée d'impulsion : 0…30 kHz, 24 V DC (<= 30 V) |
| Compatibilité d'entrée | DI1...DI6 : entrées TOR niveau 1 automate conforme à EN/IEC 61131-2 DI5, DI6 : entrées discrètes niveau 1 automate conforme à IEC 65A-68 STOA, STOB : automate à entrées discrètes niveau 1 conforme à EN/IEC 61131-2 |
| Logique d'entrée discrète | Logique positive (source) (DI1...DI8), < 5 V (état 0), > 11 V (état 1) Logique négative (puits) (DI1...DI8), > 16 V (état 0), < 10 V (état 1) |
| numéro de sortie analogique | 2 |
| Type de sortie analogique | Tension configurable par logiciel AQ1, AQ2 : 0...10 V DC, impédance 470 Ohm, résolution 10 bits Courant configurable par logiciel AQ1, AQ2 : 0...20 mA, résolution 10 bits Courant configurable par logiciel DQ-, DQ+ : 30 V DC Courant configurable par logiciel DQ-, DQ+ : 100 mA |
| Durée d'échantillonnage | 2 ms +/- 0,5 ms (DI1...DI4) - entrée discrète 5 ms +/- 1 ms (DI5, DI6) - entrée discrète 5 ms +/- 0,1 ms (AI1, AI2, AI3) - entrée analogique 10 ms +/- 1 ms (AO1) - sortie analogique |
| Précision | +/- 0,6 % AI1, AI2, AI3 pour une variation de température de 60 °C entrée analogique +/- 1 % AO1, AO2 pour une variation de température 60 °C sortie analogique |
| Erreur de linéarité | AI1, AI2, AI3 : +/- 0,15 % de la valeur maximale pour l'entrée analogique AO1, AO2 : +/- 0,2 % pour sortie analogique |
| Numéro de sortie relais | 3 |
| Type de sortie relais | Logique de relais configurable R1 : relais défaut NO/NC durabilité électrique 100 000 cycles Logique de relais configurable R2 : relais séquence NO durabilité électrique 100 000 cycles Logique de relais configurable R3 : relais séquence NO durabilité électrique 100 000 cycles |
| Temps de rafraîchissement | Sortie relais (R1, R2, R3) : 5 ms (+/- 0,5 ms) |
| Courant de commutation minimal | Sortie relais R1, R2, R3 : 5 mA à 24 V DC |
| Courant de commutation maximal | Sortie relais R1, R2, R3 sur charge résistive, cos phi = 1 : 3 A à 250 V AC Sortie relais R1, R2, R3 sur charge résistive, cos phi = 1 : 3 A à 30 V DC Sortie relais R1, R2, R3 sur charge inductive, cos phi = 0,4 et L/R = 7 ms : 2 A à 250 V AC Sortie relais R1, R2, R3 sur charge inductive, cos phi = 0,4 et L/R = 7 ms : 2 A à 30 V DC |
| Isolement | Entre bornes de puissance et de contrôle |
| Fréquence de sortie maximale | 500 kHz |
| Courant d'entrée maximal | 53,3 A |
| Sélection des applications de variateur de vitesse | Bâtiment - Compresseur CVC centrifuge Transformation des aliments et des boissons, autre application Fan de minéraux et de métaux miniers Pompe minière pour minéraux et métaux Ventilateur de pétrole et de gaz Eau et eaux usées autres applications Bâtiment - Compresseur à vis CVC Pompe pour le traitement des aliments et des boissons Ventilateur de transformation des aliments et des boissons Atomisation dans la transformation des aliments et des boissons Pompe électro-submersible pour pétrole et gaz (ESP) Pompe d'injection d'eau pour pétrole et gaz Pompe à carburant pour jet de pétrole et de gaz Compresseur de pétrole et de gaz pour raffinerie Pompe centrifuge pour eau et eaux usées Pompe volumétrique pour eau et eaux usées Pompe électro-submersible pour eau et eaux usées (ESP) Pompe à vis pour eau et eaux usées Compresseur à lobes pour eau et eaux usées Compresseur à vis pour eau et eaux usées Compresseur d'eau et d'eaux usées centrifuge Ventilateur eau et eaux usées Convoyeur d'eau et d'eaux usées Mélangeur d'eau et d'eaux usées |
| Plage de puissance du moteur AC-3 | 30…50 kW à 380…440 V 3 phases 30…50 kW à 480…500 V 3 phases |
| Quantité par lot | 1 |
| montage sur boîtier | mural |
| La resistance d'isolement | > 1 MOhm 500 V DC pendant 1 minute à la terre |
|---|---|
| Niveau de bruit | 63,5 dB conforme à 86/188/CEE |
| Puissance dissipée en W | Convection naturelle : 93 W à 380 V, fréquence de découpage 4 kHz Convection forcée : 640 W à 380 V, fréquence de découpage 4 kHz |
| Volume d'air de refroidissement | 240 m3/heure |
| Poste de travail | Verticale +/- 10 degrés |
| THDI maximal | <48 % de 80...100 % de la charge se conformer à IEC 61000-3-12 |
| Compatibilité électromagnétique | Test d'immunité aux décharges électrostatiques niveau 3 se conformer à IEC 61000-4-2 Test d'immunité aux champs électromagnétiques radiofréquences rayonnés niveau 3 conformément à IEC 61000-4-3 Test d'immunité aux transitoires électriques rapides/rafales niveau 4 conformément à la norme CEI 61000-4-4 Test d'immunité aux surtensions 1,2/50 µs - 8/20 µs niveau 3 se conformer à IEC 61000-4-5 Réalisation d'un test d'immunité aux radiofréquences niveau 3 conforme à la norme CEI 61000-4-6 |
| Degré de pollution | 2 conforme à EN/IEC 61800-5-1 |
| Résistance aux vibrations | 1,5 mm crête à crête (f= 2…13 Hz) conformément à IEC 60068-2-6 1 gn (f= 13…200 Hz) se conformer à IEC 60068-2-6 |
| Résistance au choc | 15 gn pendant 11 ms conformément à IEC 60068-2-27 |
| Humidité relative | 5…95 % sans condensation se conformer à IEC 60068-2-3 |
| Température de l'air ambiant pour le fonctionnement | -15…50 °C (sans déclassement) 50…60 °C (avec facteur de déclassement) |
| température de l'air ambiant pour le stockage | -40…70 °C |
| Altitude de fonctionnement | <= 1000 m sans déclassement 1 000...4 800 m avec réduction de courant de 1 % par 100 m |
| Certifications de produits | TUV ATEX INERIS UL ASC Zone ATEX 2/22 DNV-GL |
| marquage | CE |
| Normes | UL508C EN/CEI 61800-3 EN/IEC 61800-3 environnement 1 catégorie C2 EN/IEC 61800-3 environnement 2 catégorie C3 EN/CEI 61800-5-1 CEI 61000-3-12 CEI 60721-3 CEI 61508 CEI 13849-1 |
| Catégorie de surtension | III |
| Boucle de régulation | Régulateur PID réglable |
| niveau de bruit | 63,5 dB |
| Degré de pollution | 2 |
| Unité Type de colis 1 | PCE |
|---|---|
| Nombre d'unités dans le package 1 | 1 |
| Colis 1 Hauteur | 55,0 cm |
| Colis 1 Largeur | 84,0 cm |
| Paquet 1 Longueur | 33,0 cm |
| Colis 1 Poids | 38,0 kg |
