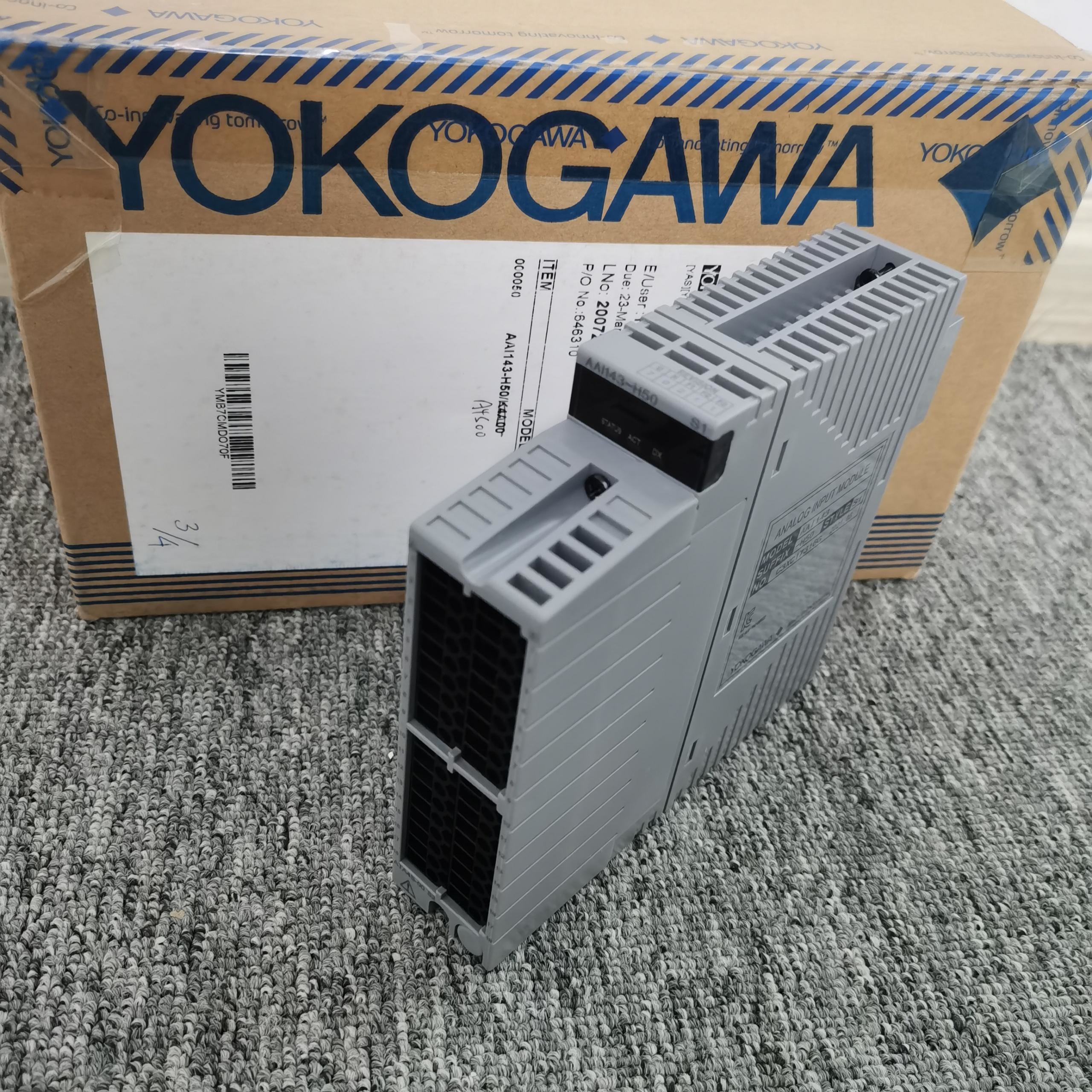

Module d'entrée analogique de PLC Yokogawa AAI143-H50 AAI143-S00

  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
Lieu d'origine Indonésie
Nom de marque Yokogawa
Certification CE
Numéro de modèle AAI143-H50
Quantité de commande min 1
Prix USD$180/PC
Détails d'emballage Carton
Délai de livraison 5-8 jours ouvrables
Conditions de paiement LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 500

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Type d'interface Entrée analogique Nom de produit Module d'entrée analogique
Signal d'entrée 4 à 20 mA Période de mise à jour de données Mme 10
Communication de CERF Disponible Nombre de canaux d'entrée 16, d'isolement
Consommation actuelle maximum 230 mA (C.C de 5 V), 540 mA (24 C.C de V) Couleur Gris
Surligner

Module de l'entrée AAI143-S00 analogique

,

Entrée analogique le contrôleur programmable de logique

,

module de l'entrée 20mA analogique
Laisser un message
Description de produit

Module d'entrée analogique de Yokogawa AAI143-H50 AAI143-S00











Ce GS couvre les caractéristiques de matériel des modules analogues d'entrée-sortie (pour FIO) qui peuvent être installés dans l'unité de noeud pour l'autobus d'ESB (noeud local) (ANB10S, ANB10D), l'unité de noeud pour l'autobus d'ER (noeud à distance) (ANR10S, ANR10D) et boîtier de commande compact de champ (pour FIO) (AFF50S, AFF50D, AFV10S, AFV10D).



CARACTÉRISTIQUES STANDARD de 

modules d'entrée de courant/tension de  (non isolés)

  Ces modules reçoivent principalement 4 au C.C de 20 mA ou le C.C de 1 à 5 V a normalisé le signal d'à 2 fils/des émetteurs 4-wire. Ils peuvent être employés dans la double configuration superflue.



Module d'entrée analogique de PLC Yokogawa AAI143-H50 AAI143-S00 0





Spécifications
article
valeur
Point d'origine
L'Indonésie
Marque
Yokogawa
Number modèle
AAI143-
Type d'interface
Entrée analogique
Nom de produit
Module d'entrée analogique
Garantie
12 mois
Condition
Original de 100%
Nombre de canaux d'entrée
16, d'isolement
Signal d'entrée
4 à 20 mA
Poids
0,5 kilogrammes
Communication de CERF
Disponible
Période de mise à jour de données
Mme 10
Consommation actuelle maximum
230 mA (C.C de 5 V), 540 mA (24 C.C de V)
Couleur
Gris







Modules d'entrée actuels (d'isolement)

AAI143 fournit 16 données de 4 au signal de 20 mA. Il peut être employé dans la configuration double-superflue.



Articles Caractéristiques
Modèle AAI143 (*1)
Nombre de canaux d'entrée 16, d'isolement
Signal d'entrée 4 à 20 mA
Courant d'entrée permis 24 mA
Résistance d'entrée Mise sous tension 270 Ω (20 mA) à 350 Ω (4 mA) (*2)
  De mise hors tension kΩ 500 ou plus grand
Exactitude μA ±16
Période de mise à jour de données Mme 10
Alimentation d'énergie d'émetteur 19,0 V ou (à 20 mA) 25,5 V plus élevés ou moins (à 0 mA) (limite de courant de sortie : 25 mA) (*5)
Établissement de l'émetteur à 2 fils ou de 4 fils Pour chaque canal en plaçant la goupille
Dérive due au changement de température ambiante ±16 μA/10 C
Consommation actuelle maximum 230 mA (C.C de 5 V), 540 mA (24 C.C de V)
Poids 0,3 kilogrammes
Communication externe Terminal de bride de pression, câble de connecteur de mil, câble consacré (KS1)
Communication de CERF (*3) Disponible




*1 : On ne permet pas à une une barrière de Zener d'être relié à ce module. Employez une barrière d'isolement quand le module est utilisé dedans
application d'une sécurité inhérente.
*2 : La résistance d'entrée de module vue des terminaux dépend de la force actuelle aussi calculée en tant que ci-dessous :
250 Ω +
valeur courante
chute de tension dans le circuit de protection d'entrée
F04E.ai
*3 : Quand ce module est installé sur une unité de noeud d'autobus d'ER avec la fonction de CERF, les progiciels EB401 doivent être rév. 2 ou plus tard.
*4 : Quand le câble consacré est employé, la tension de tenue est C.A. de 500 V (entre le signal d'entrée et le système). Quand
le câble de connecteur de ml est employé, la tension de tenue dépend des caractéristiques électriques du câble.
*5 : Cette tension est produite entre les terminaux se reliants pour les émetteurs à 2 fils pour ce module. En calculant
la tension minimum de fonctionnement pour des émetteurs, considèrent permettre des marges pour la chute de tension dans le câblage externe.









Module d'entrée analogique de Yokogawa AAI143-H00



DIMENSIONS EXTERNES d'AAI143-H00



Module d'entrée analogique de Yokogawa AAI143-H00/AAI143-H03 /AAI143-H50/AAI143-S50






Module d'entrée analogique de PLC Yokogawa AAI143-H50 AAI143-S00 2Module d'entrée analogique de PLC Yokogawa AAI143-H50 AAI143-S00 3
